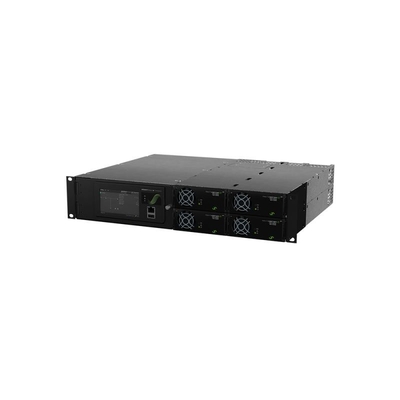

Système intégré d'Eltek Rectiverter 2U 6kVA C.A. de 6 KVAs et 4,8 kilowatts de C.C avec Smartpack R CTOR0402
Applications :
Le rectiverter 2U 19inch a intégré le système peut être employé en tant que sortie en vrac à C.A. &DC dans des applications industiral où un support /115Vac et 110Vdc de 230 est nécessaire.
Le total de puissance de sortie pour le C.A. et le C.C est limité à un 8KW total, C.A. et des limites de sortie de C.C peuvent être fixées selon la charge reliée, où la limitation pour la charge CA est placée à 6kVA maximum et pour la charge de C.C à 4KW maximum, 8KW.
En tant qu'options supplémentaires, la mesure et la signalisation peuvent être largement prolongées les noeuds de BOÎTE avec d'I/Q moniteur ou de moniteur de Flexi.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Système réparti d'antenne
· Bande large
· Stations de base/sites par radio de cellules
ENTREPRISES D'ÉLECTRICITÉ
· Bas et à haute tension mécanisme
· Transformateur et SOUS stations
· Contrôle et protection
· Système de SCADA
INFRASTRUCTURE DE CHEMIN DE FER ET DE MÉTRO
· Contrôle et protection
· Signalisation
Données de Techinical :
Modèles | 8 kilowatts, 230 VCA |
Famille de produits | CIOR0402.1xxx |
DONNÉES DE PRODUCTION À C.A. | |
Tension) (de défaut/(gamme réglable) 1) | 230 VCA/200-240 VCA |
Fréquence (mode d'inverseur – défaut) | 50 hertz (d'adaptatif) |
Fréquence (mode d'inverseur – settable) | 50 hertz, 60 hertz ou derniers 50 synced/60 hertz (d'adaptatifs) |
Maximum de puissance (continu/surcharge <15s> | 4800 W (6000 VA VA)/8000 |
Maximum actuel (continu/surcharge <15s> | 26 BRAS/34,8 BRAS |
Voyage rapide (maximum) actuel (20ms) | 128 A (nominal de 6 x) |
Supportez (immersions de tension) (avant le changement à batterie) |
Mme 5 |
THD | < 1=""> |
Protection | Fusible dans L, que l'on peut brancher chaud, varistance |
DONNÉES DE PRODUCTION DE C.C | |
Tension) (de défaut/(gamme réglable) | 122,5 VOLTS CONTINU/97-145 VOLTS CONTINU |
Puissance (entrée maximum de @nominal) | 4800 W 2) |
Actuel (≤ maximum de @VOUT 108 volts continu) | 44,4 A 2) |
Partager actuel (charge de 10 - de 100%) | ± 5 % du courant maximum de 10 à la charge de 100 % |
Protection | Preuve de court-circuit, au-dessus d'arrêt de tension, de polarité renversée et de fusible |
DONNÉES D'ENTRÉE | |
Les canalisations à C.A. ont entré la tension (le débranchement de gamme/BT) | 185-275 VCA/170 VCA |
C.A. actuel (maximum - dépend du type de module) | 32,8-46 BRAS 3) |
Fréquence (défaut : gamme de synchronisation) | 47-53 et 57-63 hertz |
Fréquence (settable : gamme de synchronisation) | 47-53 hertz, 57-63 hertz ou les deux (adaptatif) |
Facteur de puissance/THD | > 0,99 à la charge de 70% ou à plus/ < 3=""> |
Nominal de tension CC/gamme étendue 4) | 102-145 VOLTS CONTINU/90-102 VOLTS CONTINU |
C.C actuel (maximum) | 50 A A/72 pendant la surcharge (15 s) |
Caractéristiques d'entrée |
Fusible dans L et N, que l'on peut brancher chaud, varistance Le C.A. a entré différents terminaux de vis 4 millimètres2 pour L, N et PE (monophasé 4x) |
OPTIONS | |
Contrôle et surveillance (unité principale) | Contact Smartpack2 |
Contrôle et surveillance (unité de base) | Industriel de base ou de base de Smartpack2 |
Le contrôleur PEUT noeud | T2 ou Fleximonitor de moniteur d'entrée-sortie (avec la boîte de relais) |
Distribution à C.A. | Le C.A. a produit différents terminaux de vis 10 millimètres2 pour L, N et PE (monophasé 1x) |
Distribution de C.C | Connexion en vrac de C.C sur le boulon de 2x M6 |
D'AUTRES SPÉCIFICATIONS | |
Efficacité | > 96 % (mode de canalisations), > 95 % (mode d'inverseur) |
Température de fonctionnement | °C -40 à +55 (- 40 à +131 °F), Rhésus d'humidité 5 95 % sans condensation |
Température de stockage | °C -40 à +85 (- 40 à +185 °F), humidité 0 Rhésus de 99 % sans condensation |
Dimensions [W X D X H] 5) | 482 X.400 X 89 millimètres (2U) (19 x 15,7 x 3,5 pouces) |
Poids | 9,4-9,9 kilogrammes (20,7-21,8 livres) |
NORMES DE CONCEPTION | |
Sécurité électrique | En 60950-1, sécurité d'en 62040-1 UPS |
EMC |
En 300 de l'ETSI 386 V2.1.1, partie 15 de la FCC CFR 47 En 62040-2 En 61000-6-1/-2/-3/-4/-5 |
Environnement |
En 300 019 de l'ETSI : 2-1 (classe 1,2), 2-2 (classe 2,3) et 2 ou 3 (classe 3,2) Fonctionnement normal selon la clause 4,2 de 62040-3:2011 du CEI. D'autres conditions de fonctionnement selon la clause 4,3 de 62040-3:2011 du CEI, doivent être conseillées RoHS 3 (2015/863/EU) et WEEE (2008/98/EC) conforme |

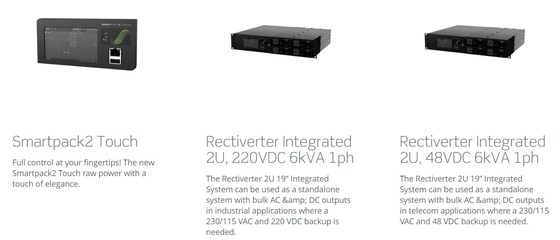

Produits connexes :
