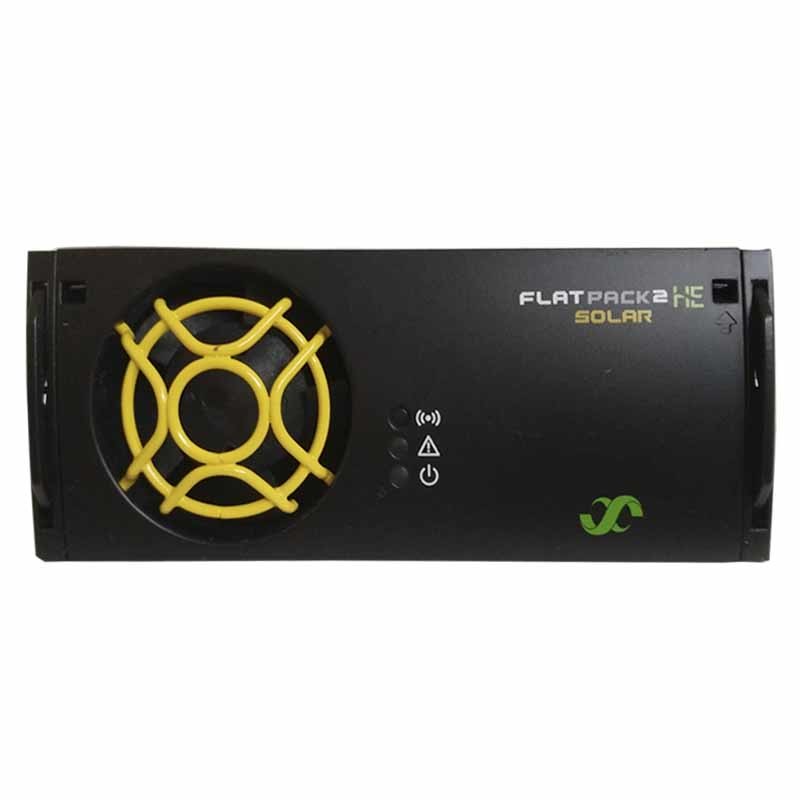

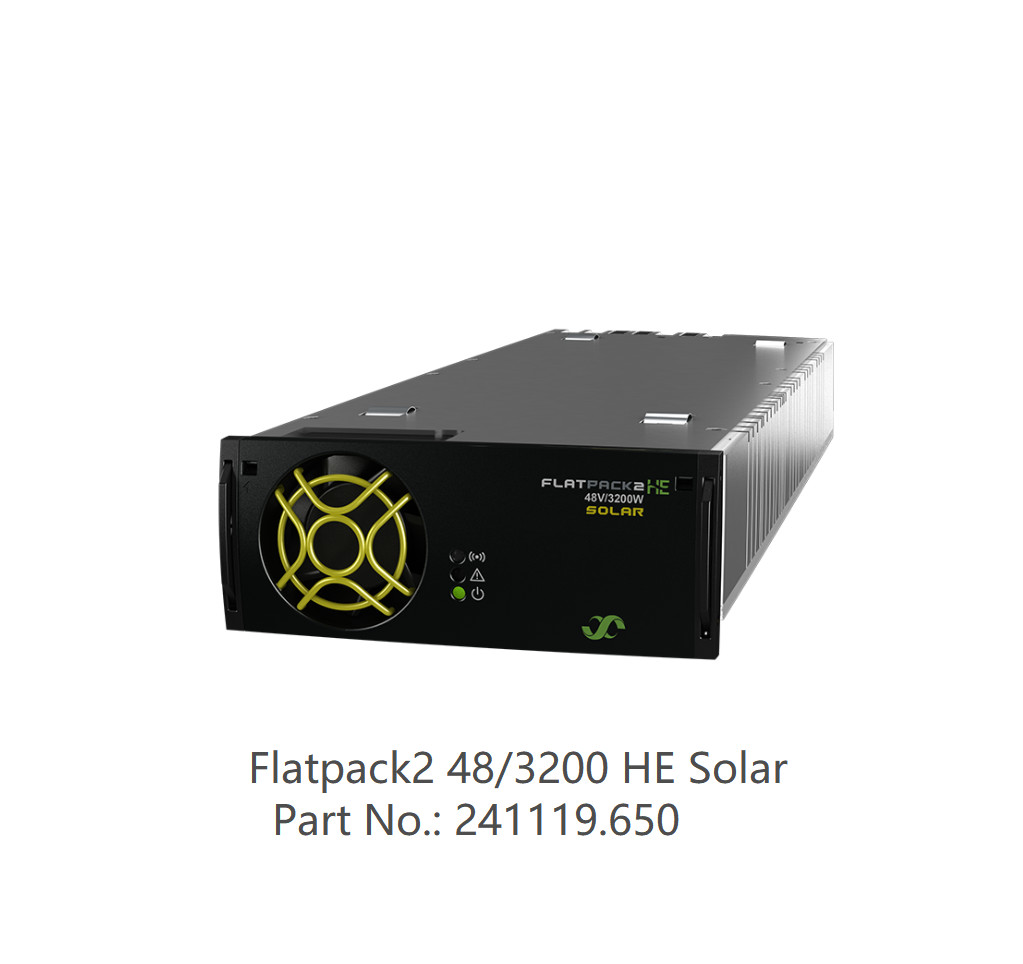

Chargeur solaire Eltek Flatpack2 48/3200 HE Solar Flatpack2 HE solar 3200W Chargeur solaire Flatpack2 48V (241119.650)
Kit d'extension de charge solaire Eltek 2U/3U avec Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)

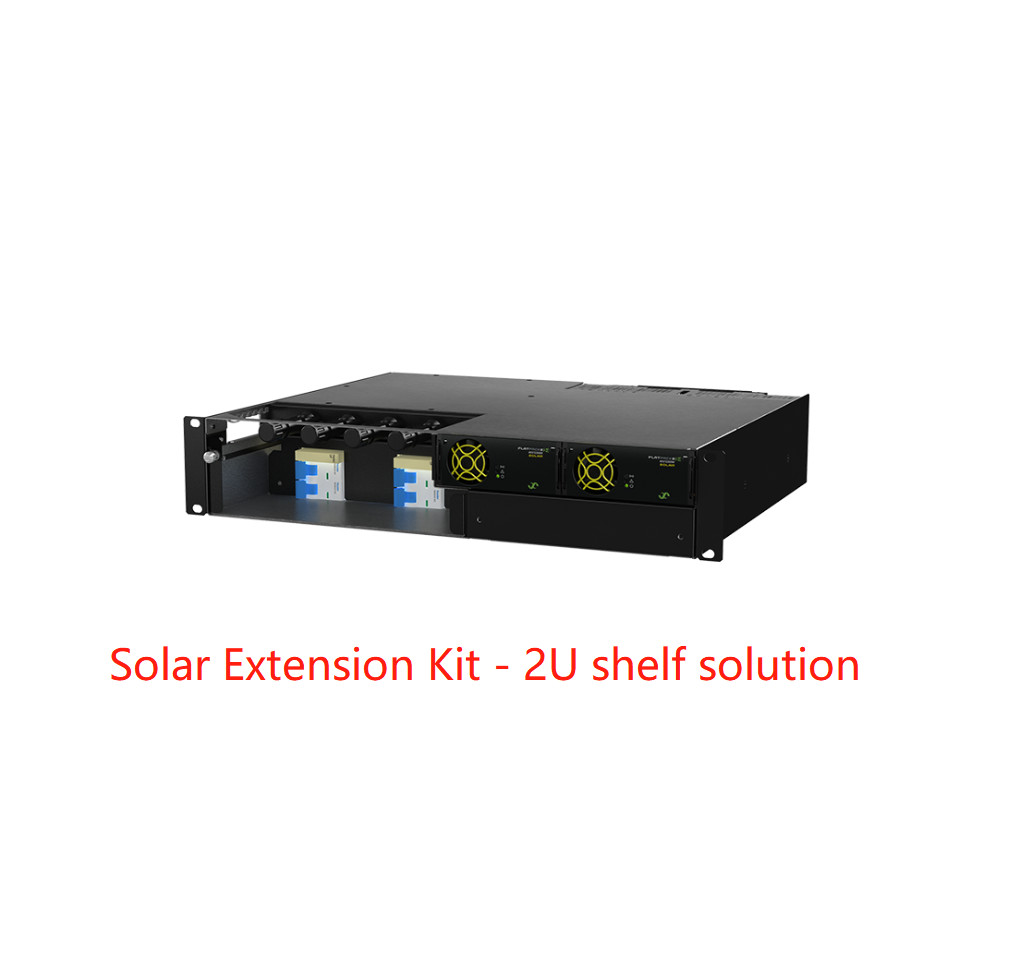

Kit d'extension solaire - 2U/3 Usolution d'étagère
Spécialement conçu avec les connecteurs MC4 pour les câbles des panneaux photovoltaïques, les interrupteurs de service et les parafoudres (SPD) en option. Le mécanisme de connexion MC4 avant et arrière permet une installation facile sur site dans les boîtiers extérieurs et intérieurs.
Principales caractéristiques
- Flatpack2 HE solaire avec MPPT
- Modules enfichables à chaud
- Détection de défaut à la terre
- Capacité PV maximale 6,4kW
- Panneau de connexion PV
- Connecteurs MC4
- Interrupteurs de service
- Parafoudre DC Type 1+2 (option)
Paramètres :
|
|
|
|
|
|
|
|
MODÈLE |
KIT EXT. SOLAIRE 2U |
KIT EXT. SOLAIRE 3U |
|
Numéro de pièce |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
MODULES D'ALIMENTATION |
|
|
Chargeur solaire Flatpack2 1) |
Flatpack2 48/3200 HE Solaire |
|
|
|
|
Rendement maximal |
97 % |
|
|
|
|
Nombre maximal de modules |
Jusqu'à 2 pièces |
Jusqu'à 4 pièces |
|
|
DONNÉES D'ENTRÉE (CHARGEUR SOLAIRE) |
|
Tension (plage de fonctionnement) |
85-420 VDC |
|
|
|
|
Tension (plage MPPT) 2) |
100-380 VDC |
|
|
|
|
Tension (démarrage) |
150 VDC |
|
|
|
|
Courant maximal |
20,3 ADC |
|
|
|
|
Protection |
Fusible, varistance pour la protection contre les transitoires, polarité inversée, arrêt lorsque VIN est trop bas, contrôle de défaut à la terre au démarrage |
|
PANNEAU DE CONNEXION PV |
|
|
Interrupteurs de service pour les réseaux PV |
2 pièces à 2 pôles |
4 pièces à 2 pôles |
|
|
Connecteurs MC4 |
4 pièces (2 pièces par réseau PV) |
8 pièces (2 pièces par réseau PV) |
|
SPD DC (option) |
Jusqu'à 2 pièces (Type 1+2) |
Jusqu'à 4 pièces (Type 2) |
|
|
DONNÉES DE SORTIE |
|
|
Tension (par défaut) |
53,5 VDC |
|
|
|
|
Tension (plage réglable) |
42 3) - 57,6 VDC |
|
|
|
|
Puissance maximale, VIN ≥ 170 VDC |
6400 W |
12800 W |
|
|
Courant maximal, @VOUT = 48 VDC |
133 A |
266 A |
|
|
Protection |
Arrêt en cas de surtension, protection contre les courts-circuits, haute température, limitation du courant d'appel lors de l'enfichage à chaud |
|
|
AUTRES SPÉCIFICATIONS |
|
|
Alarmes (LED rouge) |
Arrêt en cas de température haute et basse, défaillance du convertisseur, arrêt en cas de surtension en sortie, défaillance du ventilateur, alarme de basse tension, défaillance du bus CAN |
|
Avertissements (LED jaune) |
Basse tension d'entrée, convertisseur en mode de détarage de puissance, limitation de courant à distance activée, tension d'entrée hors de la plage, clignotement en cas de surtension |
|
Normal (LED verte) |
Entrée et sortie ok |
|
|
|
|
Température de fonctionnement |
-40 à +75 °C [-40 à +167 °F] 3) |
|
|
|
Température de stockage |
-40 à +85 °C [-40 à +185 °F |
|
|
|
|
Dimensions (L x P x H) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 pouces]
|
482 x 384 x 133 (3U) mm
[19 x 15,1 x 5,3 pouces]
|
|
Poids (hors modules) |
Environ 7 kg [15 lbs] |
Environ 10 kg [22 lbs] |
|
NORMES DE CONCEPTION |
|
|
Sécurité électrique |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
|
CEM |
ETSI EN 300 386 v1.3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019
|
|
|
Environnement |
ETSI EN 300 019-2-1 v2.3.1:2017 (Classe 1.2)
ETSI EN 300 019-2-2 v2.4.1:2017 (Classe 2.3)
ETSI EN 300 019-2-3 v2.4.1:2015 (Classe 3.2)
ETSI EN 300 132-2 v2.6.1:2019
Conditions de fonctionnement normales selon IEC 62040-5-3:2016 clause 4.2. Autres conditions de fonctionnement selon IEC 62040-5-3:2016 clause 4.3, doivent être signalées
|
|
1) Voir la fiche technique du chargeur solaire Flatpack2 pour plus de détails
2) Aux tensions de sortie nominales. Le MPPT fonctionnera jusqu'à 100V, mais la limitation du courant d'entrée maximal réduira la puissance de sortie maximale
3) Fonctionnement en veille / test (VOUT 250 VDC
4) +45 à +75 °C [+113 à +167 °F] avec des performances réduites
5) La profondeur minimale recommandée de l'armoire est de 400 mm [15,7 pouces]
|
