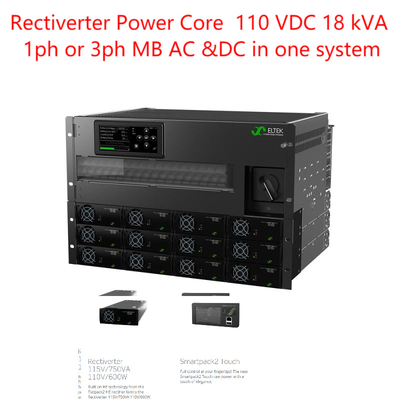

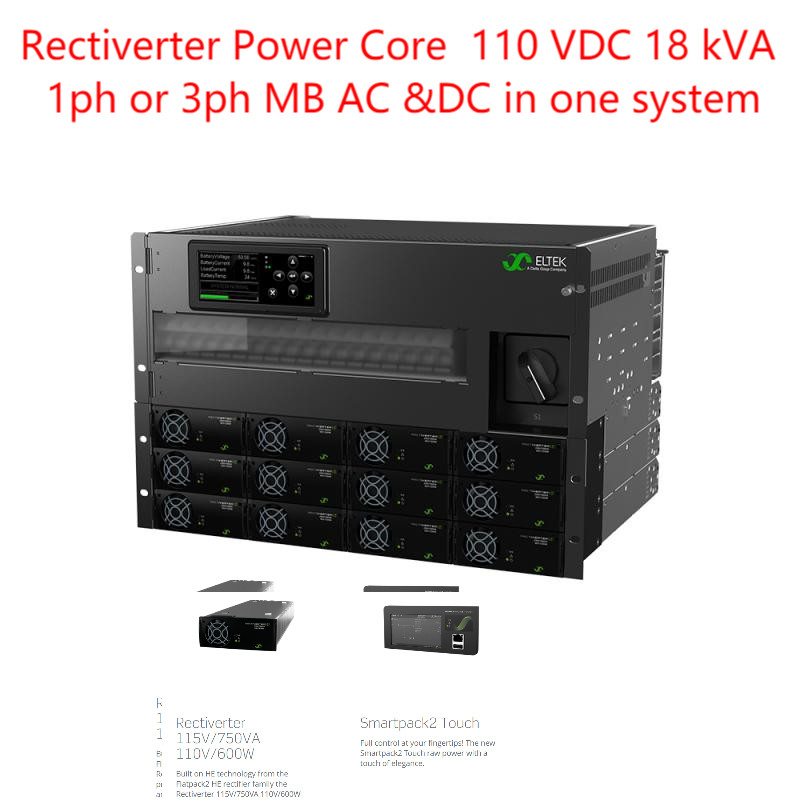

Eltek Rectiver Power Core 110 VDC 18 kVA 1h ou 3h Jusqu'à 18Kva AC et 14,4kw
110Vdc de sortie (no CIOR1207.1xxx)
Le noyau d'alimentation du réacteur combine l'alimentation en courant alternatif et en courant continu de la cabine
une unité commune qui fournit une alimentation de secours en courant alternatif pour
Charges AC à trois phases ou à une seule phase et puissance 110 VDC pour les charges CC
et la recharge de la batterie.
La puissance de sortie totale pour les sorties CA et CC de cabine est limitée à
Les limites de sortie CA et DC peuvent être fixées en fonction des
charge attachée.
Module du redressant:
Le convertisseur de 3 ports simultanémentfournit de l'électricité pour les charges AC et DC.
Pendant une panne de courant, le réacteur110/1200 HE alimente des charges CA en utilisant de l'énergie
stockés dans la batterie.
Principales caractéristiques:
230/400 VAC INPUT/ OUTPUT
TROIS Phases (Y) d'entrée/sortie
Une phase d'entrée/sortie
110 VDC INPUT/ OUTPUT
24 KW TOTAL AC + DC DÉBUT
sortie CA MAX 18 KVA
MAX 14,4 KW de sortie CC
Option de distribution AC 1 phase
Option de distribution à 3 phases AC
Commutateur de dépassement manuel intégré
TECHNOLOGIE de transfert intégrée
Capacité de surcharge de 150%, 15S
600% de TRIP QUICK CURRENT, 20 secondes après le début du traitement
S' il vous plaît
SMARTPACK 2 contrôleur
PEUT OPERERER EN PARALLÈLE avec
Les réparateurs FLATPACK2
CONFORMENCE globale
TECHNOLOGIE brevetée
Données techniques:
| |
| Modèles / informations de commande | 24 kW, 400 V 3 heures |
| Famille de produits CIOR1207.1xxx |
| Données de sortie CA |
| Voltage (par défaut) / (plage réglable) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 phases (Y) / 346-415 VAC |
| Fréquence (mode par défaut de l'onduleur) 50 Hz (adaptive) |
| Fréquence (mode d'onduleur réglable) 50 Hz, 60 Hz ou 50/60 Hz synchronisés pour la dernière fois (adaptatif) |
| Puissance maximale (continue / surcharge (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Le courant maximal/phase (continu / surcharge (< 15 s) ) 78 ARMS / 104,4 ARMS | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Courant (maximum) Démarrage/phase rapide (20 ms) 384 A (6 x nominale) | 128 A (6 fois nominale) |
| Restez en attente (baisse de tension) (avant de passer à la batterie) > 5 ms @ charge de 14,4 kW |
| THD < 1,5% à charge résistive |
| Caractéristiques de sortie Fuse en L et N, branche à chaud |
| Les données de sortie en courant continu |
| Le niveau de tension (par défaut) / (plage réglable) 122,5 VDC / 97 - 145 VDC |
| Puissance (entrée maximale @nominale) 14,4 kW 2) |
| Le courant (maximum @VOUT ≤ 108 VDC) est de 133 A.2) Le |
| Temps d'attente, puissance de sortie maximale > 10 ms; VOUT > 41 VDC |
| Caractéristiques de sortie À l'épreuve du court-circuit, coupure de surtension, connexion de sortie en courant continu en vrac au boulon M8 |
| Données d'entrée |
| Le débit d'entrée du courant alternatif est de 185 à 275 VAC, de 320 à 475 VAC, de 3 phases Y |
| courant alternatif/phase ((à tension nominale de sortie) (selon le type de module) 84-144 ARMS 4) | 28 à 48 ARMS 4) |
| Fréquence (par défaut: gamme de synchronisation) 47-53 et 57-63 Hz |
| Fréquence (réglable: gamme de synchronisation) 47-53 Hz, 57-63 Hz ou les deux (adaptive) |
| Facteur de puissance / THD > 0,99 à 50% de charge ou plus / < 3,5% |
| Tension nominale / amplification (sans surcharge)3) Les produitsLes données de référence doivent être fournies à l'autorité compétente. |
| courant continu (maximum) 150 A / 216 A en cas de surcharge (15 secondes) |
Fuseau en L et N, branche à chaud, Varistor, branche à chaud Caractéristiques d'entrée Les terminaux de vis individuels d'entrée CA de 10 mm2 pour L1, L2, L3 ou L1, L1, L1 + N & PE Connexion d'entrée DC en vrac au boulon M8 Connexion de la batterie CC en vrac au boulon M8 |
| Les options |
| Contrôle et surveillance (voir fiche de données Smartpack2) Smartpack2, y compris le moniteur de type 2 de base et d'E/S industriel |
| Distribution AC à 1 pôle (connexion en L directement sur MCB) 1-18 pc, 2-20A, C ou B | Caractéristiques 1 à 18 pc, 2 à 20 A, C ou B |
| Distribution AC à 3 pôles (connexion L1-L3 directement sur MCB) | Caractéristiques 1-6 pc, 2-20A, C ou B |
