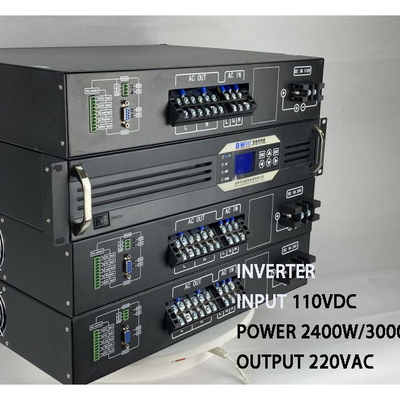

Les onduleurs sinusoïdes purs de la série DT-1000 sont BWITT nouveaux élargir
Cette série est un boîtier de rack professionnel de 19
Une large gamme d'options pour les applications.
Définition:
Ce type d'inverseur à support avec une nouvelle génération de solution d'inverseur à double entrée
Il est conçu pour le domaine des applications de communication, qui est adapté à la haute
La solution est équipée d'une alimentation en courant alternatif de 230 V
l' alimentation électrique et 24V DC Entrée, qui comble le fossé entre l' alimentation traditionnelle UPS
l'approvisionnement et les solutions communes d'ondes sinusoïdes pures.
Il utilise une nouvelle structure de conception qui aide les utilisateurs à fournir AC pur, stable et durable
la puissance pour les charges critiques, et a la même fiabilité élevée que le système d'alimentation en courant alternatif.
Les caractéristiques de conception de l'onduleur sinusoïdal pur dédié à la communication assurent
la conversion sans heurts entre l'alimentation en courant alternatif et en courant continu, presque aucune conversion
retard, et construire dans l'interrupteur statique.
Principales caractéristiques:
Je ne sais pas.Le système de freinage de l'équipement doit être équipé d'un système de freinage de l'équipement.
Je ne sais pas.La puissance réelle des ondes sinusoïdes (T.H.D. < 3%);
Je ne sais pas.L'affichage numérique LCD de 128*64 avec des informations sur les données,4 affichage à LED fonctionnant;
Je ne sais pas.5 Routes Contact à sec pour le système (faute d'entrée en courant continu, défaut d'entrée en courant alternatif, surcharge)
informations, informations de contournement et défaut de sortie);
Je ne sais pas.Port de communication RS232 et RS485 et SNMP en option;
Je ne sais pas.Autotest d'allumage, démarrage de sortie en douceur, redémarrage automatique pendant que le courant alternatif ou continu se rétablit;
Je ne sais pas.fonction de commutation automatique: CC à CA, bypass CA, inférieur à 5 ms;
Je ne sais pas.Surveillance en temps réel de l'état de fonctionnement du système,Alarme sonore et visuelle;
Je ne sais pas.Enregistrer le message d'alarme historique et pouvoir l'interroger;
Je ne sais pas.Régulateur de tension intégré Stabiliser la tension CA;
Je ne sais pas.Le système de dérivation d'entretien / courant continu est disponible;
Je ne sais pas.Protection contre les courts-courriers, contre les surcharges, contre les surtensions ou sous-tensions de la batterie
protection contre les courants et les températures;
Applications:
Toutes les applications critiques pour l'entreprise et tous les types de charges AC.
La conception est modulaire et évolutive
modules d'onduleur qui assurent un temps moyen de réparation faible
La réduction des coûts de service et de répondre aux changements
les besoins d'une expansion future.
Paramètres:
| Modèle |
BWT110/220- 3 KVA |
| Résultats |
| Voltage d'entrée de batterie |
90 à 135 Vdc
|
| Plage de tension de la batterie |
110Vdc |
| Courant d'entrée CC |
33.53A au maximum |
| Voltage d'entrée de contournement |
220Vac normalement |
| Plage de tension de contournement |
170 à 270Vac |
| Fréquence d'entrée CA |
50 Hz |
| Plage de fréquences |
43 à 67 Hz |
| Le PF |
> 0,8 |
| RÉSULTAT |
| Capacité de production |
Pour les appareils électroniques |
| Capacité de production nominale |
2400 W |
| Voltage de sortie nominale |
220 VAC (mode de l'onduleur) |
| Courant de sortie nominal |
10.9A |
| Plage de tension de sortie |
220Vac ((Tolérance ±1,5% @Mode de l'onduleur) |
| Efficacité de la production |
≥ 85% (mode de l'onduleur) |
| Fréquence de sortie |
50 Hz/60 Hz |
| Vague de sortie |
Vague sinusoïdale pure |
| THD |
≤ 3% (charge de ligne) |
| Temps de commutation (en passant au mode Inverter) |
≤ 5 ms (avec charge) |
| Caractéristique de protection |
| AC sous protection du commutateur de tension |
≤176Vac (tension de contre-réaction ≥10Vac) |
| Protection du commutateur CA/VOLT |
≥ 264 AC |
| Température élevée |
Oui (commutateur automatique) |
| Batterie située sous le point de protection de tension |
Ventilateur |
| Alerte à basse tension |
Pour les appareils de type à commande numérique, les valeurs suivantes sont utilisées:5 |
| Point de protection contre la surtension de la batterie |
≥ 140 VDC |
| Point de récupération de surtension de la batterie |
Pour les conducteurs à courant alternatif: |
| Résultats de la protection contre les surtensions |
| Capacité de surcharge |
Continuez à travailler 60s@101%
|
| Capacité de surcharge |
Continuez à travailler 10s@121%
|
| Protection contre les températures élevées |
- Oui, oui. |
| Protection contre le court-circuit |
Oui (ne pas tester sous AC Connect) |
| Protection contre les connexions inversées |
- Oui, oui. |
| OVP de sortie |
Le réglage de la tension doit être effectué en mode inverseur. |
| Alarme de basse tension de sortie |
≤ 176VAC (mode de l'onduleur) |
| Sécurité et électromagnétique |
| Résistance diélectrique ((AC-chassis) |
3500Vdc/10mA/1min.Pas de flash, pas de panne, pas d'arc (priorité d'entrée AC uniquement) |
| Résistance diélectrique ((DC-Chassis) |
750 Vdc/10mA/1min. Pas de flash, pas de panne
|
| LVD |
Pour les appareils électroniques |
| CEM/EM I |
La norme EN 61000-6-3 et la norme IEC 61000-6-4 |
|
Règlement ROHS
|
Les résultats de l'enquête sont publiés dans les journaux nationaux.
|
| Résultats des essais environnementaux |
| Température ambiante. |
-20 à +50°C |
| Réfrigération |
4 *Ventilateurs |
| Opération à haute température |
50 ± 2°C (charge nominale 24 heures) |
| Fonctionnement à basse température |
-20 ± 2°C (charge nominale 24 heures) |
| Conservation à haute température |
80 ± 2 °C, 24 heures |
| Conservation à basse température |
-40 ± 2 °C, 24 heures |
| Humidité |
0 à 90%, pas de condensation d'humidité |
| Altitude de fonctionnement (m) |
Altitude Pleine puissance jusqu'à 2000m.référence -2% / 100m, altitude maximale 5000m |
| La communication |
| Rs 232 et Rs 485 |
- Oui, oui. |
| SNMP |
Optionnel |
| Contact à sec |
Groupe 5 |
| Affichage LCD |
|
Statut du LCD
|
Voltage d'entrée et de sortie, fréquence, courant de sortie, température, charge, logo, etc.
|
|
Statut de l'onduleur
|
Les mains normales, les onduleurs normaux, la batterie sous tension et surcharge de sortie, etc.
|
| Mesure |
| Taille W*D*H(mm) |
Pour les véhicules à moteur électrique à combustion |
| Le poids |
11.5kg |
