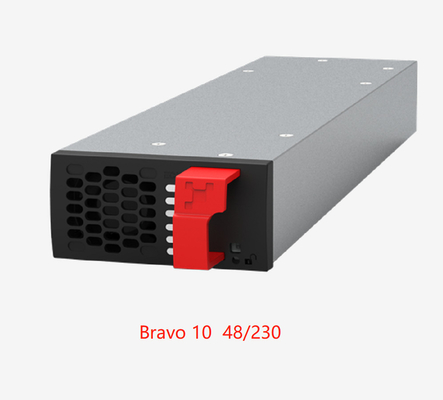

CE+T Invertisseur modulaire Bravo 10 - 48/230 48Vdc 230Vac (n° de pièce T611730201)
CE+T Invertisseur modulaire Bravo 10 - 48/230 48Vdc 230Vac (n° de pièce T611730201) Invertisseurs de modules CC à CA 1,25KVA/1KW

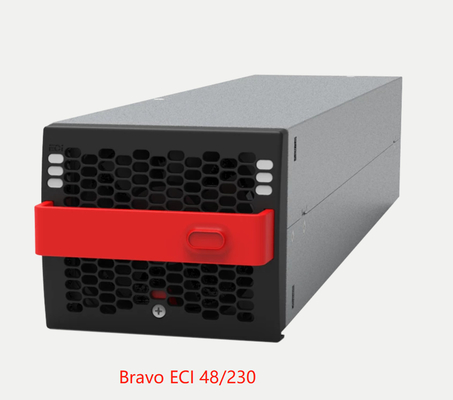

Bravo 10 est un petit onduleur modulaire offrant de nombreuses possibilités pour concevoir une solution qui correspond parfaitement à vos besoins. The ECI technology offers both AC and DC inputs to provide a perfect AC power while reducing the number of power conversion (the module operates under normal condition with the AC input delivering a 96% efficiency)En conjonction avec l'entrée CC, il fournit une excellente solution de sauvegarde AC
Applications:
Une solution idéale pour sécuriser des charges AC petites mais critiques, de 1,25 KVA à 40 KVA, telles que les petites cellules de télécommunications (4G et 5G), le contrôle d'accès, les feux de circulation, la sécurité, etc.
Le module peut être intégré dans des étagères pour une installation monophasique (230Vac) ou triphasique (3*400Vac) avec différentes puissances de sortie.5m d'odule (56.25kva, monophasé ), 4 modules (5kva, monophasé) et 9 modules (11,25kva, monophasé)
Paramètres:
Bravo 10 - 48/230 Je vous en prie.
Généraux | |
Numéro de la partie | T611730201 |
Froid / bruit sonore | Le refroidissement forcé du ventilateur / < 65 dBA à 1 mètre |
Résultats de l'enquête | 240 000 heures (MIL-217IF) |
Résistance diélectrique CC/CA | 4300 Vdc |
RoHS | Conformité |
T° de fonctionnement / Humidité relative (RH) non condensée |
Testé conformément à la norme ETS300-019-2-3 de classe 3.1 -20°C à 65°C, puissance de 40°C à 65°C / RH maximale 95% pendant 96 heures par an |
T° de stockage / Humidité relative (RH) non condensée |
Testé conformément à la norme ETS300-019-2-1 de classe 1.2 -40°C à 70°C / Max RH 95% pendant 96 heures par an |
Transport en commun T°/Humidité relative (RH) non condensée |
Testé selon la norme ETS300-019-2-2 de classe 3.1 -40°C à 70°C / Max RH 95% pendant 96 heures par an |
Matériau (enveloppe) | Acier recouvert de zinc |
Le pouvoir | |
Données d'entrée CA | |
Voltage CA: Nominal / plage | Pour les appareils à commande numérique |
Épuisement | 800 W @ 150 Vac / 1000 W @ > 190 Vac décroissance linéaire |
Facteur de puissance / THD | > 99% / < 3% |
Plage de fréquences (sélectionnable) / plage de synchronisation | La fréquence d'écoulement de l'appareil doit être comprise entre 50 Hz (plage 47 53 Hz) / 60 Hz (plage 57 63 Hz) |
Données d'entrée DC | |
Voltage en courant continu: Nominal / plage | Pour les véhicules à moteur à commande autonome |
courant nominal (à 48 Vdc et 1000 W de sortie) | 22.3 A |
Courant d'entrée maximal (à 48 Vdc pendant 15 secondes) / ondulation de tension | RMS de 34 A / < 10 mV |
Données de sortie CA | |
Efficacité (typique): conversion de puissance améliorée / en ligne | 96% / > 92,5% |
Voltage nominal AC** réglable) | Pour les appareils à commande numérique: |
Fréquence / précision de fréquence | 50 ou 60 Hz / 0,03% |
Puissance nominale de sortie | 1250 VA / 1000 W |
Capacité de surcharge à court terme | 150% (15 secondes) |
Facteur de puissance de charge admissible | Puissance nominale complète de 0 inductive à 0 capacitive |
Déformation harmonique totale (charge résistive) | < 3% |
Temps de récupération après impact de charge (10% à 90%) | ≤ 0,4 ms |
Courant nominal | 5.4 A @ 230 Vac |
Facteur de crête à puissance nominale | 3 : 1 pour le P.F. de charge ≤ 0.7 |
Capacité de dégagement de court-circuit de 0 à 20 ms | 21.7 A pendant 20 ms |
Courant de court-circuit après 20 ms | 9.9 A (20 ms à 15 s), 7.4 A (15 s à 60 s), > 60 s - réinitialisation manuelle est requise |
Stabilité de la tension de sortie CA | ± 1% de charge allant de 10% à 100% |
Dans les performances de transfert | |
Durée maximale de l'interruption de tension / durée totale de la tension transitoire (max) | 0 s / 0 s |
Signalisation et surveillance | |
Affichage | LED synoptique |
Surveillance | Dans ce cas, le montant de l'aide est calculé à partir du montant de l'aide. |
Télécommande allumée / éteinte | Sur le terminal arrière de l'étagère |
Sortie d'alarme | 2 contacts secs et 2 entrées numériques |
Sécurité et EMC | |
Sécurité | Pour l'utilisation des appareils électroménagers |
CEM | La norme EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 est modifiée conformément à la norme EN 300386 v1.9.1 |
