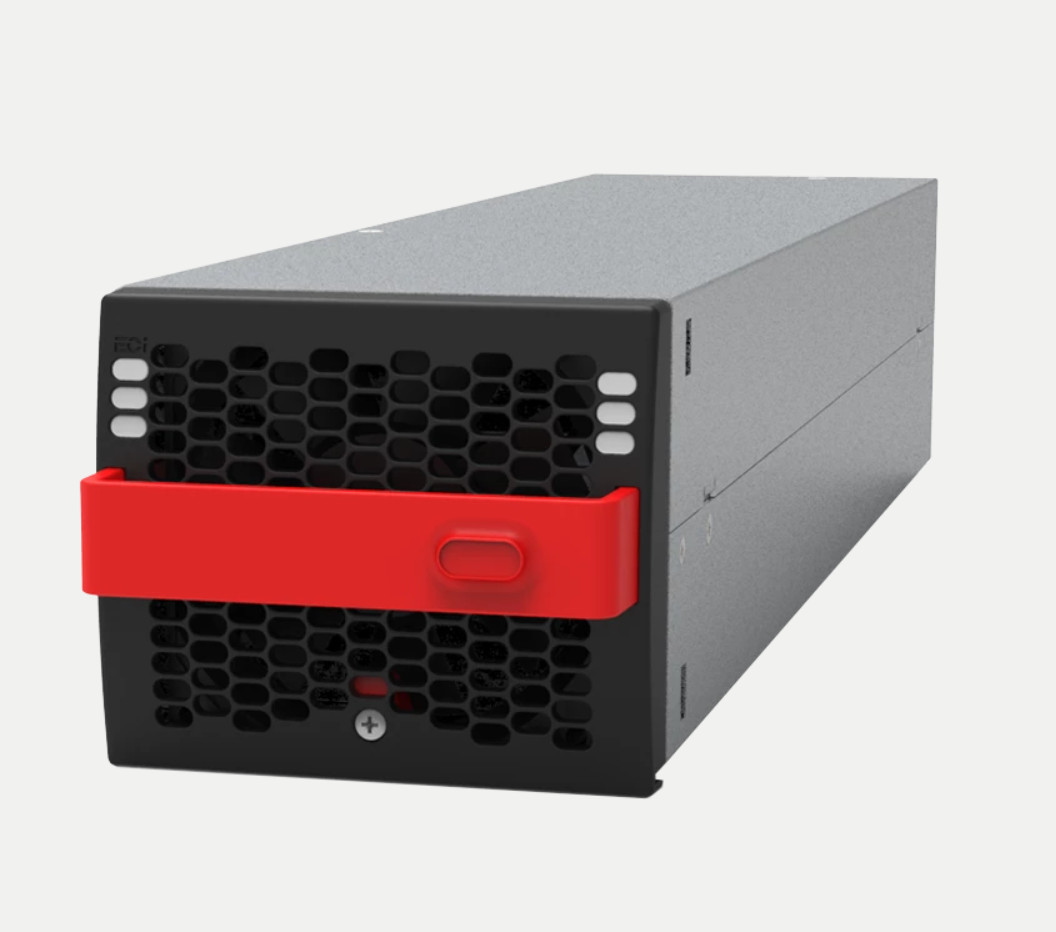

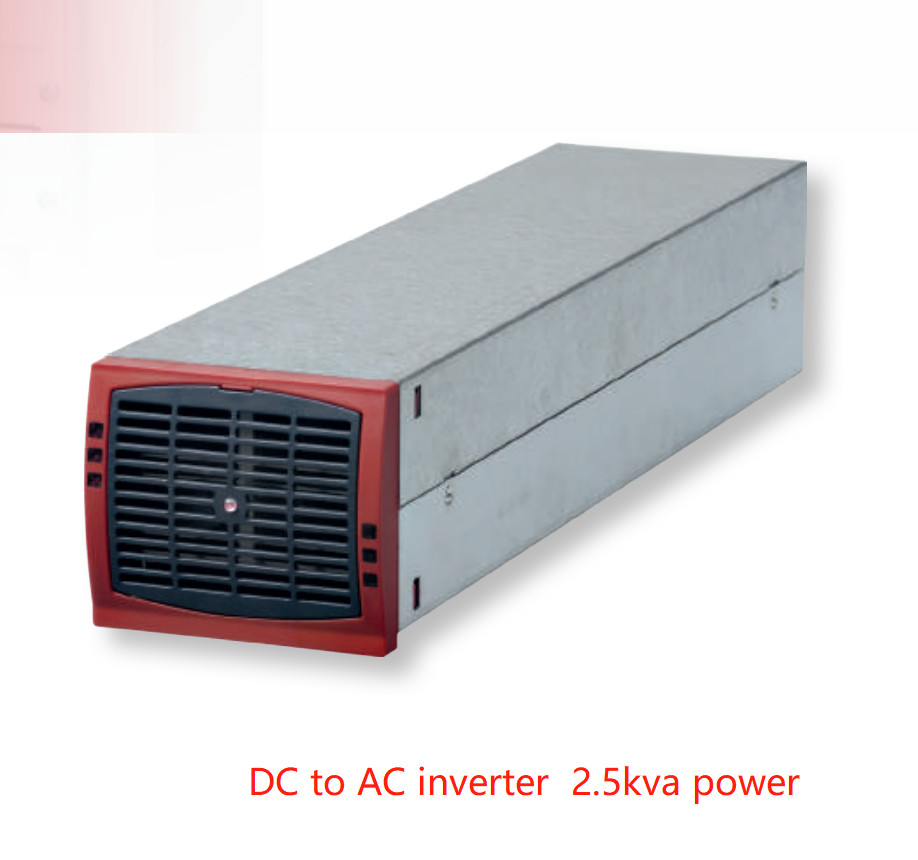

L'inverseur modulaire de CE+T l'entrée de 2,5 KVAs (kVA* 1,5) 24V/48V/60V/110 V/220 volts continu a produit 230 VCA de TSI de C.C de BRAVO à l'inverseur à C.A.
Le BRAVO est un inverseur modulaire compact et extensible fournissant un approvisionnement pur à C.A. d'onde sinusoïdale. En même temps qu'un système d'alimentation CC, il fournit un excellent support à C.A.
solution. Elle emploie la dernière technologie d'inverseur, fournissant le rendement énergétique supérieur dans une dimension compacte. La technologie « d'innovation jumelle de sinus » (TSI) élimine tous
seuls points d'échec avec la pleine évolutivité ; jusqu'à 32 modules en parallèle et le rendement élevé des frais d'exploitation réducteurs jusqu'à de 96 %.
APPLICATIONS
Toutes les applications critiques d'affaires et tous les types de charges CA. La conception est modulaire et extensible avec les modules permutables chauds d'inverseur qui assure la basse durée moyenne de reprise
(Durée moyenne de reprise), la réduction en service coûte et répond aux besoins changeants de future expansion.
CARACTÉRISTIQUES PRINCIPALES
l sources de double entrée (C.A. et C.C)
l avec le grand choix d'entrée à C.A. 150 VCA à 265 VCA
l design compact
l rendement élevé
l temps de transfert a réduit à 0
l jusqu'à 10kVA dans 2 U
l jusqu'à 225kVA dans 3 clôtures de 75kVA chacun
Paramètres :
24 / 230 | 48 / 230 | 60 / 230 | 110 **/230 | 220 ***/230 | |
GÉNÉRALITÉS | |||||
EMC (immunité) | EN 61000-4-2/EN 61000-4-3/EN 61000-4-4/EN 61000-4-5/EN 61000-4-6/EN 61000-4-8 | ||||
EMC (émission) (classe) | En 55022 (a) | En 55022 (b) | En 55022 (a) | En 55022 (b) | |
Sécurité | EN62040-1 | ||||
Refroidissement/isolement | Forcé/doublé | ||||
Moyenne des temps de bon fonctionnement | 240 000 heures (MIL-217-F) | ||||
Efficacité (typique) : Conversion de puissance augmentée/sur la ligne | > 95,5%/> 89,5% | 96%/91% | 96,5%/92,5% | ||
Résistance diélectrique DC/AC | 4300 volts continu | ||||
Véritables systèmes superflus – conformes |
3 niveaux de séparation sur le C.A. et le C.C dans des ports de puissance 4 niveaux de séparation sur le C.A. dans le port |
||||
RoHS | Conforme | ||||
Vibration | Hz-0.1 g de la vibration du bureau GR63 0 à 100/vibration 5-100 hertz 0,5 hz-1.5 g de g 100 à 500 de transport/essai de baisse | ||||
Conditions de fonctionnement |
Conçu pour l'installation dans un environnement IP20 ou IP21. Une fois installé dans un environnement poussiéreux ou humide, mesures appropriées (air filtrant,…) doit être pris. |
||||
Altitude au-dessus de mer sans sous-sollicitation | < 1500="" m=""> 1500 m – 0.8 % par 100 m | ||||
Ambiant/température de stockage/hygrométrie | -20 50 au ° C/-40 70 au ° C/95 %, sans condensation | ||||
Matériel (enveloppe) | ZINC enduit d'acier-ALU | ||||
C.A. DE PUISSANCE DE SORTIE | |||||
Nominal de puissance de sortie) (de VA/(w) | 1500 / 1200 | 2500 / 2000 | |||
Capacité de surcharge de courte durée | 150 % (15 secondes) 110 % permanent dans la marge de T° | ||||
Facteur de puissance admissible de charge | Estimation de toute puissance de 0 inductif à 0 capacitif | ||||
Gestion et commutateur internes de la température | Oui | ||||
LE C.C A ENTRÉ DES CARACTÉRISTIQUES | |||||
Tension nominale (C.C) | 24 V | 48 V | 60 V | 110 V | 220 V |
Chaîne de tension (C.C) | 19 – 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
Courant nominal |
56 A (à 24 volts continu et Sortie 1200 de W) |
46 A (à 48 volts continu et Sortie 2000 de W) |
35 A (à 60 volts continu et Sortie 2000 de W |
19 A (à 110 volts continu et Sortie 2000 de W) |
9,8 A (à 220 volts continu et Sortie 2000 de W |
Courant d'entrée maximum (pour 15 seconde)/ondulation de tension | 84 A/ < 100="" mV="" rms=""> |
84 A/ < 2="" mV=""> Psopho |
52 A < 100="" mV="" rms=""> | 29 A/ < 200="" mV="" rms=""> |
A 14,9/ < 200="" mV=""> RMS |
Frontières de tension d'entrée | Choisi par l'usager avec l'interface de T2S | ||||
LE C.A.A ENTRÉ DES CARACTÉRISTIQUES Le C.A. a entré disponible seulement avec des modules de CPE, modules de repérage n'ont pas n'importe quel ACin |
|||||
Tension nominale (C.A.) | 220/230/240 V 1P ou 3P (3 étagères minimum pour 3P) | ||||
Chaîne de tension (C.A.) | 150-265 V | ||||
Arrêt partiel |
150 à 185 V linéaires sous-sollicitant 150 watts VA/120 par 10 VCA | ||||
/960 W VA 1200 @ 150 VCA |
2000 VA/1600 W @ 150 VCA | ||||
Chaîne de conformité avant transfert au C.C | Réglable | ||||
Facteur de puissance | > 99% | ||||
Plage de fréquence (sélectionnable)/gamme de synchronisation | 50 – 60 hertz/gamme 47 – 53 hertz/57 – 63 hertz | ||||
LE C.A.A PRODUIT DES CARACTÉRISTIQUES | |||||
Tension nominale (AC*) | 220/230/240 V | ||||
Exactitude de fréquence/fréquence | 50 - 60 hertz/0.03 % | ||||
Distorsion harmonique totale (charge résistive) | < 1=""> | ||||
Temps de rétablissement d'impact de charge | 0,4 Mme | ||||
Allumez le retard | 20 s 40 s selon le nombre de module installé | ||||
Courant nominal. Protégé contre le courant inverse | 6,6 A | A 10,9 | |||
Facteur de crête à la puissance nominale | 2,8 : 1 | 3 : 1 | |||
Avec la gestion et la protection de court-circuit | |||||
Le court-circuit éclaircissent la capacité |
10 x dedans pour 20 millisecondes - les canalisations disponibles de moment est disponible au port d'entrée à C.A. Avec le contrôle et la gestion de grandeur |
||||
Le court-circuit actuel après éclaircissent la capacité | 2,1 dedans pendant 15 s et les 1,5 dedans après 15 s | ||||
DANS LA REPRÉSENTATION DE TRANSFERT | |||||
Interruption maximale de tension/durée passagère totale de tension (maximum) | 0 s/0 s | ||||
SIGNALISATION ET SURVEILLANCE | |||||
Affichage | LED synoptique | ||||
Sortie/surveillance d'alarmes | Contacts secs sur l'étagère/port USB standard et le MODBUS sur T2S, facultatif : Candis Display/Candis TCP-IP | ||||
"Marche/Arrêt" à distance | sur le terminal arrière de l'étagère par l'intermédiaire de T2S |
