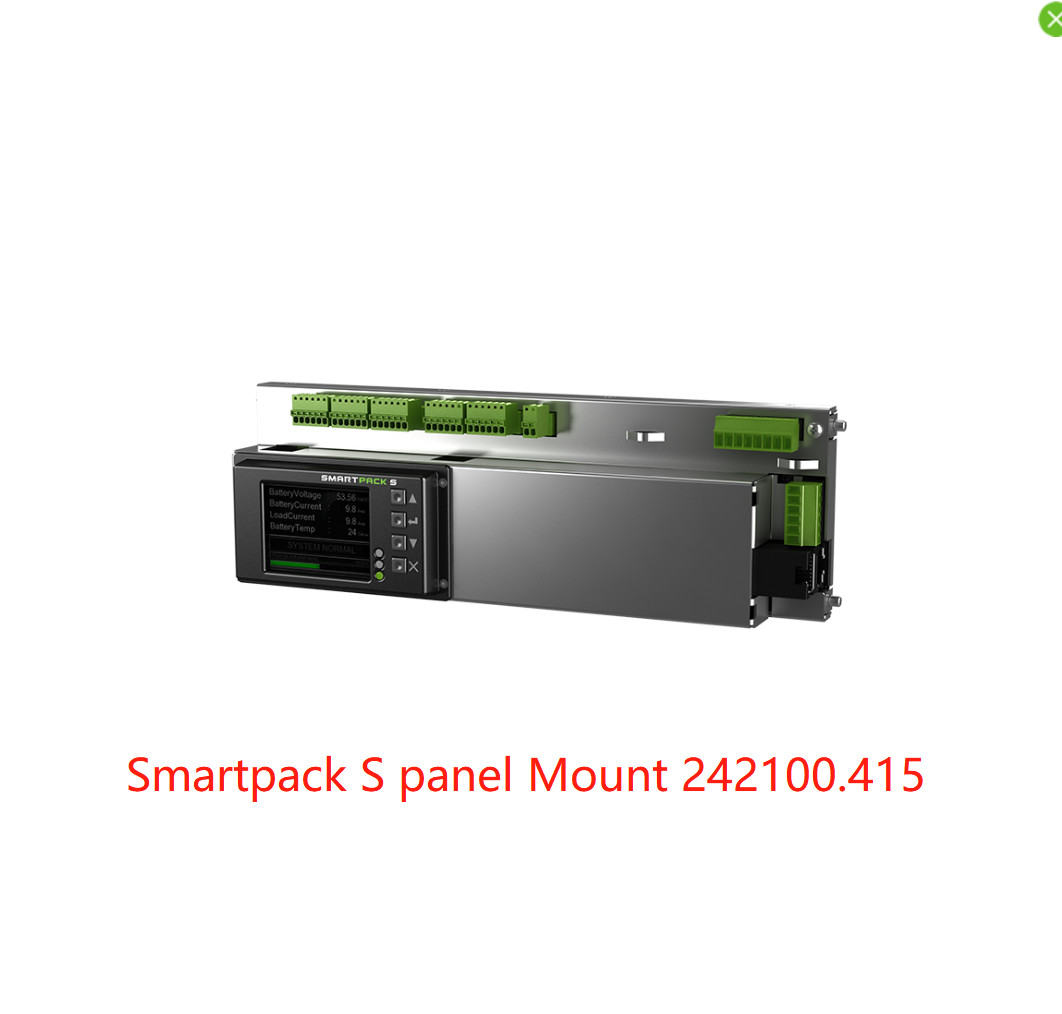

Surveillance de bâti de panneau d'Eltek Smartpack S pour à télécommande avec le SNMP, RS232.RS485 (numéro de la pièce : 242100,415)
Le Smartpack S couvre tout le contrôle et les besoins de surveillance des systèmes industriels d'alimentation CC de telecomand petit à moyen. Le statut et la configuration est thedisplay traversant entièrement disponible localement, ou par le plugboth d'Ethernet à distance ou localement.
Paramètres :
SPÉCIFICATION TECHNIQUE | ||
Modèle | Smartpack S – bâti de panneau | |
Numéro de la pièce | 242100,415 | |
DONNÉES D'ENTRÉE | ||
Tension (nominal) | 10 - 75 VOLTS CONTINU | |
Au sol de sortie de système | Soutient positif, le flottement et les distributions négatives. Toutes les entrées sont mises en référence pour manoeuvrer. | |
Puissance, maximum - relais n'a pas activé maximum - tous les relais activés | 3,1W (sommeil d'affichage) 5,5W (affichage dessus) | |
CONNEXIONS DE SYSTÈME - MONITEURS SYSTÈME | ||
Sens de tension, appui de tension de système | 12 VOLTS CONTINU, 24VDC, 48VDC ET 60VDC | |
Sens actuel, appui de shunt | 0 - 20mV et 0 - 60mV | |
Surveillance de fusible de batterie | Le commutateur auxiliaire NON OR, tirent vers le haut/vers le bas | |
Surveillance de fusible de charge | Le commutateur auxiliaire NON OR, diode Matrix tirent vers le haut/vers le bas | |
Détection de défaut au sol | Détection simple de montage en pont [tolérance : ±10%, gamme d'alarme : 25 kΩ – Ω 500k] | |
Surveillance de vitesse de l'hélice | Sens 0 de tachy -65000 t/mn [entrée 15V maximaux] | |
CONNEXIONS DE SYSTÈME - CONTRÔLE DE LVD | ||
Débranchement de batterie | 1 (verrouillé ou non - verrouillé a soutenu) | |
Débranchement de charge | 1 (verrouillé ou non - verrouillé a soutenu) | |
ENTRÉES ET SORTIES | ||
Les configurations de Digital, entre #1 -6 |
Commutateur auxiliaire : AUCUN OR La température (pour la sonde de NTC) |
|
Les configurations analogues, entre #1 -4 |
Tension analogique [±0 - 10V] mesure actuelle de ±4-20mA (par la résistance externe de Ω 470k) |
|
Les configurations analogues, entre #5 -6 | Mesure de symétrie de la tension analogique [0 -75V] | |
Les configurations de sortie, produit #1 -6 (les alarmes) |
forme C de 6x Relay-Dry/ Normalement ouvert/fermé configurables [capacité maximum 75V/2A/60W] |
|
Contrôle de fan |
Tension analogique [0 - 10V] courant de sortie 0 - 20 mA La fan a entré le minimum 10 k Ω d'impédance |
|
PEUT actionner disponible pour des noeuds de BOÎTE d'Eltek | 500mA | |
INTERFACE UTILISATEURS | ||
Local | 2,2" ecran couleur de TFT 65k, résolution de QVGA, 4 clés | |
Port Ethernet |
10/ 100 BASE-T (HP MDI/automatique MDI-X) Protocoles d'IP : HTTP/SSL, SNMP v3, MODBUS TCP et UDP de pComm (PowerSuite) |
|
Porte série |
RS-232 et RS-485 sur le connecteur RJ11 Protocoles périodiques : MODBUS RTU, reportage du modem Call-Back/SMS (PSTN ou GSM), COMLI, CSCP et pComm (PowerSuite) |
|
CARACTÉRISTIQUES GÉNÉRALES | ||
Dimensions (WxHxD*) * profondeur derrière le panneau | 232,2 x 76,2 x 33,0 millimètres (9,1 x 3 x 1,3 ") | |
Température ambiante | Actionnant le ˚C -20 à +65 (- ˚F) 40 à 149 | |
NORMES DE CONCEPTION | ||
Sécurité électrique | Édition de l'UL 60950 -1-3rd, édition d'en 60950 -1-3rd | |
EMC |
EN 300 DE L'ETSI 386 V.1.4.1 En 61000-6-1/-2/-3/-4 Sous-partie 109 de la partie 15 de FCC |
|
Environnement |
En 300 019 de l'ETSI : 2-1 (classe 1,2), 2-2 (classe 2,3) et 2 ou 3 (classe 3,2) ROHS conforme |
|
