Système d'alimentation intégré Eltek 48Vdc 24Vdc 150A à 600A 5U à 8U
TélécommunicationsSystème d'alimentation avec module à haute efficacité FP2 48V 2000W FP2 48V 3000W

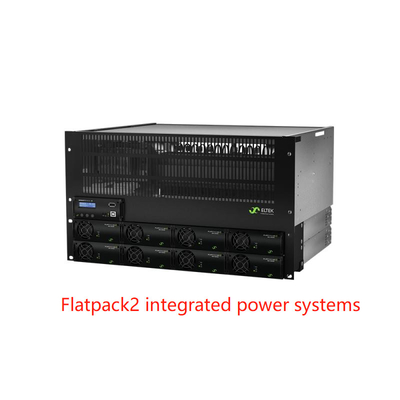

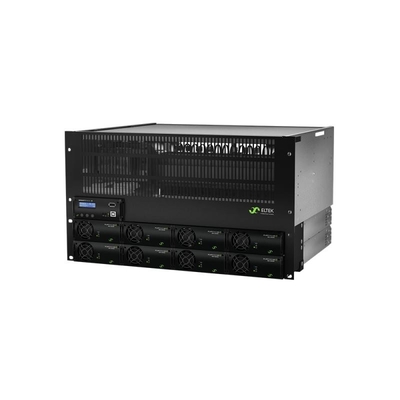

Il s'agit d'une configuration intégrée du système d'alimentation télécom, de 5U à 8U, de 150A à 600A en fonction de la quantité de redresseurs utilisés dans les systèmes.

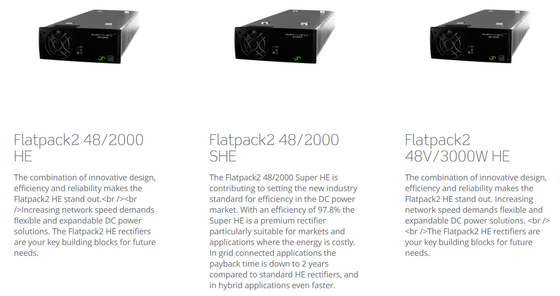

Eltek Flatpack2 Systèmes d'alimentation intégrés à haut rendement FP2 2000he ou FP2 3000HE ou FP2 3000SHE module. peut entrer la tension de 85-300Vac à la sortie 24Vdc ou 48Vdc.
Surtout pour le FP2 48V 2000W,FP2 48V 3000W, ce qui est préférable pour la plupart des clients lorsqu'ils achètent un système de télécommunication 48Vdc.

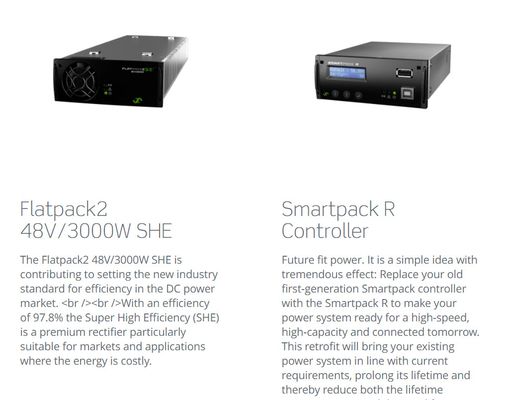

Le contrôleur de ce système d' alimentation intégré est le Smartpack R, le dernier design d' Eltek.
Les distributeurs de batteries peuvent être fabriqués selon les exigences des clients.
Données techniques:
| |
|
|
|
|
|
|
|
|
| Modèle |
24 VDC |
|
|
48 VDC |
|
|
Numéro de pièce
(Système d'alimentation télécom configuré)
|
CTO2xxxx. |
|
|
CTOxxxxx. |
|
| |
|
|
|
|
|
|
| Module de puissance |
| Réglateur à paquet plat2 1) |
Pour les appareils de transport de marchandises |
|
Flatpack2 48/2000 HE ou SHE |
| Données d'entrée |
| Voltage (plage) |
85 à 300 VAC |
|
|
Le système de régulation de l'énergie est basé sur les normes de la directive 2008/57/CE. |
| Fréquence |
45 à 66 Hz |
|
|
|
|
|
| Configuration des roues principales |
Pour les personnes individuelles 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| Connexion |
Blocs terminaux, de 16 mm2 maximum |
|
|
|
|
| Les données de sortie |
| Voltage |
+24 VDC |
|
|
-48 VDC |
|
| Courant (maximum) |
600 A |
|
|
600 A |
|
|
| Distribution de la batterie |
|
| Nombre de positions des interrupteurs de batterie |
6 x 100 A |
|
|
|
|
|
| Le montant de l'impôt |
Par défaut 300 A / 600 A |
|
Optionnellement 150 A / 300 A / 500 A / 600 A |
| Distribution de la charge |
|
| Nombre de positions de la MCB de charge |
18 x 18 mm ou 9 x 18 mm + 6 x 27 mm |
|
|
|
| L'excédent |
Facultatif 300 A / 600 A |
|
Optionnellement 150 A / 300 A / 500 A / 600 A |
| Type de disjoncteur |
Monté sur rail DIN, large de 18 mm et 27 mm (13 mm sur demande) |
|
| Contrôle et suivi |
|
| Unité de contrôle et de suivi 3) |
Le Smartpack R |
|
|
|
|
|
| Les entrées |
6 fois les entrées numériques (pour la surveillance des équipements externes) |
|
| Produits |
6x relais d'alarme |
|
|
|
|
|
| Autres spécifications |
|
| Isolement |
3.0 kVAC ️ entrée à sortie
1.5 kVAC entrée à la terre
0.5 kVDC ️ sortie vers la terre
|
|
|
|
|
| Température de fonctionnement |
-40 à +60 °C [-40 à +140 °F] |
|
|
|
|
| Température de stockage |
-40 à +85 °C [-40 à +185 °F] |
|
|
|
|
| Dimensions (W x D x H) 4) |
La taille (H): 482 x 380 x H
- 5U: 222 mm
- 6U: 267 mm
|
La taille (H): 482 x 380 x H
- 5U: 222 mm
- 6U: 267 mm
- 7U: 311 mm
- 8U: 356 mm
|
| Poids (à l'exclusion des modules) |
Environ 5 kg |
|
|
|
|
