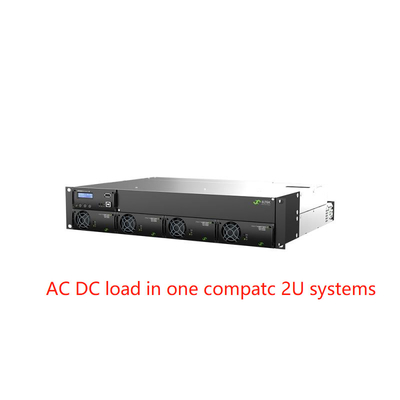

Récupérateur de courant continu alternatif 2U Power Core 6kVA AC 4,8KW DC Smartpack R contrôleur (n° de pièce: CTOR0402.1xxx)
Le noyau d'alimentation 2U du redresseur combine l'alimentation en courant alternatif et en courant continu dans une unité compacte de 2U. Il fournit une alimentation de secours en courant alternatif pour les charges de 230Vac ou 115Vac; et une alimentation de 48Vdc pour les charges en courant continu et la charge de la batterie.
La puissance de sortie totale pour les deux courant alternatif et courant continu est limitée à 8 kW au total, les limites de sortie de courant alternatif et courant continu peuvent être fixées en fonction de la charge connectée,où la limite pour la charge CA est fixée à mas 6kVA et pour la charge CC à max 4 kW ou 8 kW.
Applications:
TÉLECOM-MOBILE/sans fil
· LTE/4G/WiMAX
· Système d'antenne distribué
· Le haut débit
· Stations de base radio/sites de cellules
Électricité
· Commutateur basse et haute tension
· Transformateurs et stations de sous-traitance
· Contrôle et protection
· Système SCADA
Infrastructure ferroviaire et du métro
· Contrôle et protection
· Signalisation
Caractéristiques principales:
Compacte et facile à installer
L'entrée et la sortie en phase unique 230 ou 115 VAC
l 48Vdc entrée et sortie
L Jusqu'à 4 modules de redressement
l 8 kW de puissance totale CA+CC
l Maximum de 6 kVA de puissance CA
l Sortie en courant continu maximale de 4 kW/ 8 kW
Options de distribution AC à 1 ou 2 pôles
Option de distribution en courant continu à 1 pôle
Construit dans une technologie de transfert
Données techniques:
Modèles | 8 kW, 230 VAC | 4 kW, 115 VAC |
Famille de produits | Le nombre d'heures de travail est déterminé par le nombre d'heures de travail. | Le nombre d'heures de travail est déterminé par le nombre d'heures de travail. |
Données de sortie CA | ||
Voltage (par défaut) / (plage réglable)1) Le | 230 VAC / 200 à 240 VAC | 115 VAC / 100 à 127 VAC |
Fréquence (mode de l'onduleur) | 50 Hz (adaptatif) | 60 Hz (adaptatif) |
Fréquence (mode de l'onduleur) | 50 Hz, 60 Hz ou la dernière synchronisation 50 / 60 Hz (adaptive) | |
Puissance maximale (continue / surcharge < 15 s) | Pour les appareils à commande numérique: | Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: |
courant maximal (continu / surcharge < 15 s) | 26 ARMS / 34,8 ARMS | |
Retour rapide courant (maximum) (20 ms) | 128 A (6 fois nominale) | |
Restez en attente (baisse de tension) (avant de passer à la batterie) | 5 ms | 5 ms |
THD | < 1,5% à charge résistive | |
Protéger | Fuseau en L, branchable à chaud, Varistor | |
Les données de sortie en courant continu | ||
Voltage (par défaut) / (plage réglable) | 53Le débit d'électricité doit être supérieur ou égal à: | |
Puissance (entrée nominale maximale) | 4800 W2) Le | 2400 W2) Le |
Le débit d'électricité doit être supérieur à: | 100 A2) Le | 50 A2) Le |
Partage du courant (10 à 100% de charge) | ± 5% du courant maximal de 10 à 100% de charge | |
Protéger | À l'épreuve du court-circuit, coupure de surtension, polarité inversée et fusible | |
Données d'entrée | ||
Voltage d'entrée du courant alternatif principal (intervalle / déconnexion LV) | Le système de freinage doit être équipé d'un dispositif de freinage. | 95 à 140 VAC / 85 VAC |
Courant CA (maximum - dépend du type de module) | 32,8-46 ARMS 3) | 36, 8 à 45,2 ARMS 3) |
Fréquence (par défaut: gamme de synchronisation) | 47-53 et 57-63 Hz | 57-63 et 47-53 Hz |
Fréquence (réglable: gamme de synchronisation) | 47-53 Hz, 57-63 Hz ou les deux (adaptif) | |
Facteur de puissance / THD | > 0,99 à une charge de 70% ou plus / < 3,5 % | |
Tensions nominales / plage étendue en courant continu4) Les produits | Le système d'aération doit être équipé d'un système d'aération de freinage. | |
courant continu (maximum) | 128 A / 180 A en cas de surcharge (15 s) | 64 A / 90 A en cas de surcharge (15 s) |
Caractéristiques d'entrée |
Fuseau en L et N, branchable à chaud, Varistor Les terminaux à vis individuels d'entrée CA 4 mm2pour L, N et PE (4 fois en phase unique) |
|
Les options | ||
Unité de commande | Le Smartpack R | |
Connexion d'alarme | Carte d'alarme d'extension (6 fois les entrées numériques et 6 fois les relais) | |
Distribution de la batterie | Max. 2x 100 A ou 1x 150 A | |
Le montant de l'impôt | Le nombre de sièges doit être le même que le nombre de sièges. | |
Distribution du courant alternatif | Max. 3x 16 A (1 pôle) ou 1x 16 A (2 pôles) MCB | |
Distribution en courant continu | Max. 3x 60 A (un pôle) MCB | |
Autres spécifications | ||
Efficacité | > 96 % (mode principal) et > 94 % (mode onduleur) | > 92 % (mode principal) et > 91 % (mode onduleur) |
Température de fonctionnement | -40 à +55 °C (-40 à +131 °F), humidité 5 à 95% RH non condensante | |
Température de stockage | -40 à +85 °C (-40 à +185 °F), humidité de 0 à 99% RH non condensante | |
Les dimensions [W x D x H] | 483 x 386 x 97 mm (19 x 15,2 x 3,8 pouces) | |
Le poids | 90,9 kg (21,8 lb) | |
Normes de conception | ||
Sécurité électrique | EN 60950-1, EN 62040-1 Sécurité des UPS | |
CEM |
Le système d'exploitation de l'équipement doit être conforme à la norme EN 300 386 V2.1.1, FCC CFR 47 Partie 15 Pour les appareils électroniques La norme EN 61000-6-1/-2/-3/-4 est modifiée. |
|
Environnement |
Étiquette ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) et 2-3 (classe 3.2) Conditions de fonctionnement normales conformément à la clause 4 de la norme CEI 62040-3:20112. Autres conditions de fonctionnement conformément à la clause 4 de la norme IEC 62040-3:20113, doit être informé Conforme à la directive RoHS 3 (2015/863/UE) et aux RAEE (2008/98/CE) |
Les solutions
Les entreprises de télécommunications, tant en Chine qu'à l'étranger, peuvent compter sur nous pour des solutions complètes.puis élaborer des plans professionnels adaptés aux besoins du clientNos services de support technique et de maintenance sont inégalés. Soutenus par une équipe compétente et un réseau mondial de partenaires fiables, nous offrons une expérience de service différenciée.
FAQ:
1.Puis-je obtenir des échantillons et leurs prix?
R: Des échantillons peuvent être fournis. Le prix des échantillons est selon le prix de gros, et vous serez responsable des frais de fret.
Je suis désolée.
2.Comment votre entreprise résout-elle les différends liés à la qualité?
R: Notre entreprise est dans ce secteur depuis environ 10 ans et a une bonne réputation. Quand un problème de qualité se produit, nous l'analyserons soigneusement.On s'en occupera selon le contrat., et notre équipe de service s'assurera de votre satisfaction.
Je suis désolée.
3.Quelle est la qualité de ce que vous vendez?
R: Nos produits sont tout neufs et originaux, avec un nouvel emballage. Nous testons chaque produit avant de l'envoyer pour nous assurer qu'il est de haute qualité.
Je suis désolée.
4.Combien de temps dure la garantie de vos produits?
R: Nos produits sont couverts par une garantie d'un an, ce qui vous assure une tranquillité d'esprit.
Je suis désolée.
5.Que dois-je faire si je reçois des produits de mauvaise qualité?
R: Dans la période de garantie, si vous recevez des produits de mauvaise qualité, nous couvrirons les frais de transport pour le remplacement.Je suis désolée.
