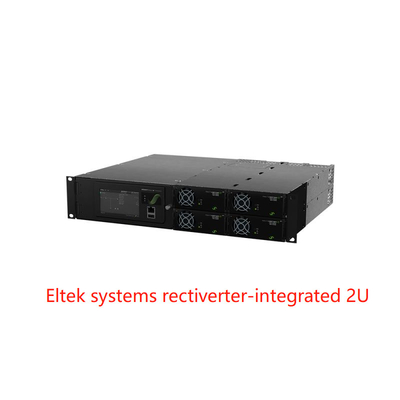

Eltek Rectiverter 2U, 6kVA Système intégré Systèmes 220 VDC avec Smartpack2 Touch & Basic Industrial CIOR0402.XXX
Le système intégré Rectinverter 2U 19 pouces peut être utilisé comme système autonome standard avec des sorties CA et CC en vrac dans les applications industrielles où une sauvegarde de 230/115 V CA et 220 V CC est nécessaire.
La puissance de sortie totale pour CA et CC est limitée à un total de 8 kW, les limites de sortie CA et CC peuvent être définies en fonction de la charge connectée, la limitation pour la charge CA étant réglée à 6 kVA maximum et pour la charge CC à 4 kW et 8 kW maximum. .
Grâce à des options supplémentaires, la mesure et la signalisation peuvent être largement étendues grâce au nœud CAN flexmonitor.
TÉLÉCOM-MOBILE/SANS FIL
· LTE/4G/WiMAX
· Système d'antenne distribué
· Haut débit
· Stations de base radio/sites cellulaires
SERVICES PUBLICS D'ÉNERGIE
· Appareillage basse et haute tension
· Stations de transformation et SUB
· Contrôle et protection
· Système SCADA
INFRASTRUCTURES FERROVIAIRES ET MÉTRO
· Contrôle et protection
· Signalisation
Caractéristiques principales :
l Conception compacte et installation simple
lEntrée et sortie monophasée 230 ou 115VAC
l Entrée et sortie 48 Vdc
l Jusqu'à 4 modules redresseurs
l Sortie totale AC + DC de 8 kW
l Sortie CA maximale de 6 kVA
l Sortie CC maximale 4KW/8KW
l Options de distribution CA 1 ou 2 pôles
l Option de distribution CC 1 pôle
l Technologie de transfert intégrée
Données techniques :
| |
| Modèles |
8 kW, 230 VCA |
4 kW, 115 VCA |
| Famille de produits |
CIOR0402.1xxx |
CIOR0402.1xxx |
| DONNÉES DE SORTIE CA |
| Tension (par défaut) / (plage réglable)1) |
230 VCA / 200-240 VCA |
115 VCA / 100-127 VCA |
| Fréquence (mode inverseur – par défaut) |
50 Hz (adaptatif) |
60 Hz (adaptatif) |
| Fréquence (mode inverseur – réglable) |
50 Hz, 60 Hz ou dernière synchronisation 50/60 Hz (adaptatif) |
| Puissance maximale (continu / surcharge <15s) |
4 800 W (6 000 VA) / 8 000 VA |
2 400 W (3 000 VA) / 4 000 VA |
| Courant maximum (continu / surcharge <15s) |
26 BRAS / 34,8 BRAS |
| Déclenchement rapide actuel (maximum) (20 ms) |
128 A (6 x nominale) |
|
Attendez (Creux de tension) (avant de passer à
batterie)
|
5 ms |
5 ms |
| THD |
< 1,5 % à charge résistive |
| Protection |
Fusible en L, enfichable à chaud, varistance |
| DONNÉES DE SORTIE CC |
| Tension (par défaut) / (plage réglable) |
245 VCC / 194-290 VCC |
| Puissance (entrée @nominale maximale) |
4800 W2) |
2400 W2) |
| Courant (maximum @VOUT ≤ 108 VCC) |
22,2 A2) |
11,1 A2) |
| Partage de courant (10 - 100 % de charge) |
±5 % du courant maximum de 10 à 100 % de charge |
| Protection |
Résistant aux courts-circuits, arrêt en cas de surtension, polarité inversée et fusible |
| DONNÉES D'ENTRÉE |
| Tension d'entrée secteur CA (plage / déconnexion BT) |
185-275 VCA / 170 VCA |
95-140 VCA / 85 VCA |
| Courant alternatif (maximum - dépend du type de module) |
32,8-46 BRAS 3) |
36,8-45,2 BRAS 3) |
| Fréquence (par défaut : plage de synchronisation) |
47-53 et 57-63 Hz |
57-63 et 47-53 Hz |
| Fréquence (réglable : plage de synchronisation) |
47-53 Hz, 57-63 Hz ou les deux (adaptatif) |
| Facteur de puissance/THD |
> 0,99 à 50% de charge ou plus / < 3,5 % |
| Tension CC nominale / plage étendue4) |
204-290 VCC / 180-204 VCC |
| Courant CC (maximum) |
26,7 A / 36 A en surcharge (15 s) |
12,8 A / 18 A en surcharge (15 s) |
| Fonctionnalités d'entrée |
Fusible en L et N, enfichable à chaud, varistance
Entrée AC bornes à vis individuelles 4 mm2pour L, N et PE (4x monophasé)
|
| OPTIONS |
| Contrôle et surveillance (unité principale) |
Smartpack2 Tactile |
| Contrôle et surveillance (unité de base) |
Smartpack2 Basic Industriel |
| Nœud CAN du contrôleur |
Fleximonitor (avec boîtier relais) |
| Distribution CA |
Sortie AC bornes à vis individuelles 10 mm2pour L, N & PE (1x monophasé) |
| Distribution CC |
Connexion en vrac DC sur 2x boulons M6 |
| AUTRE SPÉCIFICATION |
| Efficacité |
> 96 % (mode secteur), > 95 % (mode onduleur) |
> 93 % (mode secteur), > 92 % (mode onduleur) |
| Température de fonctionnement |
-40 à +55 °C (-40 à +131 °F), humidité 5-95 % HR sans condensation |
| Température de stockage |
-40 à +85 °C (-40 à +185 °F), humidité 0-99 % RH sans condensation |
| Dimensions [L x P x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 pouces) |
|
| Poids |
9,9 kg (21,8 livres) |
|
| NORMES DE CONCEPTION |
| Sécurité électrique |
EN 60950-1, EN 62040-1 Sécurité de l'onduleur |
|
|
CEM
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Partie 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Environnement
|
ETSI EN 300 019 : 2-1 (Classe 1.2), 2-2 (Classe 2.3) et 2-3 (Classe 3.2)
Conditions normales de fonctionnement selon la norme CEI 62040-3:2011, clause 4.2. D'autres conditions de fonctionnement selon la norme CEI 62040-3:2011, clause 4.3, doivent être indiquées.
Conforme RoHS 3 (2015/863/UE) et DEEE (2008/98/CE)
|
|
1) Plages de tension de sortie configurées en usine et dotées d'un codage individuel dans le châssis supérieur
3) Si le port DC est surchargé en tirant la tension en dessous de 194 V, le courant d'entrée peut augmenter au-dessus de ce niveau.
|
2) La charge CA est prioritaire. MaximumdisponibleLa puissance et le courant de sortie CC dépendent de la charge CA instantanée et de la tension d'entrée CA ;
soit un maximum de 3 200 W / 29,6 A à pleine puissance CA et une entrée nominale pour 230 VAC.
4) Performances réduites - pas de support de surcharge, et pour une sortie de 200 à 240 V CA, le THD augmentera et la puissance de sortie maximale diminuera (à 970 W pour 230 V CA à 180 V CC)
|

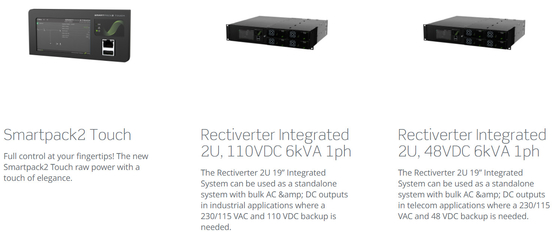

Produits connexes :
