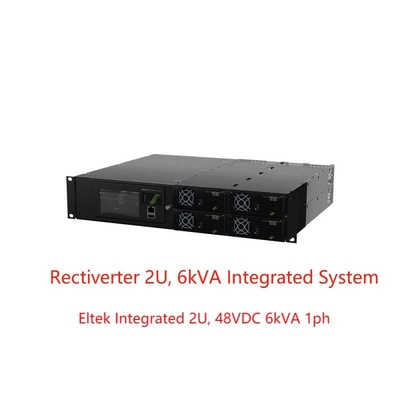

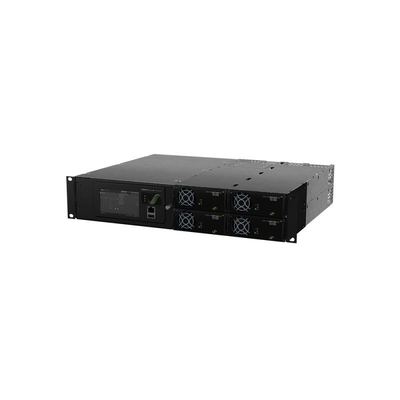

Eltek 2U intégré par Rectiverter, systèmes de 48VDC 6kVA 1ph avec le contact de Smartpack 2 et de base (numéro de la pièce .CIOR0402)
Applications :
Le système intégré par 19inch du rectiverter 2U peut être employé comme seul système de support avec la sortie en vrac à C.A. &DC dans des applications industiral où un support /115Vac et 110Vdc de 230 est nécessaire.
Le total de puissance de sortie pour le C.A. et le C.C est limité à un 8KW total, C.A. et des limites de sortie de C.C peuvent être fixées selon la charge reliée, où la limitation pour la charge CA est placée à 6kVA maximum et pour la charge de C.C à 4KW maximum, 8KW.
En tant qu'options supplémentaires, la mesure et la signalisation peuvent être largement prolongées les noeuds de BOÎTE avec d'I/Q moniteur ou de moniteur de Flexi.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Système réparti d'antenne
· Bande large
· Stations de base/sites par radio de cellules
ENTREPRISES D'ÉLECTRICITÉ
· Bas et à haute tension mécanisme
· Transformateur et SOUS stations
· Contrôle et protection
· Système de SCADA
INFRASTRUCTURE DE CHEMIN DE FER ET DE MÉTRO
· Contrôle et protection
· Signalisation
Fonctionnalités clé :
l design compact et installation simple
entrée et sortie l monophasé 230 ou 115VAC
l entrée et sortie de 48Vdc
l jusqu'à 4 modules de rectiverter
l le total AC+DC de 8KW a produit
l sortie maximum à C.A. 6kVA
l sortie maximum de C.C de 4KW/8KW
options de distribution à C.A. de poteau de l 1 ou 2
l 1 option de distribution de C.C de Polonais
l a construit dans la technologie de transfert
Données de Techinical :
| |
| Modèles |
8 kilowatts, 230 VCA |
4 kilowatts, 115 VCA |
| Famille de produits |
CIOR0402.1xxx |
CIOR0402.1xxx |
| DONNÉES DE PRODUCTION À C.A. |
| Tension) (de défaut/(gamme réglable) 1) |
230 VCA/200-240 VCA |
115 VCA/100-127 VCA |
| Fréquence (mode d'inverseur – défaut) |
50 hertz (d'adaptatif) |
60 hertz (d'adaptatif) |
| Fréquence (mode d'inverseur – settable) |
50 hertz, 60 hertz ou derniers 50 synced/60 hertz (d'adaptatifs) |
| Maximum de puissance (continu/surcharge <15s>
| 4800 W (6000 VA VA)/8000 |
2400 W (3000 VA VA)/4000 |
| Maximum actuel (continu/surcharge <15s>
| 26 BRAS/34,8 BRAS |
| Voyage rapide (maximum) actuel (20ms) |
128 A (nominal de 6 x) |
| Supportez (immersions de tension) (avant la commutation à la batterie) |
Mme 5 |
Mme 5 |
| THD |
< 1="">
|
| Protection |
Fusible dans L, que l'on peut brancher chaud, varistance |
| DONNÉES DE PRODUCTION DE C.C |
| Tension) (de défaut/(gamme réglable) |
53,5 VOLTS CONTINU/43-58 VOLTS CONTINU |
| Puissance (entrée maximum de @nominal) |
4800 W 2) |
2400 W 2) |
| Actuel (≤ maximum de @VOUT 48 volts continu) |
100 A 2) |
50 A 2) |
| Partager actuel (charge de 10 - de 100%) |
± 5 % du courant maximum de 10 à la charge de 100 % |
| Protection |
Preuve de court-circuit, au-dessus d'arrêt de tension, de polarité renversée et de fusible |
| DONNÉES D'ENTRÉE |
| Les canalisations à C.A. ont entré la tension (le débranchement de gamme/BT) |
185-275 VCA/170 VCA |
95-140 VCA/85 VCA |
| C.A. actuel (maximum - dépend du type de module) |
32,8-46 BRAS 3) |
36,8-45,2 BRAS 3) |
| Fréquence (défaut : gamme de synchronisation) |
47-53 et 57-63 hertz |
57-63 et 47-53 hertz |
| Fréquence (settable : gamme de synchronisation) |
47-53 hertz, 57-63 hertz ou les deux (adaptatif) |
| Facteur de puissance/THD |
> 0,99 à la charge de 70% ou à plus/ < 3="">
|
| Nominal de tension CC/gamme étendue 4) |
45-58 VOLTS CONTINU/40-45 VOLTS CONTINU |
| C.C actuel (maximum) |
128 A A/180 pendant la surcharge (15 s) |
64 A A/90 pendant la surcharge (15 s) |
| Caractéristiques d'entrée |
Fusible dans L et N, que l'on peut brancher chaud, varistance
Le C.A. a entré différents terminaux de vis 4 millimètres2 pour L, N et PE (monophasé 4x)
|
| OPTIONS |
| Contrôle et surveillance (unité principale) |
Contact Smartpack2 |
| Contrôle et surveillance (unité de base) |
Smartpack2 de base |
| Le contrôleur PEUT noeud |
T2 de moniteur d'entrée-sortie |
| Distribution à C.A. |
Le C.A. a produit différents terminaux de vis 10 millimètres2 pour L, N et PE (monophasé 1x) |
| Distribution de C.C |
Connexion en vrac de C.C sur le boulon de 2x M6 |
| D'AUTRES SPÉCIFICATIONS |
| Efficacité |
> 96 % (mode de canalisations), > 94 % (mode d'inverseur) |
> 92 % (mode de canalisations), > 91 % (mode d'inverseur) |
| Température de fonctionnement |
°C -40 à +55 (- 40 à +131 °F), Rhésus d'humidité 5 95 % sans condensation |
| Température de stockage |
°C -40 à +85 (- 40 à +185 °F), humidité 0 Rhésus de 99 % sans condensation |
| Dimensions [W X D X H] |
482 X.400 X 89 millimètres (2U) (19 x 15,7 x 3,5 pouces) |
|
| Poids |
9,4 kilogrammes (20,7 livres) |
|
| NORMES DE CONCEPTION |
| Sécurité électrique |
En 60950-1, sécurité d'en 62040-1 UPS |
|
|
EMC
|
En 300 de l'ETSI 386 V2.1.1, partie 15 de la FCC CFR 47
En 62040-2
En 61000-6-1/-2/-3/-4/-5
|
|
|
Environnement
|
En 300 019 de l'ETSI : 2-1 (classe 1,2), 2-2 (classe 2,3) et 2 ou 3 (classe 3,2)
Fonctionnement normal selon la clause 4,2 de 62040-3:2011 du CEI. D'autres conditions de fonctionnement selon la clause 4,3 de 62040-3:2011 du CEI, doivent être conseillées
RoHS 3 (2015/863/EU) et WEEE (2008/98/EC) conforme
|
|
1) Les gammes de tension de sortie ont configuré dans l'usine et ont la saisie individuelle le châssis supérieur
3) Si le port de C.C est surchargé tirant la tension en-dessous de 43 V le courant d'entrée peut augmenter au-dessus de ce niveau.
|
2) La charge CA a la priorité. Le C.C disponible maximum de puissance de sortie et actuel dépend de la tension instantanée de charge CA et d'entrée à C.A. ;
i.e. maximum 3200 avec 66,4 A au plein courant alternatif et à l'entrée nominale pour le vide 230.
4) Représentation réduite - pas au-dessus de l'appui de charge, et pour 200-240 VCA de sortie THD les taux de puissance de sortie accrus De et maximum (à 970 W pour 230 VCA @ 40 volts continu)
|

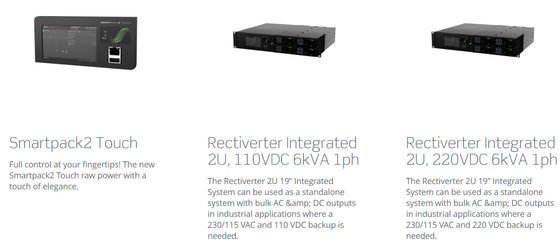

Produits connexes :
