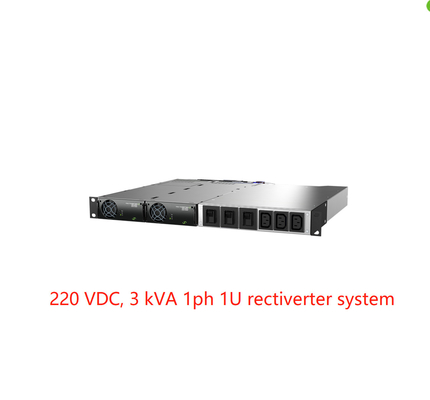

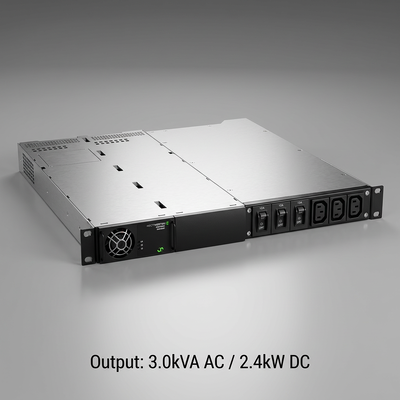

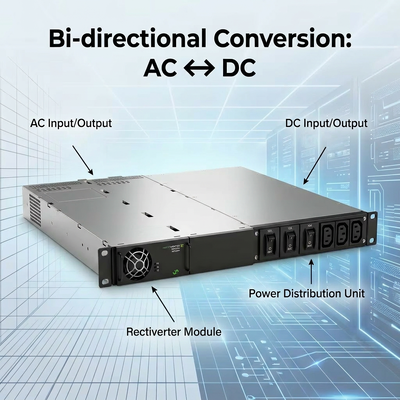

Système autonome intégré Eltek Rectiverter 3kVA 1 phase 220 VDC (N° de pièce : CTOR0201.003 CTOR0201.006)
Applications :
Le système autonome intégré rectiverter peut être utilisé dans des applications où
une alimentation de secours 1 230/115Vac est nécessaire en parallèle avec l'alimentation de secours 220Vdc.
Le système peut être intégré dans un système DC Eltek et connecté au même contrôleur que les systèmes 220Vdc.
Il peut également être utilisé comme système autonome connecté à toute source 220Vdc disponible.
La puissance de sortie totale pour les sorties AC et DC est limitée à un maximum de 4 kW, les limites de sortie AC et DC peuvent être définies en fonction de la charge connectée. La limitation pour la charge AC est fixée à un maximum de 3 kVA.
TÉLÉCOMMUNICATIONS-MOBILE/SANS FIL
l LTE/4G/WiMAX
l Système d'antennes distribuées
l Haut débit
l Stations de base radio/sites cellulaires
l ·
l INFRASTRUCTURE FERROVIAIRE ET MÉTRO
l Contrôle et protection
l Signalisation
l GSM-R
l Systèmes de sécurité
l ·
l SERVICES PUBLICS D'ÉLECTRICITÉ
l Contrôle et protection
l Système SCADA
Caractéristiques principales :
Conception compacte et installation simple
Entrée et sortie AC monophasée 230 ou 115 VAC
l Entrée et sortie 48Vdc
l Jusqu'à 4 modules rectiverter
l Sortie AC+DC totale de 8 KW
l Sortie AC maximale de 6 kVA
l Sortie DC maximale de 4 KW/ 8 KW
l Options de distribution AC 1 ou 2 pôles
l Option de distribution DC 1 pôle
l Technologie de transfert intégrée
Données techniques :
|
| Modèles / informations de commande |
|
4 kW, 230 V |
2 kW, 115 V |
| Numéro de pièce |
|
CTOR0201.003 |
CTOR0201.006 |
| DONNÉES DE SORTIE AC |
| Tension (par défaut) / (plage réglable)1) |
230 VAC / 200 - 240 VAC |
115 VAC / 100 - 127 VAC |
| Fréquence (mode onduleur par défaut) |
|
50 Hz (adaptatif) |
60 Hz (adaptatif) |
| Fréquence (mode onduleur réglable) |
|
50 Hz, 60 Hz ou dernière synchronisation 50/60 Hz (adaptatif) |
| Puissance maximale (continue / surcharge (<15s) ) |
2400 W (3000 VA) / 4000 VA |
1200 W (1500 VA) / 2000 VA |
| Courant maximal (continu / surcharge (<15s) ) |
|
13 ARMS / 17,4 ARMS |
| Courant (maximal) Déclenchement rapide (20 ms) |
|
64 A (6 x nominal) |
| Maintien (baisses de tension) (avant commutation sur batterie) |
|
5 ms |
| THD |
|
< 1,5 % à charge résistive |
| Caractéristiques de sortie |
|
Fusible dans L et N, échangeable à chaud |
| DONNÉES DE SORTIE DC |
| Tension (par défaut) / (plage réglable) |
|
245 VDC / 194 - 290 VDC |
| Puissance (maximale à tension d'entrée nominale) |
|
2400 W 2) |
1200 W 2) |
| Courant (maximal à tension de sortie nominale VDC) |
|
11,1 A 2) |
5,5 A 2) |
| Temps de maintien, puissance de sortie maximale |
|
>10 ms ; VOUT > 95 VDC |
| Caractéristiques de sortie |
Protection contre les courts-circuits, Arrêt en cas de surtension, Connexion de sortie DC en vrac à un boulon M6 |
| DONNÉES D'ENTRÉE |
| Tension d'entrée secteur AC (monophasée) |
|
185 - 275 VAC |
95 - 140 VAC |
| Courant AC (à tension de sortie nominale) (selon le type de module) |
14-24 ARMS 4) |
| Fréquence (par défaut : plage de synchronisation) |
|
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Fréquence (réglable : plage de synchronisation) |
|
47-53 Hz, 57-63 Hz ou les deux (adaptatif) |
| Facteur de puissance / THD |
|
> 0,99 à 50 % de charge ou plus / < 3,5 % |
| Tension DC nominale / plage étendue (sans surcharge)3) |
|
204 - 290 VDC / 180 - 204 VDC |
| Courant DC (maximal) |
13,3 A / 18 A pendant la surcharge (15 s) |
6,4 A / 9 A pendant la surcharge (15 s) |
|
Caractéristiques d'entrée
|
|
Fusible dans L et N, échangeable à chaud, Varistance, Échangeable à chaud
Borniers à vis individuels d'entrée AC 6 mm2 pour L, N & PE Connexion d'entrée DC en vrac à un boulon M6
|
| AUTRE SPÉCIFICATION |
| Prise en charge de la connexion aux contrôleurs suivants (RJ45) |
Contrôleurs Smartpack2, Smartpack S & Compack |
| Efficacité |

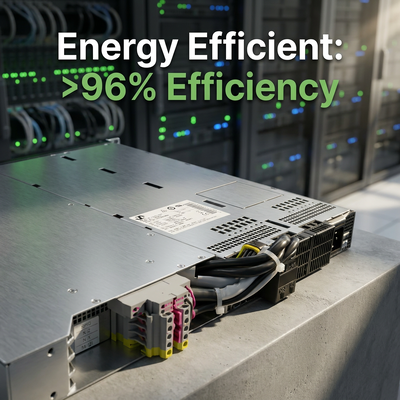

>96 % (mode secteur (AC/AC et AC/DC)), >94 % (mode onduleur (DC/AC)) |
| Distribution AC 2 pôles (prises IEC 320-C13) |
3 pièces, 10A, caractéristiques OP (disjoncteur optionnel 4-8 A avec caractéristiques CS disponible) |
| Classe de protection |
IP 20 |
|
|
| Température de fonctionnement |
-40 à +55 °C (+40 à +131 °F), humidité 5 - 95 % HR sans condensation |
| Température de stockage |
-40 à +85 °C (-40 à +185 °F), humidité 0 - 99 % HR sans condensation |
| Dimensions [LxPxH] / Poids |
482 x 395 x 44 mm (1U) (19 x 17 x 1,8 pouces) / 6 kg (13 lbs) |
| NORMES DE CONCEPTION |
| Sécurité électrique |
EN 60950-1, EN 62040-1 |
|
| CEM |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Partie 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (émissions cat C1, immunité cat C2/C3)
|
|
Environnement
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3)
Conditions de fonctionnement normales conformément à IEC/EN 62040-3:2011 clause 4.2.
Autres conditions de fonctionnement conformément à IEC 62040-3:2011 clause 4.3, à signaler 2011/65/UE (RoHS) & 2012/19/UE (DEEE)
|
|
1) Plages de tension de sortie configurées en usine et avec un codage individuel dans le châssis supérieur
3) Performances réduites - pas d'amplification de puissance et augmentation de la THD de tension sur la sortie AC.
|

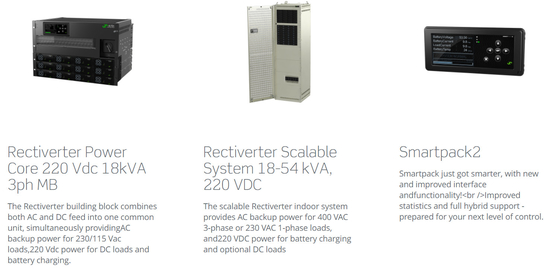

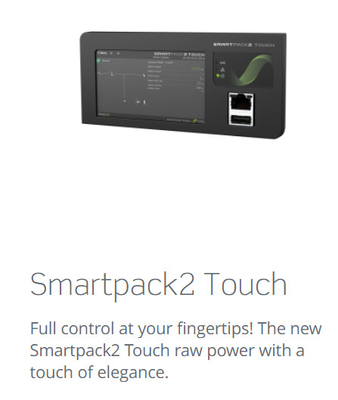

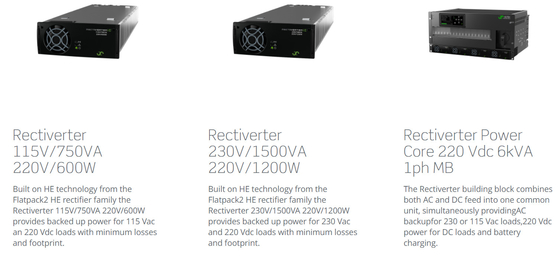

2) La charge AC a la priorité. La puissance et le courant de sortie DC maximum disponibles dépendent de la charge AC instantanée et de la tension d'entrée AC ; c'est-à-dire un maximum de 1600 W à pleine puissance AC et tension d'entrée nominale pour 230 VAC.4) Si la tension DC descend en dessous de 194 V, le courant d'entrée peut augmenter au-dessus de ce niveauProduits associés :
