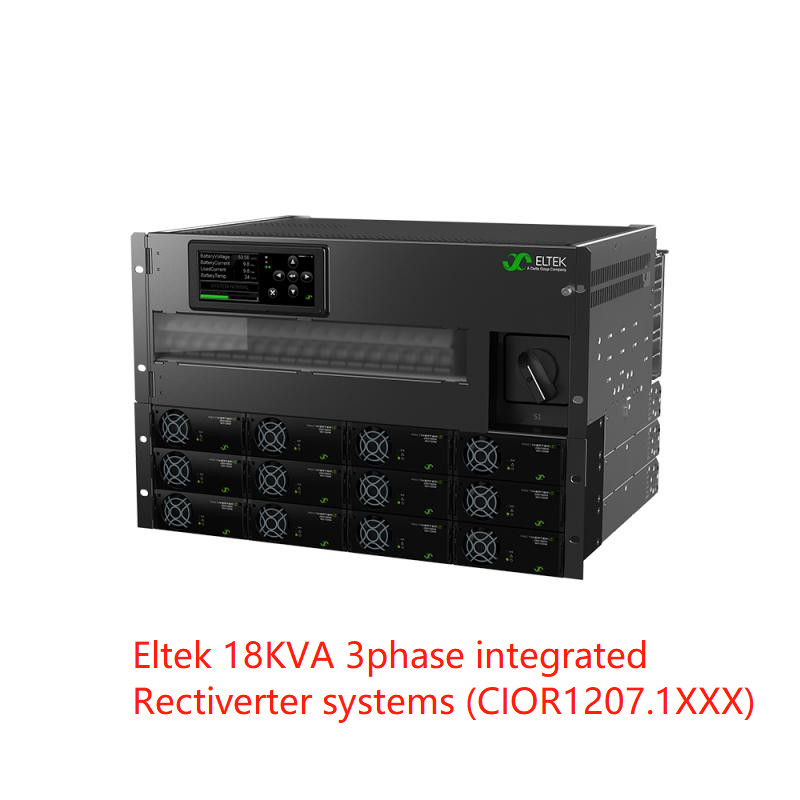

Corne d'alimentation du réacteur Eltek 110 VDC 18 kVA 1h ou 3h Jusqu'à 18 Kva CA et 14,4 kW 110 Vdc de sortie (no partie CIOR1207.1xxx)
Applications:
Le système intégré rectificateur 2U de 19 pouces peut être utilisé comme système autonome avec une sortie AC & DC en vrac dans les applications industrielles où une sauvegarde de 230 / 115Vac et 110Vdc est nécessaire.
La puissance de sortie totale pour les deux courant alternatif et courant continu est limitée à un total de 8 kW, les limites de sortie de courant alternatif et courant continu peuvent être définies en fonction de la charge connectée,où la limite pour la charge CA est fixée à 6 kVA maximum et pour la charge CC à 4 kW maximum 8KW.
En tant qu'options supplémentaires, la mesure et la signalisation peuvent être largement étendues avec les nœuds CAN du moniteur I/Q ou du moniteur Flexi.
TÉLECOM-MOBILE/sans fil
· LTE/4G/WiMAX
· Système d'antenne distribué
· Le haut débit
· Stations de base radio/sites de cellules
Électricité
· Commutateur basse et haute tension
· Transformateurs et stations de sous-traitance
· Contrôle et protection
· Système SCADA
Infrastructure ferroviaire et du métro
· Contrôle et protection
· Signalisation
Caractéristiques principales:
- Compacte et facile à installer
- L'entrée et la sortie en phase unique 230 ou 115 VAC
- l 48Vdc entrée et sortie
- L Jusqu'à 4 modules de redressement
- l 8 kW de puissance totale CA+CC
- l Maximum de 6 kVA de puissance CA
- l Sortie en courant continu maximale de 4 kW/ 8 kW
- Options de distribution AC à 1 ou 2 pôles
- Option de distribution en courant continu à 1 pôle
- Construit dans une technologie de transfert
Données techniques:
| |
| Modèles / informations de commande 24 kW, 230 V 1 heure |
24 kW, 400 V 3 heures |
| Famille de produits CIOR1207.1xxx |
| Données de sortie CA |
| Voltage (par défaut) / (plage réglable) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 phases (Y) / 346-415 VAC |
| Fréquence (mode par défaut de l'onduleur) 50 Hz (adaptive) |
| Fréquence (mode de convertisseur réglable) 50 Hz, 60 Hz ou 50/60 Hz synchronisés pour la dernière fois (adaptif) |
| Puissance maximale (continue / surcharge (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Le courant maximal/phase (continu / surcharge (< 15 s)) 78 ARMS / 104,4 ARMS |
Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Courant (maximum) Démarrage/phase rapide (20 ms) 384 A (6 x nominale) |
128 A (6 fois nominale) |
| Restez en attente (baisse de tension) (avant de passer à la batterie) > 5 ms @ charge de 14,4 kW |
| THD < 1,5% à charge résistive |
| Caractéristiques de sortie Fuse en L et N, branche à chaud |
| Les données de sortie en courant continu |
| Le niveau de tension (par défaut) / (plage réglable) 122,5 VDC / 97 - 145 VDC |
| Puissance (entrée maximale @nominale) 14,4 kW 2) |
| Le courant (maximum @VOUT ≤ 108 VDC) est de 133 A.2) Le |
| Temps d'attente, puissance de sortie maximale > 10 ms; VOUT > 41 VDC |
| Caractéristiques de sortie À l'épreuve du court-circuit, coupure de surtension, connexion de sortie en courant continu en vrac au boulon M8 |
| Données d'entrée |
| Le courant alternatif principal Voltage d'entrée ((3 phases Y) 185 - 275 VAC, ((phase unique) 320 - 475 VAC, ((3 phases Y) |
| courant alternatif/phase ((à tension nominale de sortie) (selon le type de module) 84-144 ARMS 4) |
28 à 48 ARMS 4) |
| Fréquence (par défaut: gamme de synchronisation) 47-53 et 57-63 Hz |
| Fréquence (réglable: gamme de synchronisation) 47-53 Hz, 57-63 Hz ou les deux (adaptive) |
| Facteur de puissance / THD > 0,99 à 50% de charge ou plus / < 3,5% |
| Tension nominale / amplification (sans surcharge)3) Les produitsLes données de référence doivent être fournies à l'autorité compétente. |
| courant continu (maximum) 150 A / 216 A en cas de surcharge (15 secondes) |
|
Fuseau en L et N, branche à chaud, Varistor, branche à chaud
Caractéristiques d'entrée Les terminaux de vis individuels d'entrée CA de 10 mm2 pour L1, L2, L3 ou L1, L1, L1 + N & PE Connexion d'entrée DC en vrac au boulon M8
Connexion de la batterie CC en vrac au boulon M8
|
| Les options |

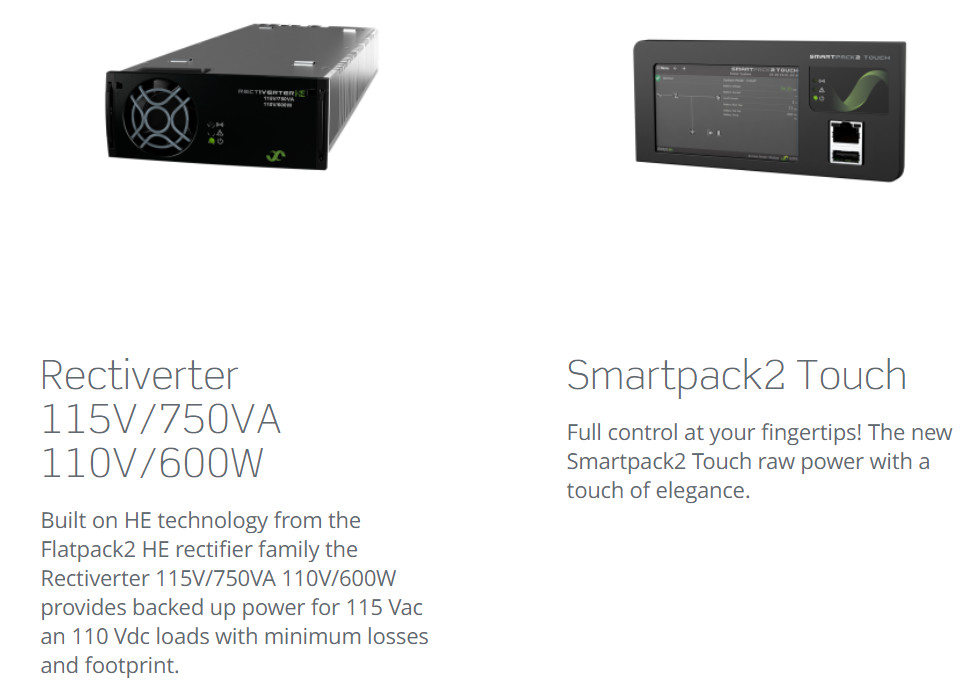

| Contrôle et surveillance (voir fiche de données Smartpack2) Smartpack2, y compris le moniteur d'entrée/sortie industriel de type 2 |
| Distribution du courant alternatif à 1 pôle (connexion en L directement sur MCB) 1-18 pc, 2-20A, C ou B |
Caractéristiques 1 à 18 pc, 2 à 20 A, C ou B |
| Distribution AC à 3 pôles (connexion L1-L3 directement sur MCB) |
Caractéristiques 1-6 pc, 2-20A, C ou B |
| Autres spécifications |
| Efficacité > 96% (mode principal (CA/CA et CA/CC)), > 94% (mode onduleur (CA/CC)) |
| Commutateur de dérivation manuel 63 A (faire avant la pause) |
| Classe de protection IP 20 |
| Température de fonctionnement -40 à +55°C (-40 à +131°F), humidité 5 à 95% RH non condensante |
| Température de stockage -40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante |
| Dimensions [WxDxH] / Poids 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ¢) / 27 kg (60 lbs) |
| Normes de conception |
| Sécurité électrique EN 60950-1, EN 62040-1 |
|
Le système d'exploitation doit être conforme à la norme EN 300 386 V.1.6.1, FCC CFR 47 Partie 15
Pour les appareils de traitement des eaux usées, la norme EN 61000-6-1
|
|
Le système d'exploitation doit être conforme à la norme ETSI EN 300 019:
Environnement Les conditions de fonctionnement normales doivent être conformes à la norme IEC/EN 62040-3:2011 clause 4.1 RoHS (2011/65/UE) et aux RAEE (2002/96/CE)
|
|
1) Les plages de tension de sortie sont configurées en usine et disposent d'un réglage individuel dans le châssis supérieur 2) La charge CA a la priorité.à dispositionLa puissance et le courant de sortie en courant continu dépendent de
3) 90-102 VDC: performance réduite - aucune augmentation de puissance et tension accrue THD sur la sortie CA. charge CA instantanée et tension d'entrée CA; c'est-à-dire maximum 9600W/87 A à pleine puissance CA et nominale
une prise de 230 VAC.
4) Si la tension de courant continu est inférieure à 97 V, le courant d'entrée peut augmenter au-dessus de ce niveau
|
