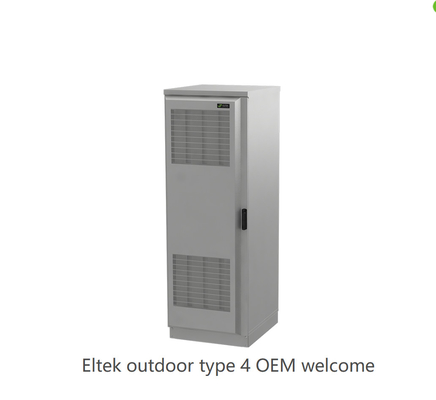

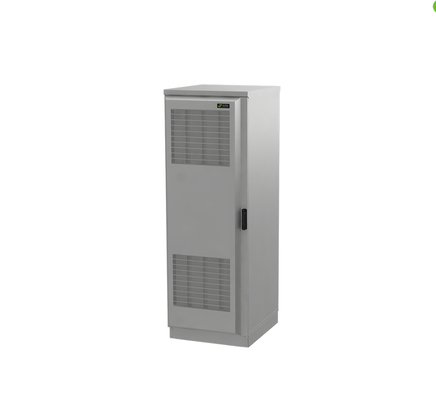

Clôtures extérieures de télécom d'Eltek type 4 Cabinet de taille de 1.5m et de 2m de communication
Le type 4 armoire extérieure de puissance de télécom est une plate-forme de nouvelle génération conçue pour répondre aux besoins de client, donner la flexibilité de configuration et soutient un grand choix d'applications. L'armoire est bien adaptée pour la puissance, les batteries et l'équipement de télécommunication.
APPLICATIONS
Le type 4 armoire d'OD est bien adapté
pour un large éventail de télécom
applications comme :
· Réseaux d'Access de radio
(2G, 3G, 4G/LTE/WiMax)
· Réseaux optiques
· TV par câble
· DSL
· SCADA
Les travaux d'armoire très bien comme a
puissance autonome et/ou batterie
la solution de secours et fournit
l'espace supplémentaire
pour des télécom
équipement.
FONCTIONNALITÉS CLÉ
· ARMOIRE SIMPLE DE BAIE APPROPRIÉE À :
· ALIMENTATION CC
· SUPPORT DE BATTERIE
· ÉQUIPEMENT DE TÉLÉCOMMUNICATION
ou combinaison d'en haut
· 19" L'ESPACE D'ÉQUIPEMENT
· CONSTRUCTION EN ACIER GALVANISÉE
· COURANT ASCENDANT MONTÉ PAR PORTE
SYSTÈME DE GESTION
· ÉVENTAIL D'OPTIONS
· ISOLATION THERMIQUE
· COMMUTATEUR DE PORTE
· DOSSIER DE DOCUMENT
· DÉTECTEUR DE FUMÉE
· PRISE SERVITUDE À C.A.
· LUMIÈRE DE SERVICE
et plus
· APPROBATIONS GLOBALES
· IP55
Type 4 configuration extérieure d'armoire
MODÈLE | 1.5m | 2.0m | |||
CARACTÉRISTIQUES PHYSIQUES | |||||
Largeur extérieure | 705mm | 705mm | |||
Profondeur extérieure * | 772mm | 772mm | |||
Taille extérieure | 1456mm | 2068mm | |||
Poids * | 61kg | 67kg | |||
L'espace de support | 27U | 39U | |||
* l'information ne contient pas des options thermiques de système de gestion | |||||
SYSTÈME DE GESTION THERMIQUE | |||||
Fan et filtre | Voir la page 2 pour des détails | ||||
SPÉCIFICATIONS DE CONSTRUCTION | |||||
Matériel de peau | en acier galvanisés épais de 1.0mm (anticorrosion) | ||||
Matériel de cadre | 2.0mm ont galvanisé en acier | ||||
Saupoudrez la peinture de couche | Revêtement extérieur de polyester, RAL gris-clair 7035 | ||||
SPÉCIFICATIONS DE PORTE | |||||
Verrouillage | Verrouillé multipoint, disponible avec un euro cylindre facultatif de serrure | ||||
Garniture | Garniture de porte évaluée pour l'usage extérieur | ||||
Arrêt de porte | Verrou de vent pour tenir la porte pendant l'entretien (120°) | ||||
D'AUTRES CARACTÉRISTIQUES | |||||
Isolation thermique | Isolation thermique de cellules fermées facultatives | ||||
Entrée de câble | Accès par câble avant inférieur par glandes de coupes-circuit de 2x FL-21 de diverses disponibles sur demande | ||||
Plateaux de batterie | Plateaux facultatifs de batterie capables de tenir un ensemble de batteries jusqu'à 280kg | ||||
Socle | Empreinte de pas (WxD) : 692x742mm, taille : couvertures facultatives de socle de 104mm (avant, arrière, côtés) | ||||
Expédition | Les expéditions ont fait dans une position verticale sur la palette | ||||
D'autres options générales | Commutateur de porte, dossier de document, détecteur de fumée, prise servitude à C.A., lumière de service (48VDC), étagère de PC | ||||
NORMES DE CONCEPTION | |||||
Sécurité électrique | Le CEI 60950 -1 /-22 | ||||
EMC | EN 300 386 DE L'ETSI : V2.1.1 partie 15 de la FCC CFR 47 d'en 61000-6-1 /-2 /-3 /-4 | ||||
Environnement |
En 300 019-1-1, classe 1,3 de l'ETSI En 300 019-1-2, classe 2,3 de l'ETSI En 300 019-1-4, classe 4,1 de l'ETSI En 60529, IP55 de protection d'entrée |
||||
L'INFORMATION DE COMMANDE | |||||
NUMÉRO DE LA PIÈCE | DESCRIPTION | MOQ | |||
CTxxxxxx.nnnn | Le système d'alimentation a configuré avec le type 4 armoire | 1 PC | |||

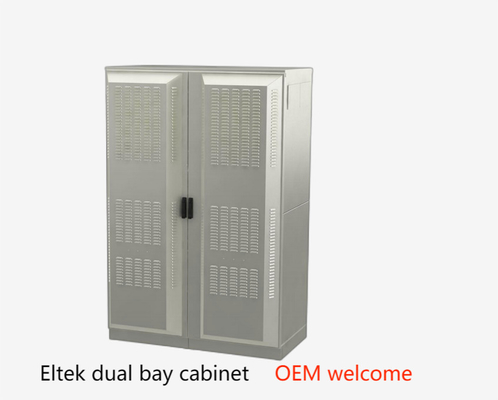

CONCEPTIONS POUR DES CLIENTS D'OEM
Cas de projet :
