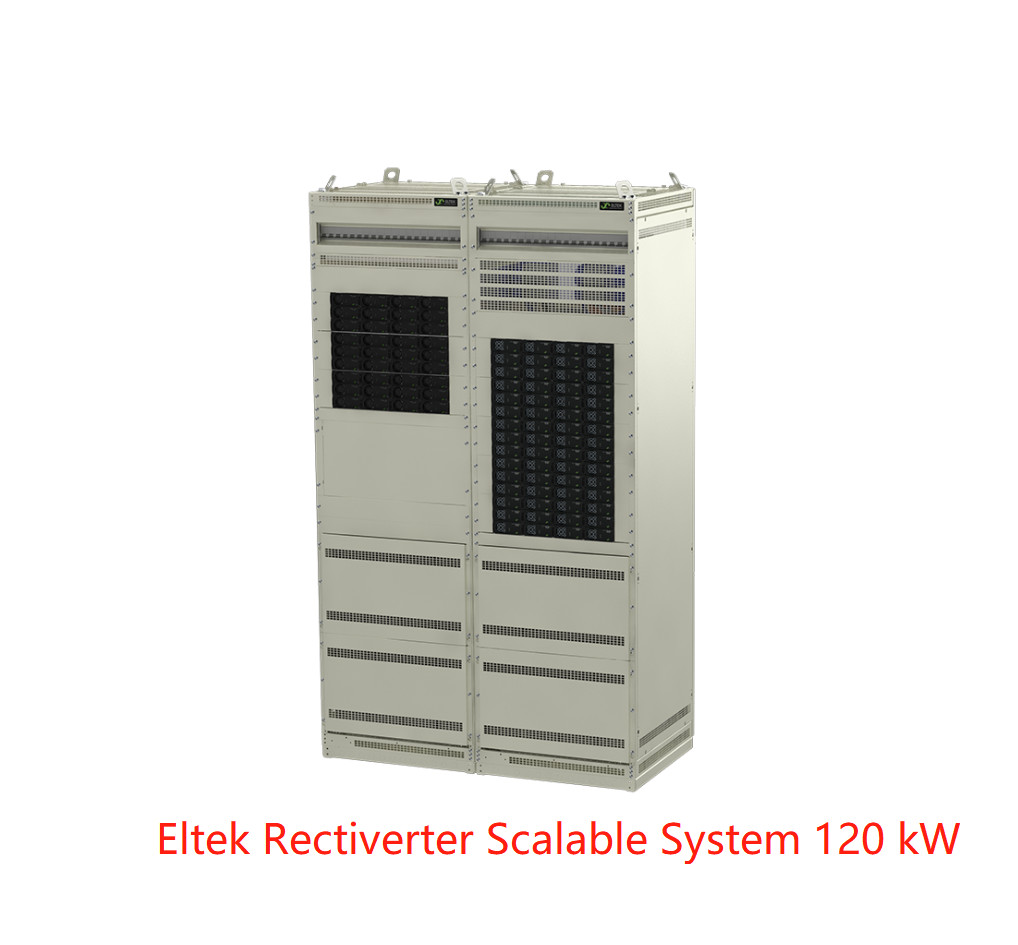

Système Eltek Rectiverter-Indoor Système évolutif de 120 kW avec entrée en courant alternatif A+B en option (CDEJ6042.xxxx)
Le système d'intérieur Rectiverter évolutif fournit une alimentation de secours pour des charges à 3 phases de 400 VAC ou 230 VAC à 1 phase, et une alimentation à 48 VDC pour les charges en courant continu et la recharge de la batterie.
Système évolutif du réacteur 120 kW
Le système a une capacité de charge maximale de 108 kW, qui est dynamiquement variable pour fournir des sorties AC jusqu'à 90 kVA / 72 kW et également alimenter des charges CC jusqu'à 72 kW avec une distribution AC & DC intégrée.
Lorsqu'il est utilisé en combinaison avec l'entrée B facultative (entrée à double courant alternatif) qui élimine le besoin d'un ATS traditionnel (Automatic Transfer Switch),Le système intérieur Rectiverter représente le sommet de la flexibilité et de l'évolutivité..
Principales caractéristiques
400 VAC entrée en 3 phases (Y)
400 VAC sortie en 3 phases (Y)
48 VDC entrée/sortie
Maximum de 90 kVA / 72 kW de puissance CA
Sortie en courant continu maximale de 72 kW
Distribution du courant alternatif
Option de distribution en courant continu
Option A+B (entrée à double courant alternatif)
Option LVBD
Jusqu'à 4 cordes de batterie
Construit dans la technologie de transfert
Capacité de surcharge de 150%, 15S
courant de démarrage rapide de 600% 20 ms
Pour une utilisation à chaud
Contrôleur Smartpack2

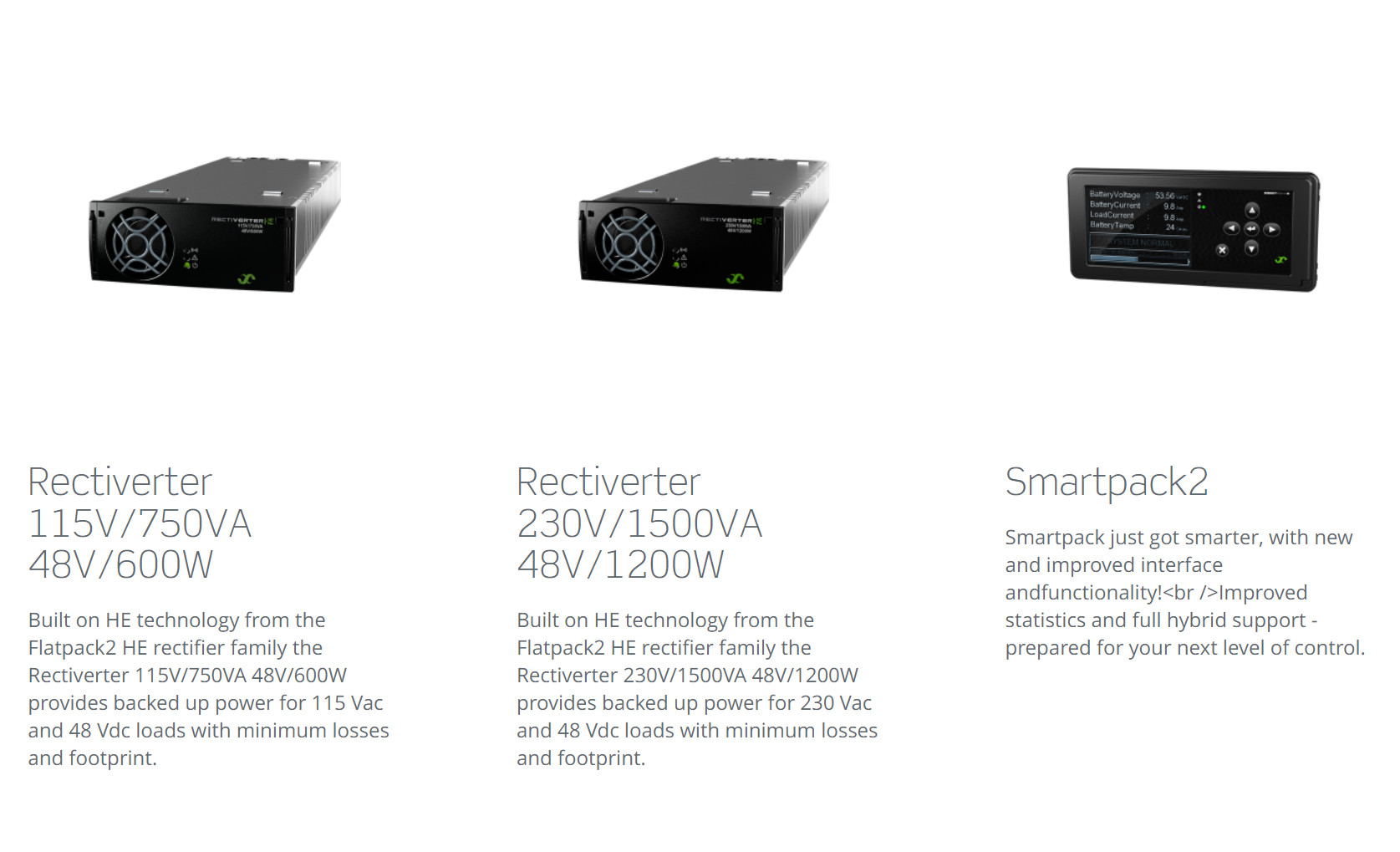

Fonctionne en parallèle avec les redresseurs Flatpack2
Conformité globale
Technologie brevetée de l'enseignement supérieur
Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Paramètres:
|
| Modèles / informations de commande |
|
Le nombre de cycles est calculé en fonction de l'intensité de l'électricité. |
| Famille de produits |
|
Le nombre d'exemplaires est le suivant: |
| Données de sortie CA |
| Voltage (par défaut) / (plage réglable) 1) |
|
Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Fréquence (mode par défaut de l'onduleur) |
|
50 Hz (adaptatif) |
| Fréquence (mode de l'onduleur réglable) |
|
50 Hz, 60 Hz ou la dernière synchronisation 50/60 Hz (adaptive) |
| Puissance maximale (continue / surcharge (< 15 s)) |
|
Pour les appareils à commande numérique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: |
| Le courant maximal/phase (continu / surcharge (< 15 s)) |
|
Le montant de l'émission est calculé à partir de l'émission de la valeur de l'émission. |
| courant (maximum) démarrage/phase rapide (20 ms) |
|
640 A (6 x nominale) |
| Restez en attente (baisse de tension) (avant de passer à la batterie) |
|
> 5 ms @ 72 kW de charge |
| THD |
|
< 1,5% à charge résistive |
|
Caractéristiques de sortie
|
Module: fusible en L et N, branche à chaud
Distribution AC à 1 pôle ou à 3 pôles (connexion directement sur MCB)
Capacité maximale du disjoncteur selon le disjoncteur maximal recommandé pour le module rectificateur
|
| Les données de sortie en courant continu |
| Voltage (par défaut) / (plage réglable) |
|
53.5 VDC / 43 à 58 VDC |
| Puissance (entrée nominale maximale) |
|
72 kW 2) |
| Le débit d'électricité doit être supérieur à: |
|
1500 A 2) |
| Temps d'attente, puissance de sortie maximale |
|
> 10 ms; VOUT > 41 VDC |
| Caractéristiques de sortie |
|
À l'épreuve du court-circuit. |
| Données d'entrée |
| Voltage d'entrée du courant alternatif principal ((3 phase Y) |
|
320 à 475 VAC, |
| courant alternatif/phase ((à tension de sortie nominale) (selon le type de module) |
140 à 240 ARMS 4) |
| Fréquence (par défaut: gamme de synchronisation) |
|
47-53 et 57-63 Hz |
| Fréquence (réglable: gamme de synchronisation) |
|
47-53 Hz, 57-63 Hz ou les deux (adaptif) |
| Facteur de puissance / THD |
|
> 0,99 à 50% de charge ou plus / < 3,5% |
| Tension nominale / plage étendue (sans surcharge) 3) |
|
Le système d'aération doit être équipé d'un système d'aération de freinage. |
| courant continu (maximum) |
|
1920 A / 2700 A pendant la surcharge (15s) |
| Caractéristiques d'entrée |
|
Module : Fuseau en L et N, branchement à chaud, Varistor, branchement à chaud
Les terminaux à vis individuels d'entrée CA de 150 mm2 pour L1-L3, N & PE
|
| Le disjoncteur de batterie |
| Disjoncteur à batterie à un pôle |
2*TPS 2 détenteur (800-1600 A) |
4*TPS 00 détenteur (250-600 A) |
| Les options |
| Puissance maximale d'entrée B (avec FP2 HE, redresseurs de 2 kW) |
|
72 kW |
| Puissance maximale d'entrée B (avec FP2 HE, redresseurs de 3 kW) |
|
108 kW |
| Distribution en courant continu (connexion directement sur l'interrupteur) |
|
1-125 A, 1 disjoncteur (max 30 pc 18 mm, max 20 pc 27 mm) |
| Le nombre de points d'intersection est le nombre de points de contact. |
|
1800 A |
| Autres spécifications |
| Efficacité |
> 96% (mode principal (CA/CA et CA/CC)), > 94% (mode à onduleur (CA/CC)) |
| Classe de protection |
IP 20 |
|
|
| Température de fonctionnement |
-40 à +55°C (-40 à +131°F), humidité 5 - 95% RH non condensant |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante |
| Les dimensions [WxDxH] / poids |
Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être appliquées: |
| Normes de conception |
| Sécurité électrique |
EN 60950-1, EN 62040-1 Sécurité des UPS |
|
| CEM |
Le système de régulation de l'énergie doit être conforme à la norme ETSI EN 300 386.1.6.1, FCC CFR 47 Partie 15
Pour les appareils de traitement des eaux usées, la norme EN 61000-6-1
|
|
|
Environnement
|
Le système d'exploitation doit être conforme à la norme ETSI EN 300 019:
Les conditions de fonctionnement normales doivent être conformes à la norme IEC/EN 62040-3:2011, clause 4.1 RoHS (2011/65/UE) et aux RAEE (2002/96/CE)
|
|
1) Les gammes de tension de sortie sont configurées en usine et disposent d'une clé individuelle dans le châssis supérieur
3) 40 - 45 VDC: performance réduite - aucune augmentation de puissance et THD de tension accrue sur la sortie CA.
|
2) La charge CA est prioritaire.à dispositionLa puissance et le courant de sortie en courant continu dépendent de la puissance instantanée
la charge CA et la tension d'entrée CA; c'est-à-dire au maximum 48 kW/1000 A à pleine puissance CA et entrée nominale pour 230 VAC.
4) Si la tension en courant continu est inférieure à 43 V, le courant d'entrée peut augmenter au-dessus de ce niveau
|
* Le réacteur intérieur avec alimentation AC & DC dans un cabinet
