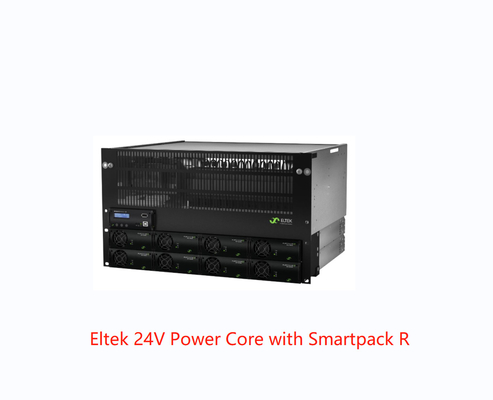

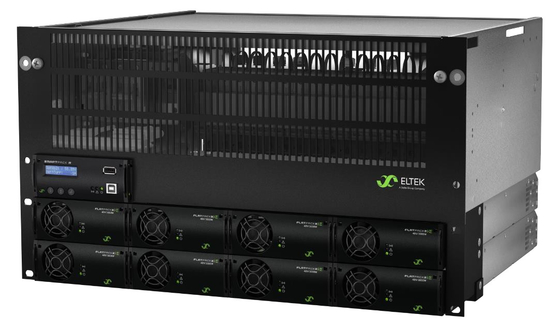

Eltek a intégré le système de l'alimentation 24V 5U/8U 300A/600A avec le contrôleur de Smartpack R et le module de Flatpack2 48/1800HE
La combinaison de la conception, de la densité de puissance et de la fiabilité rentables fait au Flatpack2 une famille de produits qui tient vraiment et fournit la disponibilité inégalée de réseau. T
il polyvalence du redresseur Flatpack2 veut dire cela
il peut être employé dans une grande variété d'applications 48VDC et 24VDC à travers le globe
APPLICATIONS
TÉLÉCOM – MOBILES/RADIO
· Sites par radio de cellules de stations de base
· LTE/4G/WiMax
· Systèmes répartis d'antenne
· Micro-onde
· Bande large
TÉLÉCOM – FIXES
· Serveurs/commutateurs de téléphonie
· Optique des fibres/FTTx
· Micro-onde
· Câble
· Bande large
FONCTIONNALITÉS CLÉ
l · SYSTÈME COMPLET

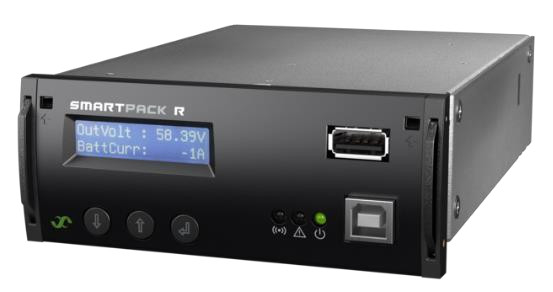

l · CONTRÔLEUR DE SMARTPACK R
l · CONTRÔLE AVANCÉ ET
l SURVEILLANCE PAR LE PORT ETHERNET
l · USB DACTYLOGRAPHIENT UN CENTRE SERVEUR POUR LE PÉRIPHÉRIQUE PRÊT À BRANCHER
l DISPOSITIFS (PAR EXEMPLE WIFI ; COMMANDES INSTANTANÉES)
l · USB DACTYLOGRAPHIENT B POUR LE CONTRÔLE
l · RENDEMENT ÉLEVÉ SUPERBE
l REDRESSEURS
l · MODULES QUE L'ON PEUT BRANCHER CHAUDS
l · POSITIONS de BRISEUR de la BATTERIE 6X
l · LVBD
l · 18X DISTRIBUTION de la CHARGE MCB
l · LVLD (FACULTATIF)
l · 5U à la TAILLE 8U
l · APPROBATIONS GLOBALES
Paramètres :
| |
|
|
|
|
|
|
|
|
| MODÈLE |
24VDC |
|
|
48VDC |
|
|
Numéro de la pièce
(Système d'alimentation configuré de télécom)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| MODULE D'ALIMENTATION |

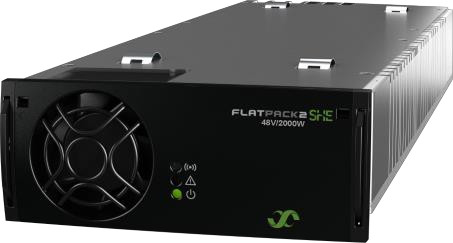

| Flatpack2 redresseur 1) |
Flatpack2 24/1800 IL |
|
Flatpack2 48/2000 LUI ou ELLE Flatpack2 48/3000 LUI ou ELLE |
| DONNÉES D'ENTRÉE |
| Tension (gamme) |
85-300 VCA |
|
|
85-300 VCA (IL module) 85-264 VCA (ELLE module) |
| Fréquence |
45-66 hertz |
|
|
|
|
|
| Configuration de canalisations |
2) individuel/service informatique service informatique de 1p230 VCA TN/3p400 VCA TN/1p230 VCA/3p230 VCA |
| Connexion |
TB, 16 mm2 maximum |
|
|
|
|
| DONNÉES DE PRODUCTION |
| Tension |
+24 VOLTS CONTINU |
|
|
-48 VOLTS CONTINU |
|
| Actuel (maximum) |
600 A |
|
|
600 A |
|
|
| DISTRIBUTION DE BATTERIE |
|
| Nombre de positions de briseur de batterie |
6x 100 A |
|
|
|
|
|
| LVBD |
Défaut 300 A A/600 |
|
150 facultatifs A/500 A/600 A A/300 |
| LA RÉPARTITION DES CHARGES |
|
| Nombre de positions de la charge MCB |
18x 18 millimètres ou 9x 18 millimètre + 6x 27 millimètres |
|
|
|
| LVLD |
300 facultatifs A A/600 |
|
150 facultatifs A/500 A/600 A A/300 |
| Type de briseur de charge |
DIN sur rail, 18 millimètres et 27 millimètres de large (13 millimètres sur demande) |
|
| CONTRÔLE ET SURVEILLANCE |
|
| Unité de contrôle et de surveillance 3) |
Smartpack R |
|
|
|
|
|
| Entrées |
entrées de 6x Digital (pour la surveillance de l'équipement externe) |
|
| Sorties |
relais de l'alarme 6x |
|
|
|
|
|
| D'AUTRES CARACTÉRISTIQUES |
|
| Isolement |
3,0 kVAC – entrée à produire
1,5 kVAC – entrée à mettre à la terre
0,5 kVDC – sortie à mettre à la terre
|
|
|
|
|
| Température de fonctionnement |
°C -40 à +60 [- °F 40 à +140] |
|
|
|
|
| Température de stockage |
°C -40 à +85 [- °F 40 à +185] |
|
|
|
|
| Dimensions (W X D X H) 4) |
482 x 380 taille de x H millimètres [19 x pouce 14,9 de x H] (h) :
- 5U : 222 millimètres [8,8 pouces]
- 6U : 267 millimètres [10,5 pouces]
|
482 x 380 taille de x H millimètres [19 x pouce 14,9 de x H] (h) :
- 5U : 222 millimètres [8,8 pouces]
- 6U : 267 millimètres [10,5 pouces]
- 7U : 311 millimètres [12,3 pouces]
- 8U : 356 millimètres [14 pouces]
|
| Poids (à l'exclusion des modules) |
Approximativement 5 kilogrammes [11 livres] |
|
|
|
|
| NORMES DE CONCEPTION |
|
| Sécurité électrique |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| EMC |
En 300 de l'ETSI 386 v1.3.2
En 61000-6-2 /-3
|
|
|
|
|
| Environnement |
En 300 019-2-1 (classe 1,2) /-2 (classe 2,3) /-3 (classe 3,2) de l'ETSI
EN 300 132-2 DE L'ETSI
Fonctionnement normal selon la clause 4,2 de 62040-5-3:2016 du CEI. D'autres conditions de fonctionnement selon la clause 4,3 de 62040-5-3:2016 du CEI, doivent être conseillées
|
|
1) Voir la fiche technique du redresseur Flatpack2 pour des détails
2) Quand le système est configuré sans option de dispositif de SPD
|
3) Voir la fiche technique de contrôleur de Smartpack R pour des détails
4) La profondeur minimum recommandée d'armoire est de 400 millimètres [15,7 pouces]
|
Produits connexes :
(Flatpack2 48/3000 ELLE)(contrôleur de Smartpack R)(controlelr de Smartpack S)
Solutions
Nous fournissons les solutions complètes comprenant l'étude de site, proposons le plan professionnel selon la demande du client, le support technique, et le service de maintenance des entreprises de télécommunications dans et hors de la Chine. Nous avons une équipe compétente et un réseau des associés de confiance autour du monde.
FAQ :
1. Comment commandez-vous la qualité ?
: Tous les produits avant l'expédition sont les scénarios simulés d'utilisation, la charge et l'essai partageant de chargement et actuel complet pour assurer la qualité du produit.
2. Quelle est votre quantité d'ordre minimum ?
: Il n'y a aucune quantité d'ordre minimum, et une peut également être faite. La seule différence est le prix et le programme.
3. Pouvez-vous présenter votre société ?
: Je suis très honoré. Je t'enverrai le document de l'introduction de la société plus tard pour te donner une introduction plus complète et plus directe à notre information de société.
4. Quels sont les avantages de votre société ?
: Inventaire suffisant, et garantie d'approvisionnement pour le renouvellement suivant de l'approvisionnement, flexible fourni selon différent aux différents besoins des clients, fournissant différentes solutions.
5. Est-ce que je peux envoyer des échantillons ? Rapportez-le moi avec le prix ?
: Vous pouvez envoyer des échantillons, les échantillons sont sujets à la grande fierté, et le fret doit être soutenu par vous.
6. Comment faites votre affaire de société avec le problème sur la qualité ?
: Notre société avait fait cette industrie pendant presque 10 années. Elle a déjà eu une certaine réputation. Nous l'analyserons soigneusement. Si c'est en effet notre problème de qualité, vous pouvez reposer assurément qu'il en fera des choses selon l'accord contractuel et ne vous a jamais laissé ont après les inquiétudes, notre équipe de service serez heureux de vous servir.
7 que diriez-vous de la qualité ?
: 100% original avec le nouveau paquet. nous examinerons chaque article avons avant signalé pour s'assurer chaque article avec la bonne qualité.
8 combien de mois pour la garantie ?
: garantie de qualité de 1 an
9 comment traiter un inférieur - marchandises de qualité ?
: Les marchandises peuvent être poteau par avec notre charge des honoraires de poteau pour tous les mauvais produits de qualité dans le temps de garantie.
