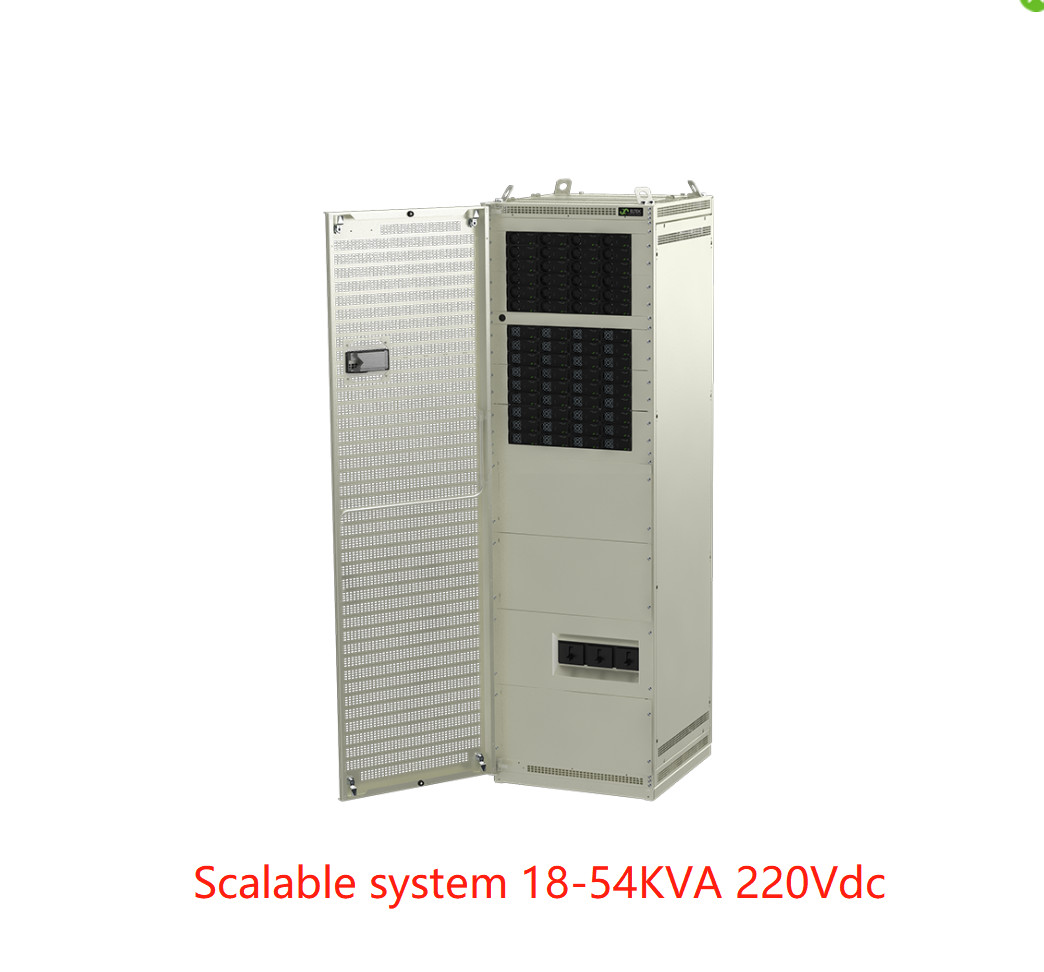

Système intérieur rectiverter Eltek Système évolutif 18-54KVA Alimentation de secours AC 220Vdc pour 400 VAC ou 230Vac (CIEJ3643.4xxx)
Système intérieur rectiverter Eltek Système évolutif 18-54KVA Alimentation de secours AC 220Vdc pour 400 VAC ou 230Vac (CIEJ3643.4xxx)

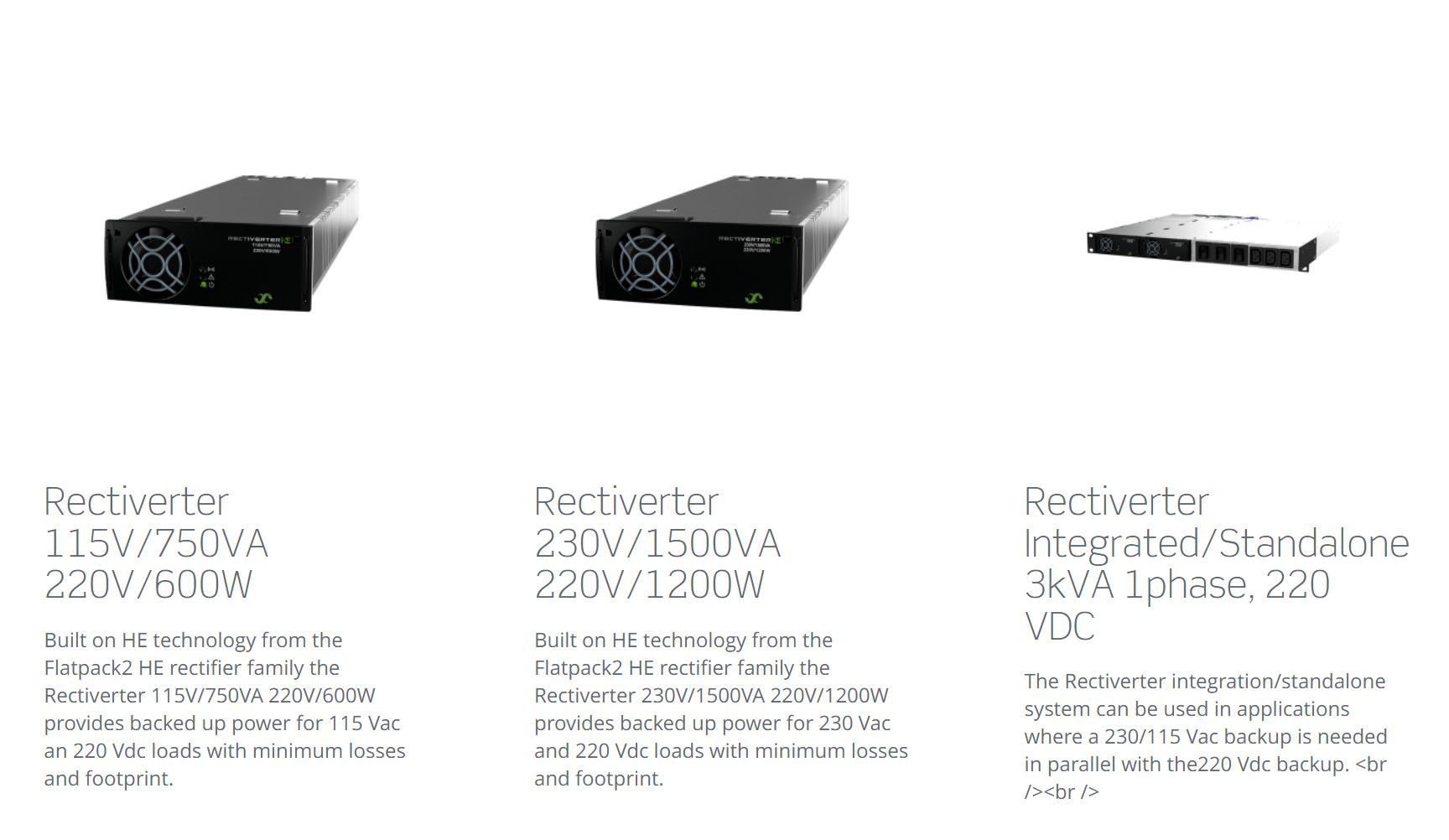

Le système intérieur Rectiverter évolutif fournit une alimentation de secours AC pour
charges 3 phases 400 VAC ou 1 phase 230 VAC, et une alimentation 220 VDC pour la batterie
charge et charges CC optionnelles. La sortie CC flexible peut être réglée pour
recharger une grande batterie de secours avec un temps de protection allant jusqu'à 10 heures.
En combinaison avec l'entrée B optionnelle (double entrée AC) élimine le
besoin d'un ATS traditionnel (commutateur de transfert automatique). Où le passage de l'entrée A à B
, est une opération transparente sans
interruption sur la charge AC
.
En combinaison avec l'entrée B optionnelle (double entrée AC) élimine le besoin d'un ATS traditionnel (commutateur de transfert automatique). Où le passage de l'entrée A à B, est une opération transparente sans interruption sur la charge AC.
Lorsqu'il est configuré avec une double entrée AC pour une utilisation en tant qu'ASI AC, il est classé comme - VFI SS 111 selon EN 62040-3
Principales caractéristiques
l Entrée 3 phases 400 VAC (Y)
l Sortie 3 phases 400 VAC (Y)
l Entrée/sortie 220VDC
l Sortie AC max. 54 kVA / 43,2 kW
l Sortie CC max. 43,2 kW
l Sortie AC en vrac protégée
l Option A+B (double entrée AC)
l Option de dérivation manuelle
l Jusqu'à 4 chaînes de batteries
l Technologie de transfert intégrée
l Capacité de surcharge de 150 %, 15S
l Courant de déclenchement rapide de 600 % 20 ms
l Branchable à chaud

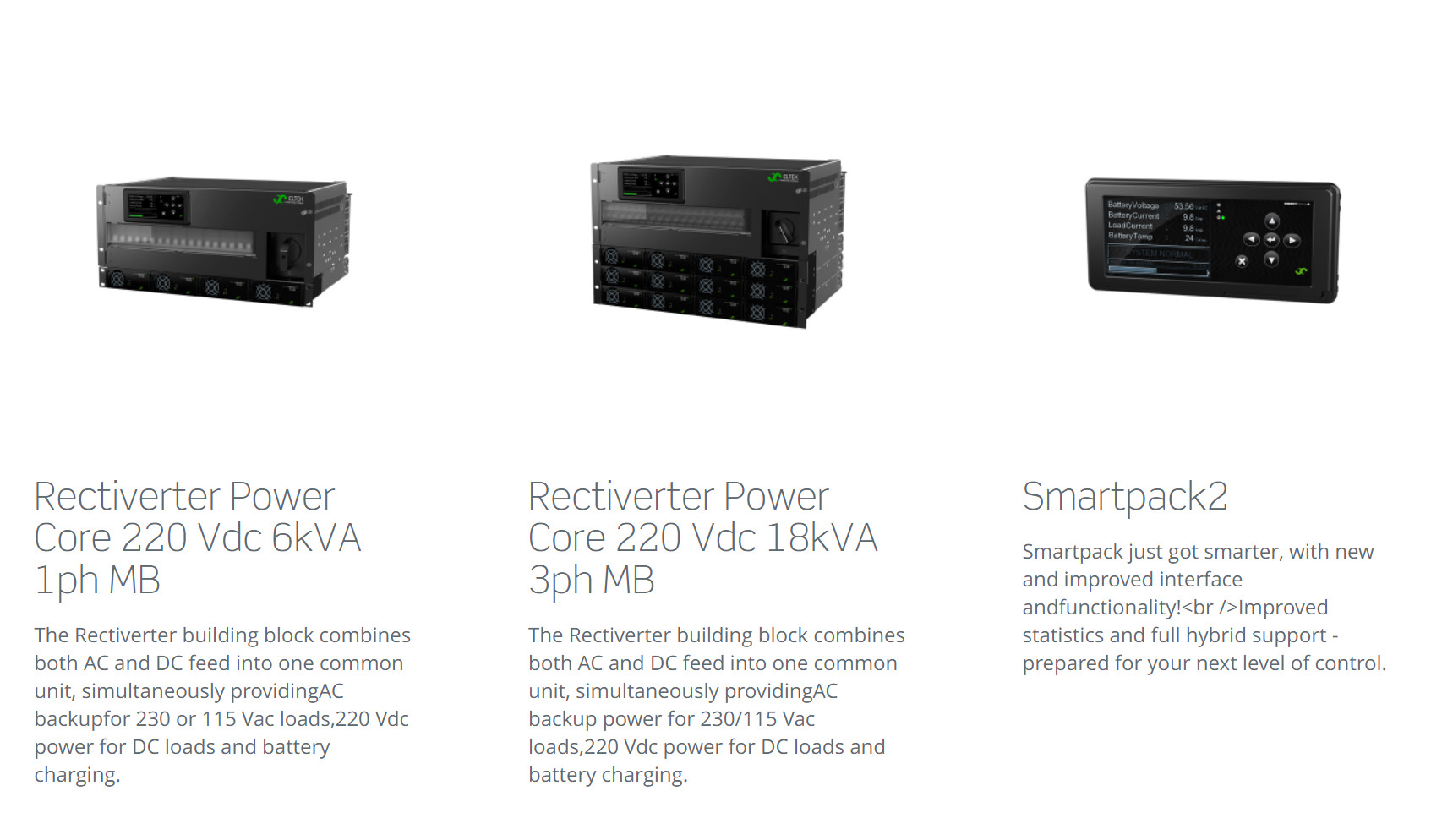

l Contrôleur Smartpack2
l Fonctionne en parallèle avec les redresseurs Flatpack2
l Conformité globale
l Technologie HE brevetée
Paramètres :
|
| Modèles / informations de commande |
54 kVA + 48 kW Entrée A |
54 kVA + 48 kW Entrée B |
| Famille de produits |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DONNÉES DE SORTIE AC |
| Tension (par défaut) / (plage réglable)1) |
|
400 VAC 3 phases (Y) / 346-415 VAC |
| Fréquence (mode onduleur par défaut) |
|
50 Hz (adaptatif) |
| Fréquence (mode onduleur réglable) |
|
50Hz, 60Hz ou dernière synchronisation 50/60Hz (adaptatif) |
| Puissance maximale (continue / surcharge (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Courant maximum/phase (continu / surcharge (<15s) ) |
|
78ARMS / 104,4ARMS |
| Courant (maximum) Déclenchement rapide/phase (20ms) |
|
380A (6 x nominal) |
| Maintien (creux de tension) (avant de passer à la batterie) |
|
> 5 ms à une charge de 43,2 kW |
| THD |
|
< 1,5 % à charge résistive |
| Fonctionnalités de sortie |
Module : Fusible en L et N, branchable à chaud
Borniers à vis individuels de sortie AC 100 A MCCB, 70 mm2 pour L1-L3, N et PE
|
| DONNÉES DE SORTIE CC |
| Tension (par défaut) / (plage réglable) |
|
122,5 VDC / 97 - 145 VDC |
| Puissance (maximum @entrée nominale) |
|
43,2 kW 2) |
| Courant (maximum @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Temps de maintien, puissance de sortie maximale |
|
>10ms ; VOUT > 97 VDC |
| Fonctionnalités de sortie |
|
Protection contre les courts-circuits, Arrêt en cas de surtension
Connexion d'entrée/sortie de batterie au boulon M10
|
| DONNÉES D'ENTRÉE |
| Tension d'entrée secteur AC (3 phases Y) |
|
320-475 VAC, |
| Courant AC/phase (à la tension de sortie nominale) (selon le type de module) |
92-138 ARMS 4) |
| Fréquence (par défaut : plage de synchronisation) |
|
47-53 et 57-63 Hz |
| Fréquence (réglable : plage de synchronisation) |
|
47-53 Hz, 57-63 Hz ou les deux (adaptatif) |
| Facteur de puissance / THD |
|
> 0,99 à 50 % de charge ou plus /< 3,5% |
| Tension CC nominale / plage étendue (pas de surcharge)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| Courant CC (maximum) |
|
450 A / 648 A pendant la surcharge (15s) |
| Fonctionnalités d'entrée |
Module : Fusible en L et N, branchable à chaud, Varistance, branchable à chaud
160 A MCCB, borniers à vis individuels d'entrée AC 70 mm2 pour L1-L3, N et PE
|
| DISJONCTEUR DE BATTERIE ET DE CHARGE |
| Disjoncteur de batterie à 2 pôles |
|
2*MCCB 630 A |
1*MCCB 880 A |
| Disjoncteur de charge à 2 pôles |
|
- |
1*MCCB 630 A |
| OPTIONS |
| Puissance maximale d'entrée B (avec FP2 HE, redresseurs de 2 kW) |
|
48 kW |
| Interrupteur de dérivation manuelle |
|
2*160 A |
| AUTRES SPÉCIFICATIONS |
| Rendement |
>96% (mode secteur (AC/AC et AC/DC)), >94% (mode onduleur (DC/AC)) |
| Classe de protection |
IP 20 |
|
|
| Température de fonctionnement |
-40 à +55°C (-40 à +131°F), humidité 5 - 95 % HR sans condensation |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions[LxPxH] / Poids |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| NORMES DE CONCEPTION |
| Sécurité électrique |
EN 60950-1, EN 62040-1 Sécurité des ASI |
|
| CEM |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Partie 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Environnement
|
ETSI EN 300 019 : 2-1 (Classe 1.2), 2-2 (Classe 2.3)
Les conditions de fonctionnement normales doivent être conformes à la clause 4.2 de la norme IEC/EN 62040-3:2011
Autres conditions de fonctionnement selon la clause 4.3 de la norme IEC 62040-3:2011, doivent être signalées 2011/65/EU (RoHS) et 2012/19/EU (DEEE)
|
|
1) Les plages de tension de sortie sont configurées en usine et ont un clavetage individuel dans le châssis supérieur
3) 90 - 102 VDC : performances réduites - pas d'augmentation de puissance et augmentation du THD de tension sur la sortie AC.
|
2) La charge AC est prioritaire. MaximumdisponibleLa puissance et le courant de sortie CC sont dépendants de la charge AC instantanée et de la tension d'entrée AC ; c'est-à-dire maximum 28,8 kW/260 A à pleine puissance AC et entrée nominale pour 230VAC.
4) Si la tension CC est tirée en dessous de 97 V, le courant d'entrée peut augmenter au-dessus de ce niveau
|
* L'armoire Rectiverter intérieure avec alimentation AC et CC dans une seule armoire
