Système intérieur Eltek Rectiver Système évolutif 18kva 36kva 54kva 72kva avec une seule entrée CA (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
Le système d'intérieur Rectiverter évolutif fournit une alimentation de secours CA pour des charges de 3 phases de 400 VAC ou de 230 VAC à 1 phase et une alimentation 48 VDC pour la charge de la batterie et les charges en courant continu en option
Système évolutif du réacteur de 18 à 72 kVA
Les systèmes sont disponibles en trois configurations avec une puissance de sortie CA maximale allant jusqu'à 36, 54 ou 72 kVA.
En combinaison avec la sortie CA, le système peut également alimenter des charges CC jusqu'à 57,6 kW avec une distribution CC intégrée pour des charges -48 VDC.
Principales caractéristiques
l 400 VAC 3 phases (Y) entrée
l 400 VAC sortie en 3 phases (Y)
l 48 VDC entrée/sortie
l Maximum de 72 kVA / 57,6 kW de puissance CA
l Puissance maximale en courant continu de 57,6 kW
Distribution du courant alternatif
Option de distribution en courant continu
L Option de contournement manuel
Jusqu'à 4 cordes de batterie
Construit dans une technologie de transfert
Capacité de surcharge de 150%, 15S
I 600% de courant rapide 20 ms
Il est branché chaud
Je contrôle le Smartpack2
L fonctionne en parallèle avec les redresseurs Flatpack2
L Conformité globale
Technologie HE brevetée
Applications
TÉLECOM-MOBILE/sans fil
· LTE/4G/WiMAX
· Système d'antenne distribué
· Le haut débit
· Stations de base radio/sites de cellules
Infrastructure ferroviaire et du métro
· Contrôle et protection
· Signalisation
· GSM-R
· Systèmes de sécurité
Électricité
· Contrôle et protection
Système SCADA
Paramètres:
|
Système évolutif 18-72 kVA, entrée unique
|
| Modèles / informations de commande |
36 kVA |
54 kVA |
72 kVA |
| Famille de produits |
Le montant de la garantie est calculé à partir du montant de la garantie. |
Le montant de la garantie est calculé en fonction des conditions suivantes: |
Le montant de la garantie est calculé en fonction des conditions suivantes: |
| Données de sortie CA |
| Voltage (par défaut) / (plage réglable) 1) |
|
Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Fréquence (mode par défaut de l'onduleur) |
|
|
50 Hz (adaptatif) |
|
| Fréquence (mode de l'onduleur réglable) |
|
50 Hz, 60 Hz ou la dernière synchronisation 50/60 Hz (adaptive) |
| Puissance maximale (continue / surcharge (< 15 s)) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| Le débit maximal de courant/phase ((surcharge continue)) |
52 ARMS / 69,6 ARMS |
78 ARMS / 104,4 ARMS |
Le montant de l'indemnité est calculé à partir de l'indice d'indemnisation. |
| courant (maximum) démarrage/phase rapide (20 ms) |
256A (6 fois nominale) |
380A (6 fois nominale) |
512A (6 x nominale) |
| Restez en attente (baisse de tension) (avant de passer à la batterie) |
|
|
> 5 ms à pleine charge |
|
| THD |
|
|
< 1,5% à charge résistive |
|
|
Caractéristiques de sortie
|
Module: fusible en L et N, branche à chaud
Distribution AC à 1 pôle ou à 3 pôles (connexion directe sur MCB ou MCCB)
Capacité maximale du disjoncteur selon le disjoncteur maximal recommandé pour le module rectificateur
|
| Les données de sortie en courant continu |
| Voltage (par défaut) / (plage réglable) |
|
|
53.5 VDC / 43 à 58 VDC |
|
| Puissance (entrée nominale maximale) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Le débit d'électricité doit être supérieur à: |
600 A 2) |
900 A 2) |
1200 A 2) |
| Temps d'attente, puissance de sortie maximale |
|
|
> 10 ms; VOUT > 41 VDC |
|
| Caractéristiques de sortie |
|
À l'épreuve du court-circuit. |
| Données d'entrée |
| Voltage d'entrée du courant alternatif principal ((3 phase Y) |
|
|
320 à 475 VAC, |
|
| courant alternatif/phase (selon le type de module) |
56 à 96 ARMS 4) |
84-144 ARMS 4) |
112-192 ARMS 4) |
| Fréquence (par défaut: gamme de synchronisation) |
|
|
47-53 et 57-63 Hz |
|
| Fréquence (réglable: gamme de synchronisation) |
|
|
47-53 Hz, 57-63 Hz ou les deux (adaptif) |
| Facteur de puissance / THD |
|
|
> 0,99 à 50% de charge ou plus / < 3,5% |
| Tension nominale / plage étendue (sans surcharge) 3) |
|
|
Le système d'aération doit être équipé d'un système d'aération de freinage. |
|
| courant continu (maximum) / en cas de surcharge (15s) |
768 A / 1080 A |
1152 A / 1620 A |
1536 / 2160 A |
| Caractéristiques d'entrée |
|
Module : Fuseau en L et N, branchement à chaud, Varistor, branchement à chaud
Les terminaux à vis individuels d'entrée CA de 120 mm2 pour L1-L3, N & PE
|
| Le disjoncteur de batterie |
| Disjoncteur à batterie à un pôle |
|
2*TPS 2 (800 à 1600 A) ou 4*TPS 00 (250 à 600 A) |
| Les options |
| Distribution en courant continu (connexion directement sur l'interrupteur) |
1-125 A, disjoncteur MCB à un pôle (max 30 pc 18 mm, max 20 pc 27 mm) |
| Distribution du courant continu (sortie en vrac) |
|
|
2*600 A (2*TPS 00 détenteur 250-600 A) |
| Commutateur de dérivation manuel |
|
|
2*200 A |
|
| Le nombre de points d'intersection est le nombre de points de contact. |
|
|
1800 A |
|
| Autres spécifications |
| Efficacité |
> 96% (mode principal (CA/CA et CA/CC)), > 94% (mode à onduleur (CA/CC)) |
| Classe de protection |
IP 20 |
|
|
|
| Connexion |
Connexion supérieure ou inférieure |
|
|
| Température de fonctionnement |
-40 à +55°C (-40 à +131°F), humidité 5 - 95% RH non condensant |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante |
| Les dimensions [WxDxH] / poids |
Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être appliquées: |
|
| Normes de conception |
| Sécurité électrique |
EN 60950-1, EN 62040-1 Sécurité des UPS |
|
| CEM |
Le système de régulation de l'énergie doit être conforme à la norme ETSI EN 300 386.1.6.1, FCC CFR 47 Partie 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
Environnement
|
Le système d'exploitation doit être conforme à la norme ETSI EN 300 019:
Les conditions de fonctionnement normales doivent être conformes à la norme IEC/EN 62040-3:2011, clause 4.1 RoHS (2011/65/UE) et aux RAEE (2002/96/CE)
|
|
1) Les gammes de tension de sortie sont configurées en usine et disposent d'une clé individuelle dans le châssis supérieur
3) 40 - 45 VDC: performance réduite - aucune augmentation de puissance et THD de tension accrue sur la sortie CA.
|
2) La charge CA est prioritaire.à dispositionLa puissance et le courant de sortie en courant continu dépendent de la charge CA instantanée et de la tension d'entrée CA, c'est-à-dire d'un maximum de 800 W/16,7 A par module à pleine puissance CA et à entrée nominale pour 230 VAC.
4) Si la tension en courant continu est inférieure à 43 V, le courant d'entrée peut augmenter au-dessus de ce niveau
|

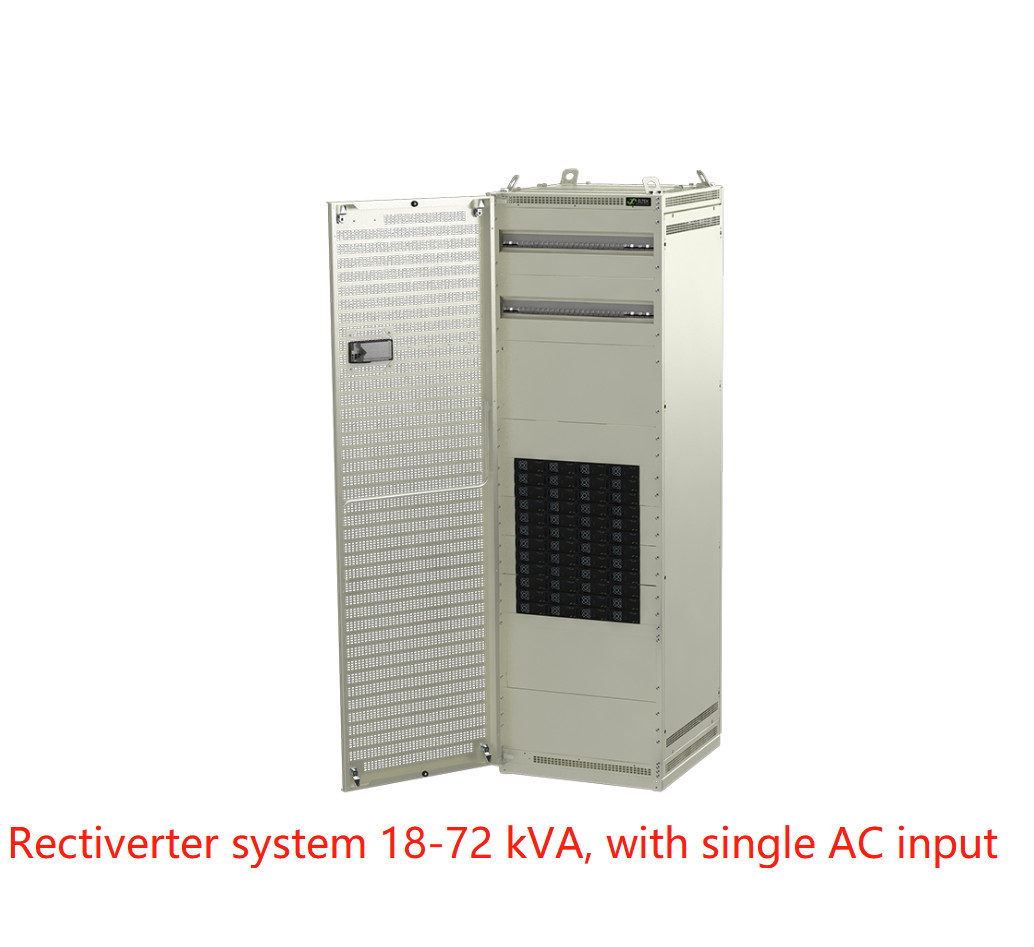

* Le réacteur intérieur avec alimentation AC & DC dans un cabinet

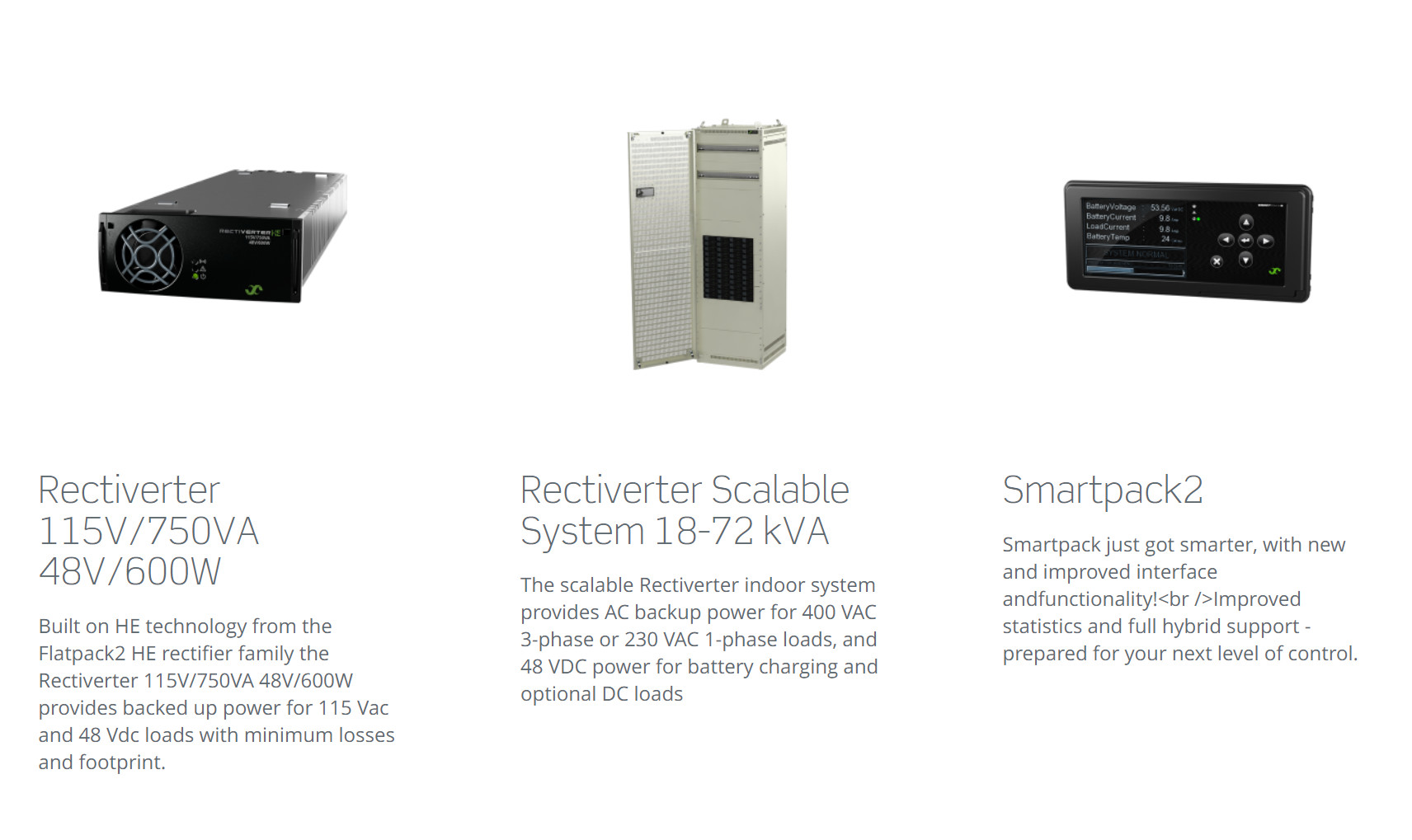

Produits connexes:
