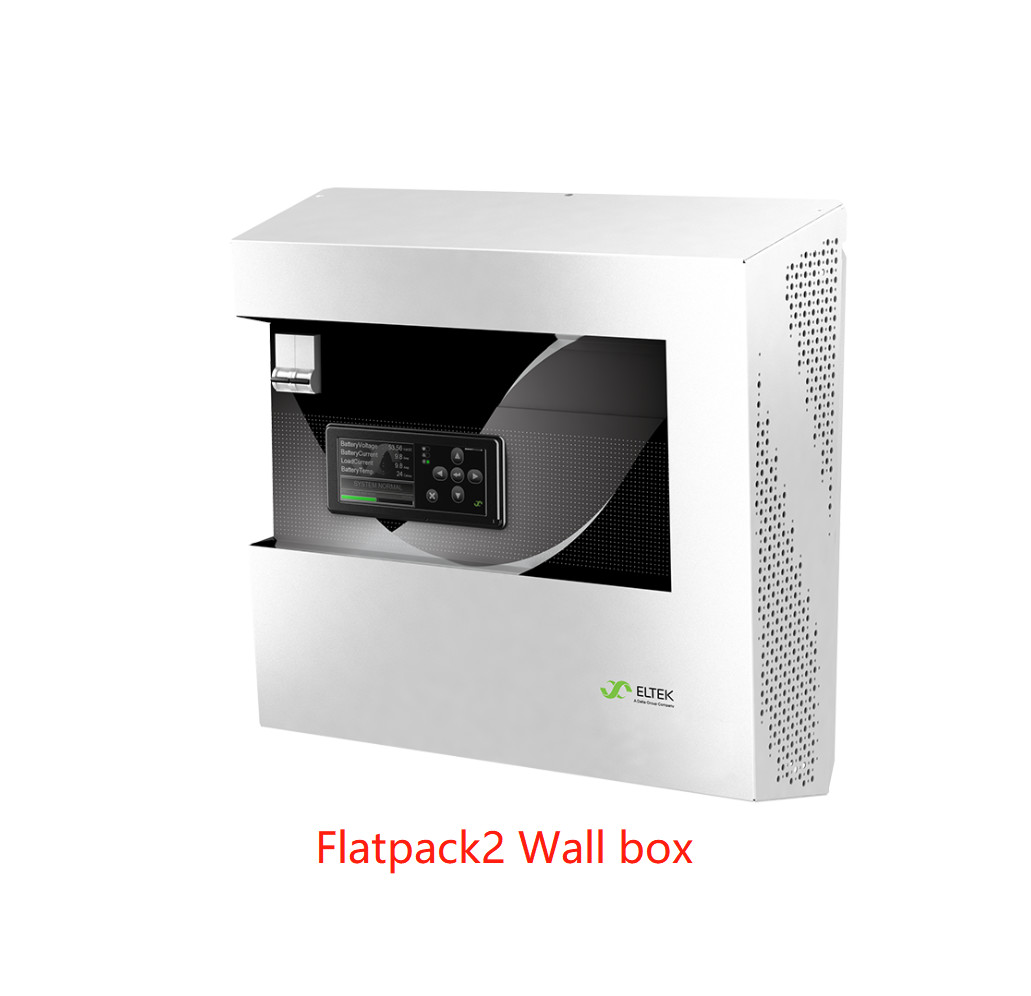

Eltek Flatpack2 Wall Box Systèmes 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC & 125 VDC
Selon le redresseur sélectionné, la sortie CC du système peut être l'une des suivantes : 24V/40-168 A, 48V/15-83 A, 110V/10-34A.
Sa conception compacte et son installation simple en font un ensemble d'alimentation CC mural puissant. La large plage de sortie CC du redresseur le rend adapté au fonctionnement en parallèle avec tous les types de batteries stationnaires, y compris les types plomb-acide ou nickel-cadmium.
Principales caractéristiques
- Conception compacte (L452 x P200 x H450mm)
- Alimentation en vrac ou distribution intégrée
- Contrôleurs numériques (écran couleur TFT 3,2 pouces pour d'excellentes caractéristiques de surveillance et de régulation, y compris une interface Ethernet et Web pour la surveillance à distance)
- Installabilité unique (le capot avant amovible permet un accès facile pour l'installation et les connexions)
- Marqué CE, reconnu UL pour une installation mondiale
Paramètres :
SPÉCIFICATIONS TECHNIQUES |
|
Modèle |
Alimentation en vrac 24-60V |
Alimentation en vrac 110V |
Dist. 2 pôles 24 - 110V |
Dist. 1 pôle -48V |
|
|
Numéro de pièce |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
|
DONNÉES D'ENTRÉE |
|
|
|
|
|
|
Tension (plage) |
85 - 300 VCA |
|
|
Alimentation CA unique |
• |
• |
• |
• |
|
|
Alimentation CA unique avec SPD (OVP Classe 2) |
- |
- |
• |
• |
|
|
Double alimentation CA (par redresseur) |
- |
- |
• |
• |
|
|
Disjoncteur d'entrée recommandé |
16A pour 1 redresseur FP2 dans le système ou 2 redresseurs FP2 avec alimentation individuelle 25A pour 2 redresseurs FP2 dans le système |
|
|
Protection |
Fusible individuel dans les modules redresseurs |
|
|
Connexion |
Directement sur le disjoncteur d'entrée, jusqu'à 25mm2
Borne à vis PE, max 10 mm2et cosse de câble M5 directement au châssis
|
|
|
DONNÉES DE SORTIE |
|
|
|
|
|
|
Tension (par défaut) |
24-60 VCC |
110-125 VCC |
24-110 VCC |
- 48 VCC |
|
|
NiCad, nombre de cellules prises en charge |
18-40 |
85-104 |
18-88 |
38 - 40 |
|
|
Pb, nombre de cellules prises en charge |
12-30 |
54-60 |
54 |
24 |
|
|
Puissance (maximum) @ entrée nominale |
4000 W |
|
|
Courant (maximum) @ entrée nominale |

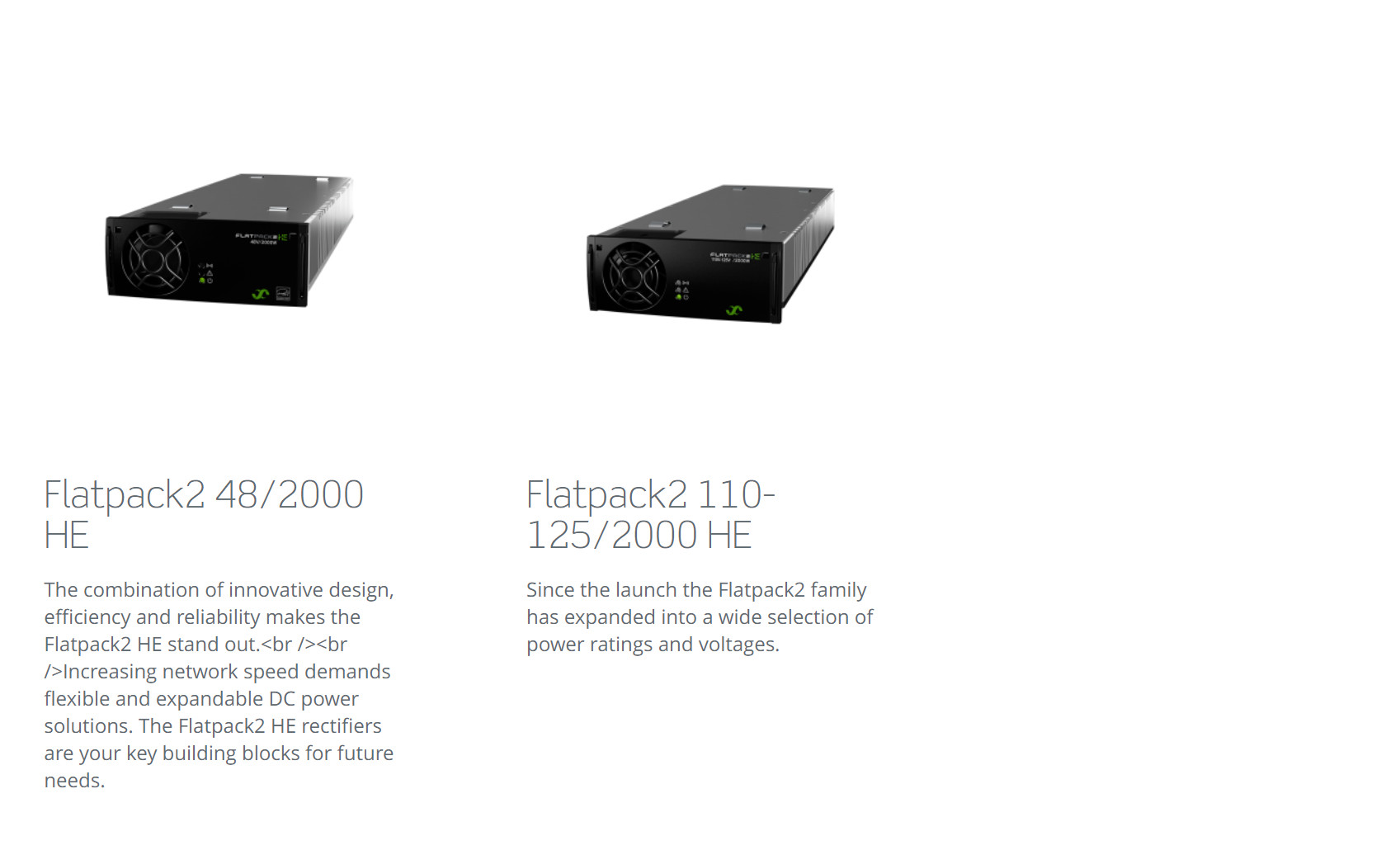

Voir la page précédente ou la fiche technique du redresseur Flatpack2 applicable |
|
|
Sortie en vrac non protégée |
• |
• |
- |
- |
|
|
Sorties de batterie protégées |
- |
- |
2 x 2 pôles (16 - 63 A) |
3 x 1 pôle (16 - 63A) |
|
|
Sorties de charge protégées |
- |
- |
3(42)) x 2 pôles (6 - 63A) |
112)) x 2 pôles (6 - 63A) |
|
|
Shunt et déconnexion de batterie intégrés |
- |
- |
- |
200A |
|
|
Connexion |
Borne, max
35mm2
|
Borne, max
35mm2
|
Directement sur le disjoncteur d'entrée, jusqu'à 25mm2 |
|
|
Protection de sortie dans les redresseurs |
Blocage FET OU fusible, protection contre les courts-circuits et protection contre les températures élevées |
|
|
CONTRÔLE ET SURVEILLANCE |
|
|
|
|
|
|
Unité de surveillance |
Smartpack 2 |
|
|
Fonctionnement local |
Affichage et touches, interface WEB via navigateur standard utilisant WebPower |
|
|
Fonctionnement à distance |
WebPower (Interface WEB, protocole SNMP et e-mail) |
|
|
Relais d'alarme (Connexion : pince ≤ 1,5 mm2) |
6 x Contacts inverseurs sans potentiel (NO, NC, C) [Max 75V/ 2A/ 60W] |
|
|
Entrées |
6 x Configurables (numériques, analogiques) et 3 températures |
|
|
Mesures de courant |
Courant du redresseur et si un shunt de batterie est utilisé ; courant de la batterie et courant de la charge |
|
|
|
Alarmes |
Alarmes de basse et haute tension de sortie (niveaux mineur et majeur), alarme de défaut de terre, alarme de température, alarme de panne de secteur, alarme de capacité restante/faible qualité de la batterie, alarme de déclenchement du disjoncteur de batterie/charge et bien plus encore |
|
|
AUTRES SPÉCIFICATIONS |
|
|
|
|
|
|
Isolation |
3,0 kVCA- entrée vers sortie
1,5 kVCA- entrée vers la terre
0,5 kVCC- sortie vers la terre3)
|
|
|
Température de fonctionnement |
-40 à +45°C (-40 à +113°F), humidité 5 - 95% HR sans condensation
La puissance de sortie est déclassée à haute température, voir la fiche technique du redresseur applicable
|
|
|
Classe de protection |
IP21, (IP22, avec couvercle supplémentaire PN : 298484) |
|
|
Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99% HR sans condensation |
|
|
Dimensions[LxHxP] / Poids |
452 x 450 x 200mm (17,8 x 17,7 x 7,9”) / 13 kg (1 module) 15 kg (2 modules) |
|
|
NORMES DE CONCEPTION |
|
|
|
|
|
|
Sécurité électrique |
EN 60950-1-3rdédition |
|
|
CEM |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
|
Environnement |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
2) Selon la configuration de l'entrée secteur CA
3) 1,5 kVCApour Wallbox avec redresseurs Flatpack2 110V
|
