Système d'alimentation Eltek Flatpack2 5U 6U 7U avec module de distribution 300A/ 500A FP2 2000W / FP2 3000W

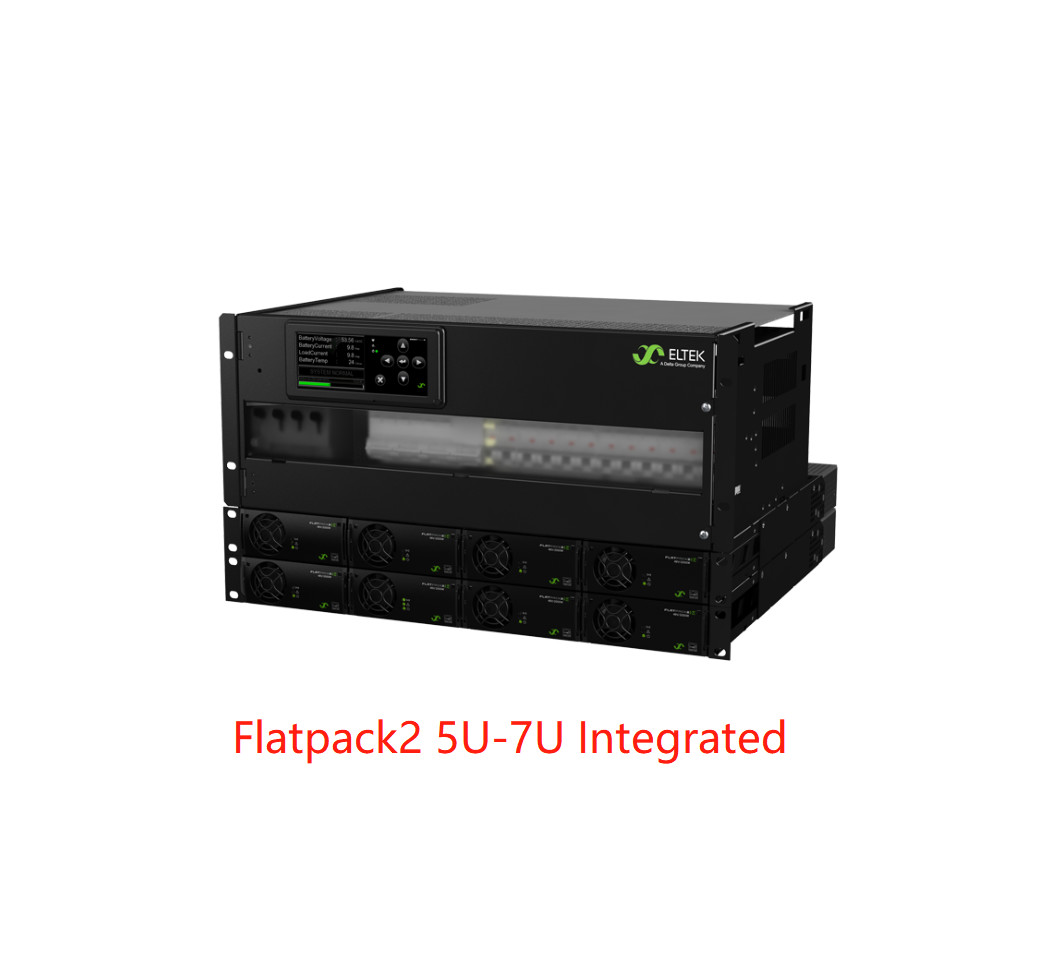

Flatpack2 5U-7U intégré
La distribution 4U est conçue pour répondre à la demande de solutions d'alimentation en courant continu compactes et flexibles.section de la batterie et section de charge.
Les disjoncteurs de batterie rechargeables et les disjoncteurs de charge montés sur DIN assurent une configuration facile ainsi qu'un remplacement en champ.Smartpack2 ou Smartpack S qui possède toutes les fonctionnalités requises dans les applications actuelles et futures.
Principales caractéristiques
- Système complet
- Contrôleur Smartpack2 ou Smartpack S
- Modules branchables à chaud
- Chassis de distribution 19 ′/4U avec porte avant à charnière
- jusqu'à 8 fois plus de disjoncteurs de batterie
- Le montant de l'impôt
- Jusqu'à 20 fois les positions des disjoncteurs
- Législation relative à l'utilisation de l'équipement
- Approbations globales
Données techniques:
|
|
|
|
|
|
|
|
| |
Modèle |
300A DISTRIBUTION |
|
500A DISTRIBUTION |
|
| |
Numéro de pièce
(Système d'alimentation configuré)
|
CTOxxxxx. |
|
|
CTOxxxxx. |
|
| |
Module de puissance |
| |

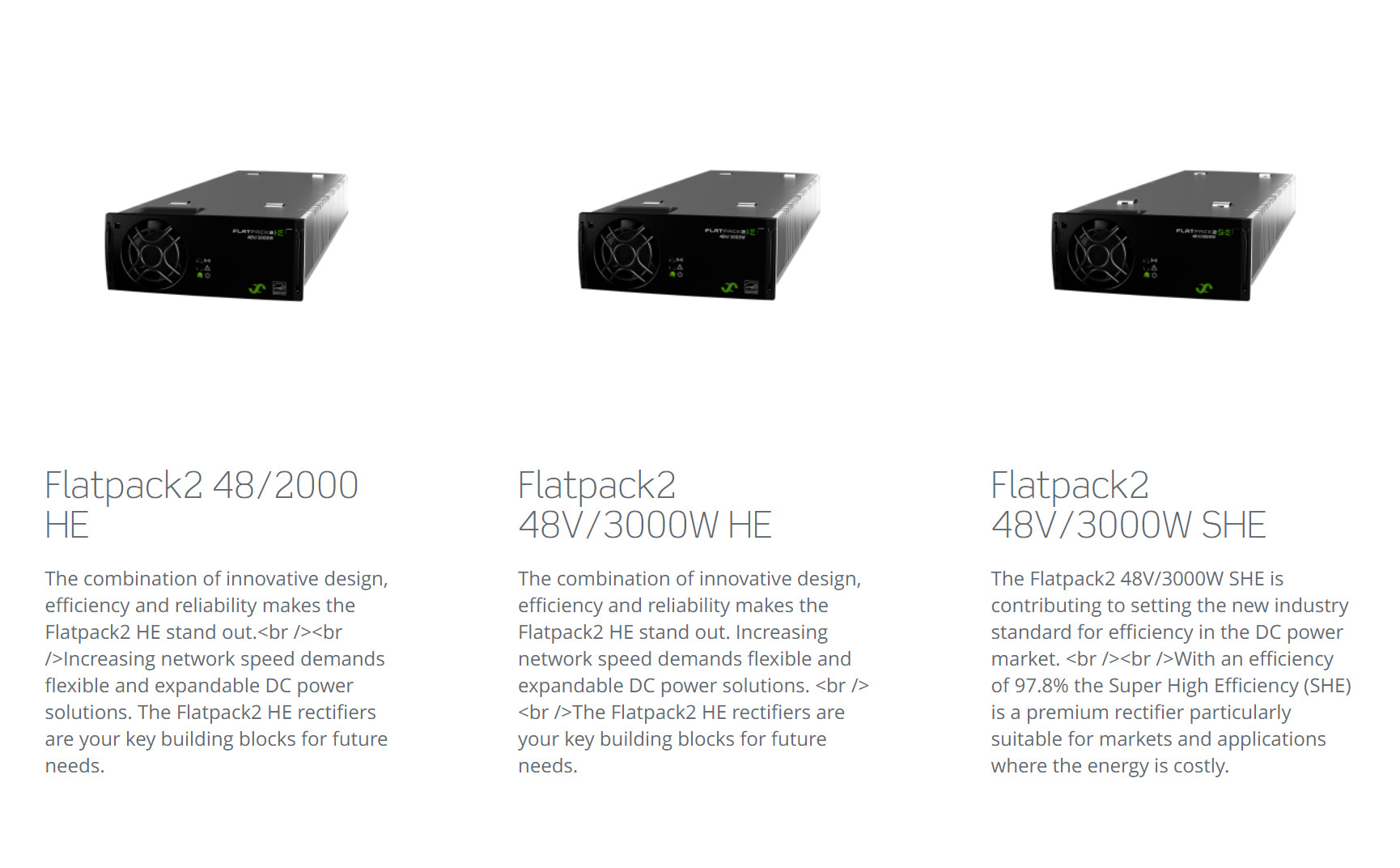

Réglateur à paquet plat2 1) |
Flatpack2 48/2000 HE ou SHE |
|
|
|
|
| |
Données d'entrée |
| |
Voltage (plage) |
Le système de régulation de l'énergie est basé sur les normes de la directive 2008/57/CE. |
|
|
|
|
| |
Fréquence |
45 à 66 Hz |
|
|
|
|
|
| |
Configuration des roues principales |
Les données sont fournies par les autorités compétentes de l'Union européenne. |
Le système de régulation de la fréquence de l'électricité doit être conforme à la norme ISO/IEC 1701:2003. |
| |
Connexion |
Blocs terminaux de 10 mm2 maximum |
|
|
|
|
| |
Les données de sortie |
| |
Voltage |
-48 VDC |
|
|
-48 VDC |
|
| |
Courant (maximum) |
300 A |
|
|
500 A |
|
|
| |
Distribution de la batterie |
|
| |
Nombre de positions des disjoncteurs |
4x ou 6x 100 A |
|
|
8 x 100 A |
|
| |
Le montant de l'impôt |
300 A (par défaut) |
|
|
500 A (par défaut) |
|
| |
Type de disjoncteur de batterie |
Type de connecteur |
|
|
|
|
|
| |
Distribution de la charge |
|
| |
Nombre de positions de charge |
de diamètre inférieur ou égal à 50 mm |
|
|
Jusqu'à 16 x 18 mm |
|
| |
Législation relative à l'utilisation de l'équipement |
Jusqu'à 2x 150 A ou 1x 300 A
(maximum 6x 18 mm ou 4x 27 mm sur chaque LVLD)
|
150 A
(maximum 6x 18 mm ou 4x 27 mm pour le LVLD)
|
| |
Type de disjoncteur |
Monté sur rails DIN, large de 18 mm et 27 mm (13 mm de large MCB et interrupteurs de type plug-in sur demande)
Configurable avec toutes les marques
|
| |
Contrôle et suivi |
| |
Unité de contrôle et de suivi 2) |

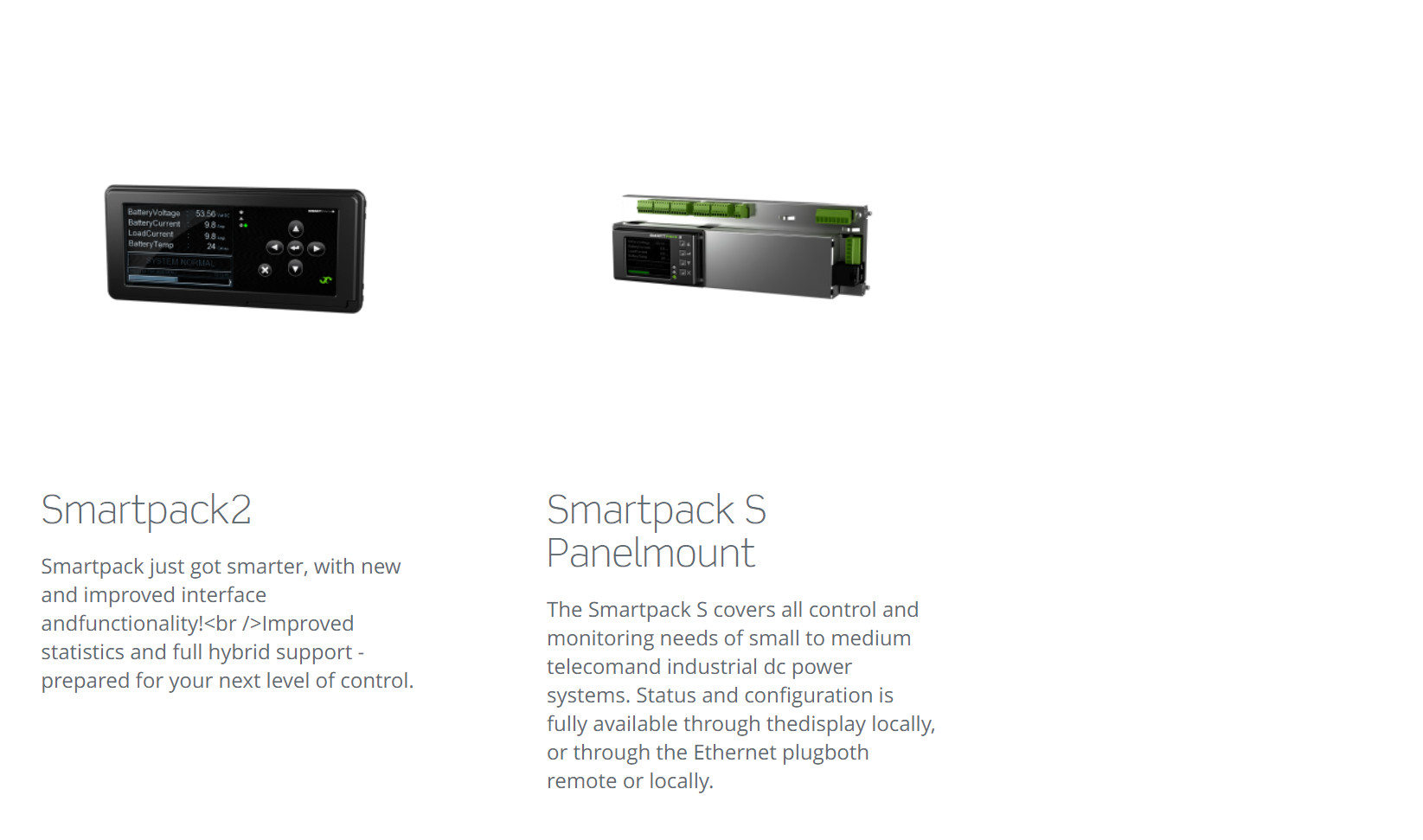

Smartpack2 ou Smartpack S |
|
Le Smartpack2 |
|
| |
Emplacement de montage |
Panneau de porte monté |
|
|
|
|
|
| |
Opération locale |
Opération guidée par menu auto-explicatif via le pavé tactile et l'affichage graphique en couleur |
| |
Fonctionnement à distance |
Ethernet pour la surveillance et le contrôle à distance/locaux via le navigateur WEB |
|
| |
Autres spécifications |
|
| |
Température de fonctionnement |
-40 à +70 °C [-40 à +158 °F] 3) |
|
|
|
|
| |
Température de stockage |
-40 à +85 °C [-40 à +185 °F] |
|
|
|
|
| |
Dimensions (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H pouces] Hauteur (H):
- 5U: 222 mm
- 6U: 267 mm
|
La taille (H): 482 x 380 x H
- 6U: 267 mm
- 7U: 311 mm
|
| |
Poids (à l'exclusion des modules) |
Environ 5 kg |
|
|
|
|
| |
Normes de conception |
|
| |
Sécurité électrique |
Le produit doit être présenté dans un emballage de qualité supérieure. |
|
|
|
|
|
| |
CEM |
Le système d'exploitation de l'équipement doit être conforme à la norme ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Environnement |
Le système d'exploitation de l'appareil doit être conforme à la norme ETSI EN 300 019-2-1 (classe 1.2) /-2 (classe 2.3) /-3 (classe 3.2).
Le nombre de points de contact doit être indiqué.
Conditions de fonctionnement normales conformément à la clause 4 de la norme CEI 62040-5-3:20162. Autres conditions de fonctionnement conformément à la clause 4 de la norme IEC 62040-5-3:20163, doit être informé
|
| |
1) Voir la fiche de données du redresseur Flatpack2 pour plus de détails.
2) Voir la fiche de données du contrôleur pour plus de détails
|
3) +45 à +70 °C [+113 à +158 °F] avec performance réduite
4) La profondeur minimale recommandée de l'armoire est de 400 mm.
|
