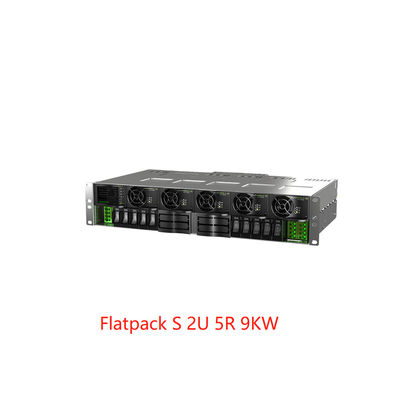

Système d'alimentation Eltek Flatpack S 2U 9KW
Système d'alimentation complet pour télécommunications comprenant un redresseur Flatpack S 48/1800HE 150A avec contrôleur Smartpack S (Numéro de pièce : CTOS0502.nnnn)
Vue d'ensemble du système
Le Flatpack S 2U est un système compact et dense en puissance, construit avec des disjoncteurs et des redresseurs enfichables qui peuvent être facilement configurés pour votre application spécifique, même sur le terrain. La combinaison des redresseurs Flatpack S HE avec le contrôleur Smartpack S garantit un fonctionnement sûr, fiable et respectueux de l'environnement. Avec sa faible profondeur, ce système s'adapte parfaitement à la plupart des armoires et sert d'unité de remplacement idéale. Construit sur la technologie éprouvée d'Eltek, la famille Flatpack S répond aux besoins d'alimentation actuels et futurs.
Caractéristiques principales
- Système d'alimentation intégré complet

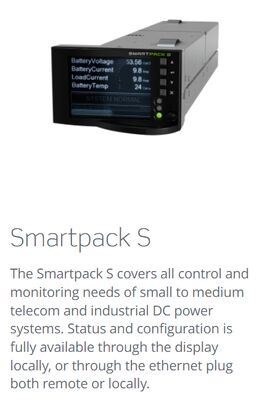

- Contrôleur Smartpack S

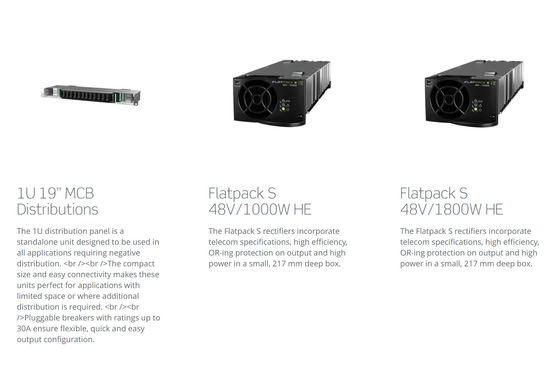

- Redresseurs à haut rendement
- Distribution batterie
- Distribution charge
- Profondeur système de 270 mm
- Conception hauteur 2U
- Redresseurs enfichables à chaud
- Contrôleur enfichable à chaud
- Contrôle et surveillance avancés via port Ethernet
- 4 grands emplacements de disjoncteurs pour batterie et charge
- Distribution MCB 10 x 30A
- Connexion frontale par poussée
- LVBD (Distribution batterie basse tension)
- LVLD (Distribution charge basse tension - optionnel)
Spécifications techniques
| Configuration du modèle |
2BB + 2LB |
2BB + 2LB LVLD |
4BB |
| Numéro de pièce |
CTOS0502.nnnn |
CTOS0502.nnnn |
CTOS0502.nnnn |
| DONNÉES D'ENTRÉE |
| Plage de tension |
85 à 305 VAC (45-66 Hz) / 85 à 250 VDC |
| Courant maximum |
21 ARMS |
| Configuration secteur |
3x monophasé |
| Connexion |
Connexion arrière sur connecteurs Faston (6,3 mm) |
| DONNÉES DE SORTIE |
| Tension nominale |
-48 VDC |
| Courant maximum CE |
150 ADC |
| Courant maximum UR (reconnu UL) |
100 ADC |
| DISTRIBUTION BATTERIE |
| LVBD |
Par défaut |
Par défaut |
Par défaut |
| Disjoncteurs enfichables (calibre max.) |
2x 80 A |
2x 80 A |
4x 80 A |
| Connexion |
Connexion arrière sur goujons M6, max 25 mm² |
| DISTRIBUTION CHARGE |
| LVLD (sur grands disjoncteurs) |
n/a |
Par défaut |
n/a |
| Grands disjoncteurs enfichables (calibre max.) |
2x 80 A |
2x 80 A |
n/a |
| Connexion grands disjoncteurs |
Connexion arrière sur goujons M6, max 25 mm² |
| Petits disjoncteurs enfichables (calibre max.) |
10 x 30 A¹ |
| Connexion petits disjoncteurs enfichables |
Connexion frontale sur bornes à poussoir, max 6 mm² |
| CONTRÔLE ET SURVEILLANCE |
| Smartpack S |
6x Entrées / Sorties et Ethernet² |
| AUTRES SPÉCIFICATIONS |
| Dimensions (L / H / P) |
19" / 2U / 270 mm (couvercle de borne arrière inclus)³ |
| Poids (sans contrôleur, redresseurs et disjoncteurs) |
6,3 kg [13,88 lbs] |
| Montage |
Montage en applique 19" |
| Codage (empêche le mélange des tensions de sortie) |
Codé pour Flatpack S 48 V / 1000 W & 1800 W |
| NORMES DE CONCEPTION |
| Sécurité électrique |
UL60950-1 / EN60950-1 |
| CEM |
ETSI EN 300 386 v1.6.1 EN 61000-6-1 (immunité industrie légère) EN 61000-6-2 (immunité industrie) EN 61000-6-3 + A1 (émission industrie légère) EN 61000-6-4 + A1 (émission industrie) |
| Environnement |
ETS 300 019-2-1 Classe 1.2 ETS 300 019-2-2 Classe 2.3 ETS 300 019-2-3 Classe 3.2 Conditions de fonctionnement normales selon IEC 62040-5-3:2016 clause 4.2. Autres conditions de fonctionnement selon IEC 62040-5-3:2016 clause 4.3, à signaler |
1 Chaque branche de disjoncteur (5 disjoncteurs type B) est calibrée pour un maximum de 80 A au total
2 Voir la fiche technique Smartpack S
3 Un espace de 30 mm à l'avant et à l'arrière du système est requis pour une bonne circulation de l'air
