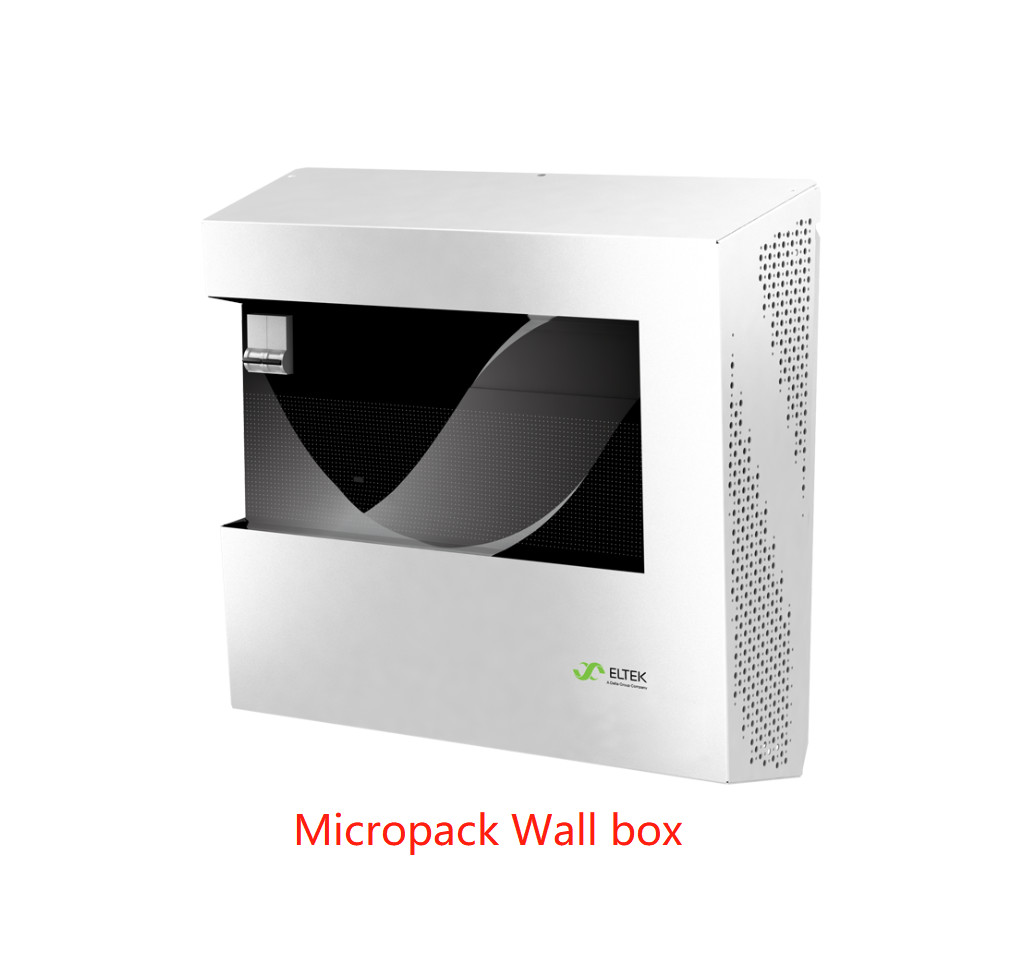

Micropack Wallbox
Le design compact et les batteries de secours internes d'installation et facultatives simples lui fait un réseau de réserve vraiment micro de C.C. Le wallbox de Micropack a été conçu pour des applications industrielles et de télécom avec l'alimentation électrique de l'ordre de 120 - 1000W.
Fonctionnalités clé
- Design compact
- Volume-alimentation ou distribution intégrée
- Contrôleurs de Digital
- La boîte est optimisée pour Micropack avec son refroidissement naturel de convection
- Unique installez la capacité
- La couverture démontable simple efficace temps-à-installent
- L'approvalsMicropack global Wallbox est CE marqué pour l'installation mondiale
APPLICATIONS
l télécom - radio, fibre et bande large
l systèmes d'alimentation.
l industriel – entreprises d'électricité, processus
l industrie, marin et en mer
Paramètres :
| |
Modèle |
Alimentation en vrac Compack |
Alimentation en vrac SP2 |
2 - dist de poteau. Compack |
2 - dist de poteau. SP2 |
1 - dist de poteau. Compack |
|
|
| |
Numéro de la pièce |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
| |
DONNÉES D'ENTRÉE |
|
|
|
|
|
|
| |
Tension (gamme) |
C.A.V de l'alimentation monophasé 1x (85 - 300) |
|
|
| |
Alimentation simple à C.A. |
• |
• |
• |
• |
• |
| |
Alimentation simple à C.A. avec SPD (classe d'OVP 2) |
Option |
Option |
Option |
Option |
Option |
| |
Briseur recommandé d'entrée |
10 A |
| |
Protection |
Fusible individuel dans le module MCB "Marche/Arrêt" de redresseur |
| |
Connexion |
Directement sur l'entrée
MCB, jusqu'à 25mm 2
|
Directement sur l'entrée
MCB, jusqu'à 25mm 2
|
4mm terminaux et maximum 2 |
4mm terminaux et maximum 2 |
Directement sur l'entrée MCB, vers le haut de
à 25mm 2
|
| |
DONNÉES DE PRODUCTION |
|
|
|
|
|
|
| |
Tension |
12-48 C.C DE V |
24-48 C.C DE V |
12-48 C.C DE V |
24-48 C.C DE V |
- 48 VOLTS CONTINU |
|
|
| |
NiCad, nombre de cellules soutenues |
10-11 / 20-22 |
20-22 |
10-11 / 20-22 |
20-22 |
- |
| |
Pb, nombre de cellules soutenues |
6/ 12/24 |
12/ 24 |
6/ 12/24 |
12/ 24 |
24 |
| |
Entrée nominale de puissance (maximum) @ |
W 1000 |
| |
(Maximum) @ entrée nominale actuelle |
40 A |
| |
Sortie en vrac non protégée |
• |
• |
- |
- |
- |
| |
Sorties protégées de batterie |
- |
- |
poteau 1 x 2 (16 - 50 A) |
poteau 1 x 2 (16 - 50 A) |
2 x 1 poteaux (16 - 30A) |
| |
Sorties protégées de charge |
- |
- |
poteau 2 x 2 (1 - 32 A) |
poteau 2 x 2 (1 - 32 A) |
4 x 1 poteaux (2 - 30A) |
| |
Shunt intégré de batterie et LVBD |
- |
- |
- |
- |
50A |
| |
Connexion |
16mm terminal et maximum 2 |
Terminal, maximum
16mm 2
|
16mm terminal et maximum 2 |
16mm terminal et maximum 2 |
4mm terminaux et maximum 2 |
| |
Protection de sortie dans des redresseurs |
Fusible |
| |
CONTRÔLE ET SURVEILLANCE |
|
|
|
|
|
|
| |
Unité de surveillance |
Compack |
Smartpack 2 |
Compack |
Smartpack 2 |
Compack |
|
|
| |
Opération locale |
Interface de WEB |
Affichage et clés |
Interface de WEB |
Affichage et clés |
Interface de WEB |
| |
Opération à distance |
WebPower (interface de WEB, protocole de SNMP et email) |
| |
Nombre des relais d'alarme (NON, COM, OR) |
3 |
6 |
3 |
6 |
3 |
| |
Nombre d'entrées configurables |
3 |
6 |
3 |
6 |
3 |
| |
Mesures actuelles |
Redresseur actuel et si le shunt de batterie est employé ; courant de batterie et courant de charge |
|
| |
Alarmes |
Les basses et à haute production alarmes de tension (niveaux mineurs et importants), alarme de défaut de terre, alarme de la température, alarme de panne de canalisations, alarmes demeurantes de qualité de capacité de batterie, le briseur t de charge de batterie ont déchiré l'alarme et beaucoup davantage |
| |
D'AUTRES CARACTÉRISTIQUES |
|
|
|
|
|
|
| |
Isolement |
3,0 kVAC - entrée à produire
1,5 kVAC - entrée à mettre à la terre
0,5 kVDC - sortie à l'eart h
|
|
|
| |
Température de fonctionnement |
-40 à +45°C (- 40 à +113°F), humidité Rhésus de 5 - de 95% sans condensation
De puissance de sortie sous-sollicite à température élevée, voient la fiche technique pour le redresseur applicable
|
| |
Classe de protection |
IP21, (IP22, avec couverture supplémentaire PN : 298484) |
| |
Température de stockage |
-40 à +85°C (- 40 à +185°F), humidité Rhésus de 0 - de 99% sans condensation |
| |
Dimension [] de WxHxD/poids |
452 x 450 x 200mm (17,8 x 17,7 x 7.9")/7 kilogrammes (à l'exclusion des redresseurs) |
| |
NORMES DE CONCEPTION |
|
|
|
|
|
|
| |
Safet électrique y |
EN 60950-1 DU CEI |
|
|
| |
EMC |
EN 300 DE L'ETSI 386 V.1.3.2
En 61000-6-1/-2/-3/-4/-5*
|
| |
Environnement |
EN 300 019, EN DE L'ETSI 300 132 - 2 DE L'ETSI |
|
* seulement valide pour Wallbox avec 12 et 24 redresseurs de V
|
