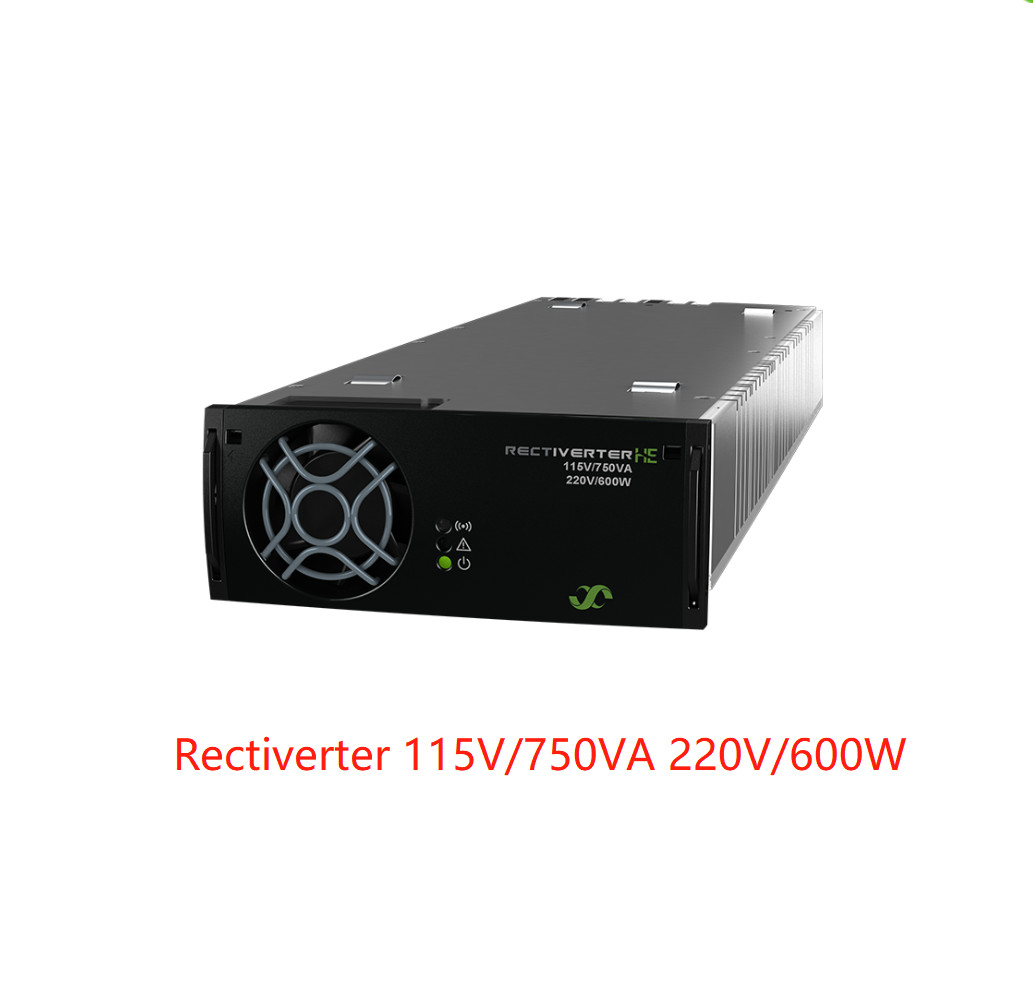

Modèles / informations de commande 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Référence 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| DONNÉES DE SORTIE AC |
| Tension (par défaut) / (plage réglable) 230 VAC / 200 - 240 VAC 115 VAC / 100 - 127 VAC |
| Fréquence (mode onduleur par défaut) 50 Hz (adaptative) 60 Hz (adaptative) |
| Fréquence (mode onduleur réglable) 50Hz, 60Hz ou dernière synchronisation 50/60Hz (adaptative), 94-106Hz6) |
| Puissance maximale (continue / surcharge (<15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Partage de charge ±5% de la puissance active de 10 à 100% de charge |
| Courant maximal (continu / surcharge (<15s) ) 6,5 ARMS / 8,7 ARMS |
| Courant (maximum) Déclenchement rapide (20ms) 32 A (6 x nominal) |
| THD < 1,5 % à charge résistive |
| Protection Fusible en L, Raccordable à chaud, Varistance |
| DONNÉES DE SORTIE DC |
| Tension (par défaut) / (plage réglable) 122,5 VDC / 97 - 145 VDC |
| Puissance (maximum @entrée nominale) 1200 W 1) 150 W 0 W 2) 600 W 1) 75 W 0 W 2) |
| Courant (maximum @VOUT ≤ 108 VDC) 11,11 A 1) 1,38 A - 5,55 A 1) 0,69 A - |
| Temps de maintien, puissance de sortie maximale >10ms ; VOUT > 95 VDC (uniquement en mode redresseur) |
| Partage de courant (10 - 100% de charge) ±5% du courant maximum de 10 à 100% de charge |
| Régulation de tension statique (10 - 100% de charge) ±0,5% |
| Régulation de tension dynamique ±5,0% pour une variation de charge de 10-90% ou 90-10%, temps de régulation < 50ms |
| Ondulation < 500 mVPP , bande passante 30 MHz |
| Protection Protection contre les courts-circuits, Arrêt en cas de surtension, Inversion de polarité, ORing FET et Fusible |
| DONNÉES D'ENTRÉE |
| Tension d'entrée AC (plage / déconnexion basse tension) 185 - 275 VAC / 170 VAC 95 - 140 VAC / 85 VAC |
| Courant AC (maximum) 11,5 ARMS 9,1 ARMS 3) 8,2 ARMS 3) 11,3 ARMS 10,1 ARMS 3) 9,2 ARMS 3) |
| Fréquence (par défaut : plage de synchronisation) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Fréquence (réglable : plage de synchronisation) 47-53 Hz, 57-63 Hz ou les deux (adaptative) |
| Facteur de puissance / THD > 0,99 à 70% de charge ou plus / < 3,5% |
| Protection d'entrée AC Fusible en L et N, Raccordable à chaud, Varistance |
| Tension DC nominale / plage étendue4) 102 - 145 VDC / 90 - 102 VDC |
| Courant DC (maximum) 12,5 A / 18 A pendant la surcharge (15s) 6,3 A / 9 A pendant la surcharge (15s) |
| AUTRES SPÉCIFICATIONS |
| Rendement >96% (mode secteur), >95% (mode onduleur) >93% (mode secteur), >92% (mode onduleur) |
| Isolation 3,85 kVDC - ACIN/OUT vers PE, 3,55 kVDC - ACIN/OUT vers DC, 4,25 kVDC - ACIN/OUT vers CAN/SYNC, 1,75 kVDC - DC vers PE, 3,5 kVDC - DC vers CAN/SYNC |
|
Alarmes : LED rouge Arrêt en cas de tension d'entrée secteur basse et haute, Arrêt en cas de température haute et basse, Défaillance du Rectiverter, Relais d'alarme [NO max 75 VDC / 100 mA] Arrêt en cas de surtension en sortie, Défaillance du ventilateur, Alarme de basse tension de sortie, Défaillance du bus CAN, Bus de synchronisation
(Sortie AC OU alarmes de sortie DC) perdu et échec de la synchronisation
|
| Avertissements : LED jaune Rectiverter en mode de détarage de puissance ou en mode de limitation de puissance ou de courant sur le port DC ou AC, Limitation de courant de sortie à distance activée, Perte de communication CAN avec le contrôleur |
| Fonctionnement normal : LED verte Sortie AC et/ou sortie DC activée et OK |
| MTBF (Telcordia SR-332 Iss.I méthode III (a)) 260 000 heures (@ Tambient : 25 °C) |
| Température de fonctionnement -40 à +75°C (-40 à +167°F), humidité 5 - 95% HR sans condensation |
| Détarage de température au-dessus de 55°C (131°F) 1200W à 480W à 75°C (167°F) pour chaque sortie AC et DC (puissance totale 2000W à 800W) |
| Température de stockage -40 à +85°C (-40 à +185°F), humidité 0 - 99% HR sans condensation |
| Dimensions[LxlxH] / Poids 109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lbs) |
| NORMES DE CONCEPTION |
| Sécurité électrique EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
CEM EN 62040-2:2006 (émissions C1, immunité C2/C3), FCC CFR 47 Partie 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (DEEE) / ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3)
Environnement Conditions de fonctionnement normales selon IEC 62040-5-3:2016 clause 4.2. Autres conditions de fonctionnement selon
IEC 62040-5-3:2016 clause 4.3, doit être conseillé
|
|
1) La charge AC est prioritaire. La puissance et le courant de sortie DC maximum disponibles dépendent de 3) Si le port DC est surchargé, tirant la tension en dessous de 97V, le courant d'entrée peut augmenter au-dessus de ce niveau.
charge AC instantanée et tension d'entrée AC ; c'est-à-dire maximum 800W/7,4A à pleine puissance AC et 4) Performances réduites - pas de prise en charge des surcharges, et pour une sortie 200 - 240 VAC, le THD augmentera et l'entrée nominale maximale pour une sortie 230VAC. la puissance de sortie est détarée (à 970W pour 230 VAC @ 90 VDC) 5) pour répondre aux exigences de surtension de 4kV, une surtension externe
2) Le port DC doit toujours être considéré comme un port bidirectionnel ; la tension sera présente si une protection alimentée par le secteur est nécessaire sur les ports AC 6) version FW requise ≥ 1.20/1.20
|
