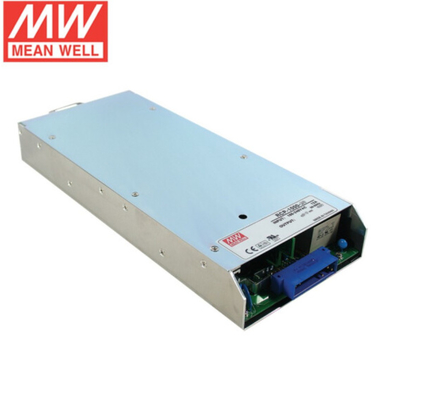

Série moyenne de RCP de puits 19 système d'alimentation de l'alimentation d'énergie de pouce 1000W-1800W RCP-1000-12 RC0-1000-24
Caractéristiques :
- Solution montable d'embout avant de support complet : redresseur et chargeur
- profil bas 1U
- étagère de support de 19 pouces disponible
Puissance en watts :
1000W~18000W
Modèle :
Capacité de puissance : RCP-1000 /RCP-1600/RCP-2000
Chargeur : RCB-1600

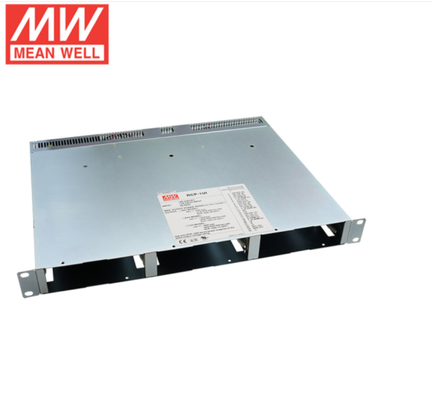

Support : RCP-1U /RHP-1U /RKP-1U
Contrôleur et moniteur : RCP-MU /RKP-CMU1
Applications
- Automation industrielle
- Système architectural réparti de puissance
- Solutions sans fil de /telecommunication
- Système d'alimentation superflu
- Système de chargeur de véhicule électrique
- Système constant de source actuelle
Feuille technique :
| MODÈLE |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
SORTIE
|
TENSION CC |
12V |
24V |
48V |
| COURANT ÉVALUÉ |
60A |
40A |
21A |
| GAMME ACTUELLE |
0 | 60A |
0 | 40A |
0 | 21A |
| PUISSANCE ÉVALUÉE |
720W |
960W |
1008W |
| ONDULATION et BRUIT (maximum) Note.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| TENSION ADJ. RANGE (SVR) |
11,6 | 12.4V |
23,2 | 24.8V |
46,3 | 49.7V |
| TOLÉRANCE Note.3 de TENSION |
±1.0% |
±1.0% |
±1.0% |
| LIGNE RÈGLEMENT |
±0.5% |
±0.5% |
±0.5% |
| RÈGLEMENT DE CHARGE |
±0.5% |
±0.5% |
±0.5% |
| INSTALLEZ, TEMPS DE MONTÉE |
1000ms, 60ms/230VAC au chargement complet |
| RETARDEZ le TEMPS (le type.) |
16ms/230VAC au chargement complet |
|
ENTRÉE
|
GAMME Note.4 de TENSION |
90 | 264VAC 127 | 370VDC |
| PLAGE DE FRÉQUENCE |
47 | 63Hz |
| EFFICACITÉ (type.) |
81% |
87% |
89% |
| COURANT à C.A. (type.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| COURANT d'IRRUPTION (type.) |
DÉMARRAGE À FROID 50A |
| COURANT DE FUITE |
<1>
|
|
PROTECTION
|
SURCHARGE |
105 | 125% a évalué de puissance de sortie |
| Type de protection : La limitation actuelle constante, récupère automatiquement après que la condition de panne soit enlevée |
| TENSION FINIE |
13,2 | 16.2V |
26,4 | 32.4V |
52,8 | 64.8V |
| Type de protection : Tension arrêtée d'o/p, pouvoir de réactionnement dessus à récupérer |
| LA TEMPÉRATURE FINIE |
La tension arrêtée d'o/p, récupère automatiquement après que la température descende |
|
FONCTION
|
PUISSANCE AUXILIARE |
5V @ 0.3A |
| CONTRÔLE MARCHE-ARRÊT À DISTANCE |
Par le signal électrique ou le contact sec DESSUS : sous peu : ouvert |
| SENS À DISTANCE |
Compensez la chute de tension sur le câblage de charge jusqu'à 0.5V |
| TENSION DE SORTIE PROGRAMMABLE |
L'ajustement de la tension de sortie est permis à 90 | 110% de la tension nominale de sortie. Veuillez se référer au manuel de fonction. |
| SIGNAL CORRECT DE C.C |
Le signal d'isolement de TTL, se rapportent svp au manuel d'installation |
| SIGNAL CORRECT À C.A. |
Le signal d'isolement de TTL, se rapportent svp au manuel d'installation |
| AU-DESSUS DE L'AVERTISSEMENT DE LA TEMPÉRATURE |
La logique « haute » pour l'avertissement fini de la température, se rapportent svp au manuel d'installation, signal d'isolement |
|
ENVIRONNEMENT
|
LA TEMPÉRATURE FONCTIONNANTE. |
-20 | +60℃ (référez-vous à « sous-solliciter la courbe ») |
| HUMIDITÉ FONCTIONNANTE |
20 | Rhésus de 90% sans condensation |
| LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ |
-40 | +85℃, 10 | Rhésus de 95% sans condensation |
| LA température. COEFFICIENT |
±0.02%/℃ (0 | 50℃) |
| VIBRATION |
10 | 500Hz, 2G 10min. /1cycle, 60min. chaque le long de X, Y, haches de Z |
|
SÉCURITÉ ET EMC
(Note 5)
|
NORMES DE SÉCURITÉ |
UL62368-1, no. 62368-1, TUV BS EN/EN62368-1, le comité technique 004 de CSA C22.2 d'EAC TP a approuvé |
| TENSION DE TENUE |
I/P-O/P : 3KVAC I/P-FG : 2KVAC O/P-FG : 0.7KVDC |
| RÉSISTANCE D'ISOLEMENT |
I/P-O/P, I/P-FG, O/P-FG : 100M Ohms/Rhésus de 500VDC/25℃/70% |
|
ÉMISSION D'EMC
|
Paramètre |
Norme |
Niveau/note d'essai |
| Conduit |
LES BS EN/EN55032 (CISPR32) |
Classe B |
| Rayonné |
LES BS EN/EN55032 (CISPR32) |
Classe B |
| Courant harmonique |
LES BS EN/EN61000-3-2 |
----- |
| Clignotement de tension |
LES BS EN/EN61000-3-3 |
----- |
|
IMMUNITÉ D'EMC
|
LES BS EN/EN55024, BS EN/EN61000-6-2 |
| Paramètre |
Norme |
Niveau/note d'essai |
| ESD |
LES BS EN/EN61000-4-2 |
Niveau 3, air 8KV ; Niveau 2, contact 4KV |
| Rayonné |
LES BS EN/EN61000-4-3 |
Niveau 3 |
| EFT/éclat |
LES BS EN/EN61000-4-4 |
Niveau 3 |
| Montée subite |
LES BS EN/EN61000-4-5 |
Niveau 4, 4KV/Line-Earth ; Niveau 3, 2KV/Line-Line |
| Conduit |
LES BS EN/EN61000-4-6 |
Niveau 3 |
| Champ magnétique |
LES BS EN/EN61000-4-8 |
Niveau 4 |
| Immersions et interruptions de tension |
LES BS EN/EN61000-4-11 |
>immersion de 95% 0,5 périodes, immersion de 30% 25 périodes,
>interruptions de 95% 250 périodes
|
|
D'AUTRES
|
Moyenne des temps de bon fonctionnement |
840.8K heures mn Telcordia SR-332 (Bellcore) ; 107.4K heures mn MIL-HDBK-217F (25℃) |
| DIMENSION |
295*127*41mm (L*W*H) |
| EMBALLAGE |
1.93Kg ; 6pcs/12.6Kg/1.04CUFT |
| NOTE |
1. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et au 25℃ de la température ambiante.
2. L'ondulation et le bruit sont mesurés à 20MHz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec un condensateur 0.1uf et 47uf parallèle.
3. Tolérance : inclut la tolérance, la ligne règlement et le règlement installés de charge.
4. La sous-sollicitation peut être nécessaire sous de basses tensions d'entrée. Veuillez examiner la courbe de sous-sollicitation pour assurer plus de détails.
5. L'alimentation d'énergie est considérée un composant qui sera installé sur un équipement final. Tous les essais d'EMC sont exécutés en montant l'unité dessus
une plaque de métal de 720mm*360mm avec 1mm d'épaisseur. L'équipement final doit être reconfirmé qu'il rencontre toujours des directives d'EMC. Pour des conseils sur la façon dont
réalisez ces essais d'EMC, référez-vous svp au « essai d'IEM des alimentations d'énergie composantes. » (comme disponible sur http://www.meanwell.com)
6. La sous-sollicitation de température ambiante de 3.5℃/1000m avec les modèles fanless et de 5℃/1000m avec des modèles de fan pour l'altitude fonctionnelle plus haute que 2000m (6500ft).
Déni de responsabilité de responsabilité du fait des produits de ※ : Pour information les informations détaillées, référez-vous svp à https:// www.meanwell.com/serviceDisclaimer.aspx
|
Solutions
Nous fournissons les solutions complètes comprenant l'étude de site, proposons le plan professionnel selon la demande du client, le support technique, et le service de maintenance des entreprises de télécommunications dans et hors de la Chine. Nous avons une équipe compétente et un réseau des associés de confiance autour du monde.
FAQ :
1. Comment commandez-vous la qualité ?
: Tous les produits avant l'expédition sont les scénarios simulés d'utilisation, la charge et l'essai partageant de chargement et actuel complet pour assurer la qualité du produit.
2. Quelle est votre quantité d'ordre minimum ?
: Il n'y a aucune quantité d'ordre minimum, et une peut également être faite. La seule différence est le prix et le programme.
3. Pouvez-vous présenter votre société ?
: Je suis très honoré. Je t'enverrai le document de l'introduction de la société plus tard pour te donner une introduction plus complète et plus directe à notre information de société.
4. Quels sont les avantages de votre société ?
: Inventaire suffisant, et garantie d'approvisionnement pour le renouvellement suivant de l'approvisionnement, flexible fourni selon différent aux différents besoins des clients, fournissant différentes solutions.
5. Est-ce que je peux envoyer des échantillons ? Rapportez-le moi avec le prix ?
: Vous pouvez envoyer des échantillons, les échantillons sont sujets à la grande fierté, et le fret doit être soutenu par vous.
6. Comment faites votre affaire de société avec le problème sur la qualité ?
: Notre société avait fait cette industrie pendant presque 10 années. Elle a déjà eu une certaine réputation. Nous l'analyserons soigneusement. Si c'est en effet notre problème de qualité, vous pouvez reposer assurément qu'il en fera des choses selon l'accord contractuel et ne vous a jamais laissé ont après les inquiétudes, notre équipe de service serez heureux de vous servir.
7 que diriez-vous de la qualité ?
: 100% original avec le nouveau paquet. nous examinerons chaque article avons avant signalé pour s'assurer chaque article avec la bonne qualité.
8 combien de mois pour la garantie ?
: garantie de qualité de 1 an
9 comment traiter un inférieur - marchandises de qualité ?
: Les marchandises peuvent être poteau par avec notre charge des honoraires de poteau pour tous les mauvais produits de qualité dans le temps de garantie.
