Top Future Technology Co.,ltd est un fournisseur complet de produits et services de télécommunication pour les installations informatiques, de fabrication et les appareils de télécommunication, en tant que concepteur et fournisseur d'alimentation pour télécommunication, d'énergie solaire, de centres de données et de services d'urgence pour les entreprises. Nous avons une riche expérience dans les applications AC et DC, nous proposons des solutions clés en main qui simplifient l'exécution et l'approvisionnement des projets avec un point de contact unique. Considérez-nous comme une extension de vos départements de télécommunication et d'informatique. Nous sommes prêts à vous aider à résoudre tout type de problème d'alimentation ou à réaliser un nouveau projet d'alimentation ensemble.
Notre champ d'activité principal :

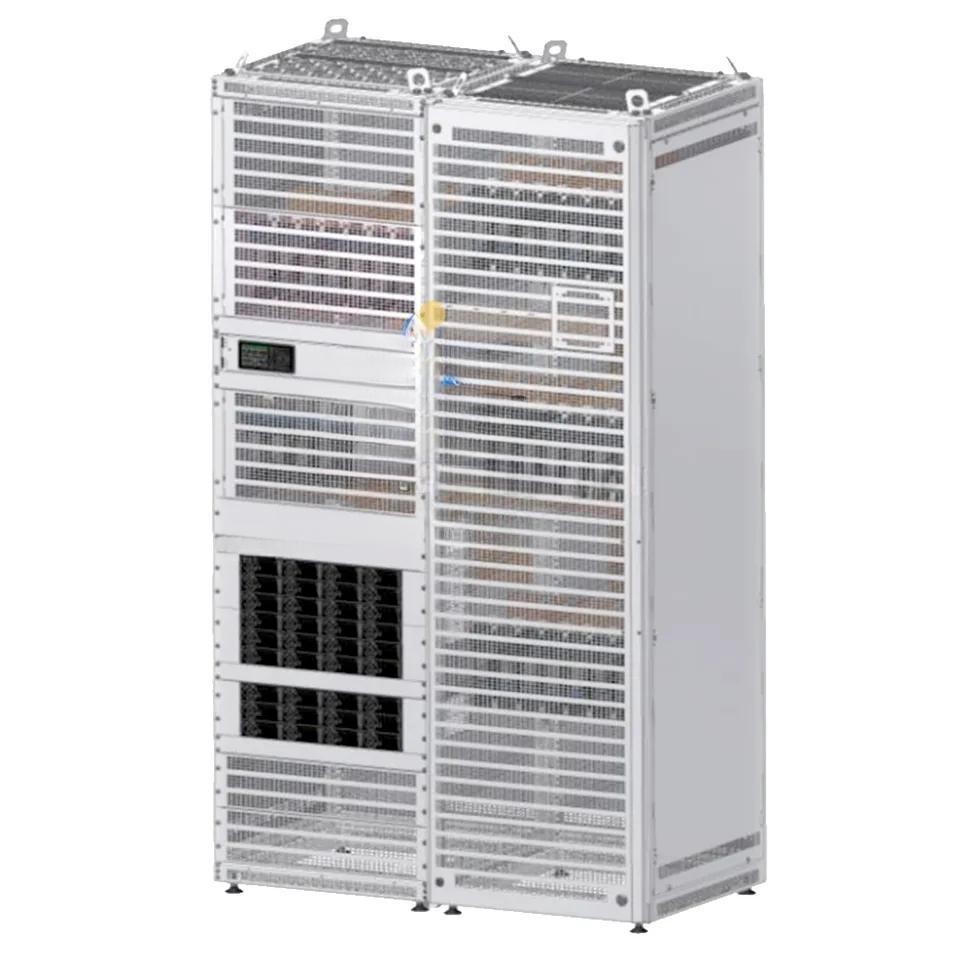

Système d'alimentation DC 24Vdc, 48Vdc, 60Vdc, 110Vdc, 220Vdc (système d'alimentation intégré, armoire intérieure et extérieure)

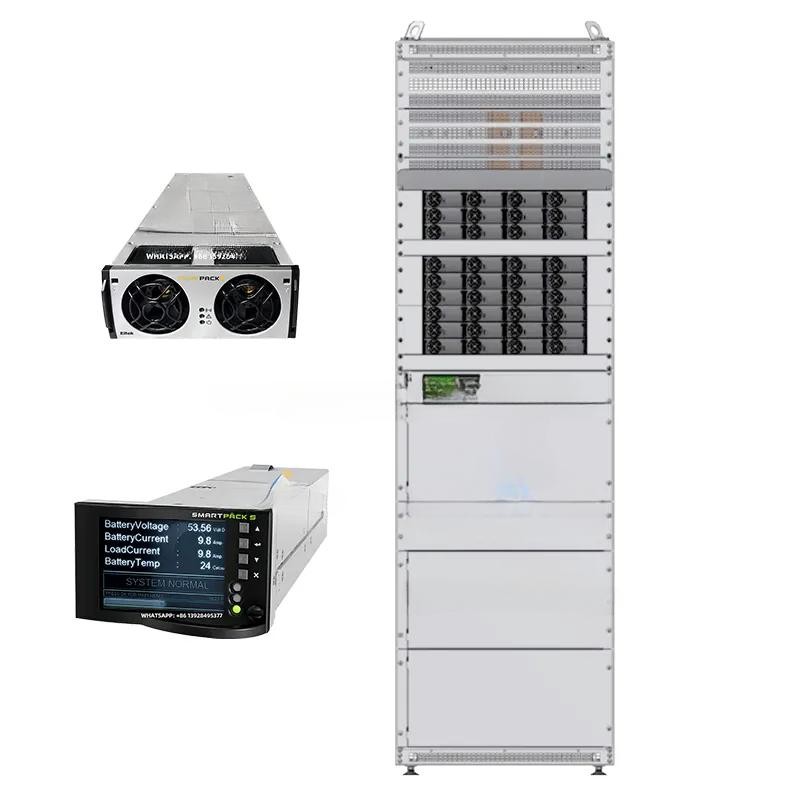

Grand système 48Vdc
Onduleur AC ;
Climatiseur de précision ;
Pièces de rechange pour système d'alimentation

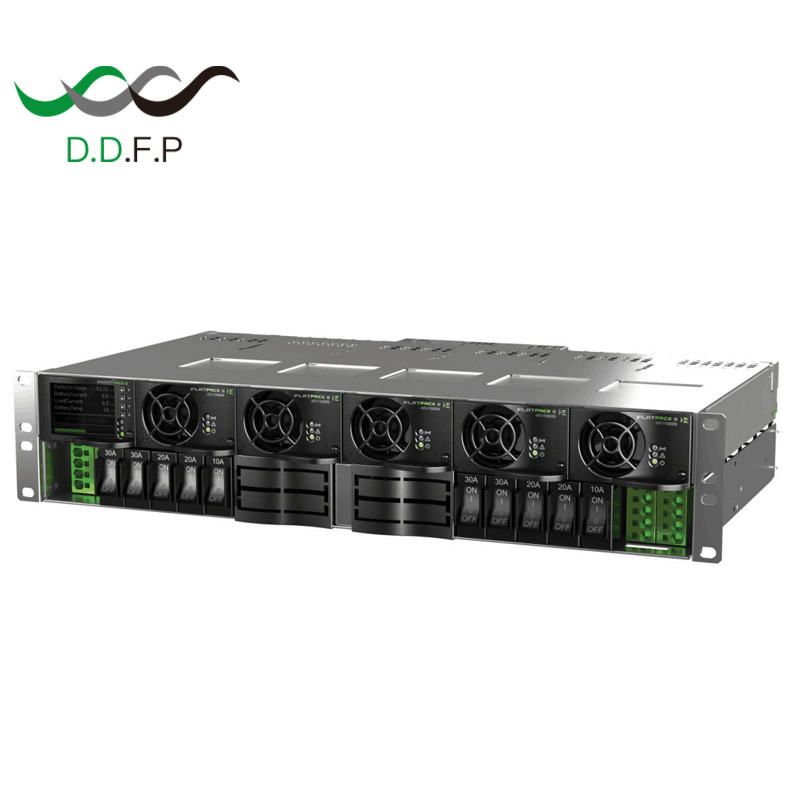

CARACTÉRISTIQUES PRINCIPALES
l · SYSTÈME COMPLET
l · CONTRÔLEUR SMARTPACK R
l · CONTRÔLE ET SURVEILLANCE AVANCÉS VIA PORT ETHERNET
l · PORT HÔTE USB TYPE A POUR APPAREILS PLUG-IN (EX. WIFI; CLÉS USB)
l · USB TYPE B POUR LE CONTRÔLE
l · REDRESSEURS À SUPER HAUT RENDEMENT
l · MODULES HOT PLUGGABLE
l · 6 EMPLACEMENTS DE DISJONCTEURS BATTERIE
l · LVBD
l · DISTRIBUTION DE CHARGE 18 DISJONCTEURS
l · LVLD (OPTIONNEL)
l · HAUTEUR DE 5U À 8U
l · APPROBATIONS MONDIALES
Paramètres :
MODÈLE
24VDC
48VDC
|
|
|
|
|
|
|
|
|
| Numéro de pièce |
(Système d'alimentation télécom configuré) |
|
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn
MODULE D'ALIMENTATION
|
Redresseur Flatpack2 1) |
|
|
Flatpack2 24/1800 HE |
|
|
|
|
|
|
|
|
| Flatpack2 48/2000 HE ou SHE Flatpack2 48/3000 HE ou SHE |
| DONNÉES D'ENTRÉE |
Tension (plage) |
|
85-300 VAC |
| 85-300 VAC (module HE) 85-264 VAC (module SHE) |
| Fréquence |
45-66 Hz |
|
|
Configuration du réseau |
| Individuel 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
Connexion |
|
|
|
|
|
| Borniers, 16 mm2 max |
DONNÉES DE SORTIE |
| Tension |
+24 VDC |
|
|
|
|
| -48 VDC |
| Courant (maximum) |
600 A |
|
|
600 A |
|
| DISTRIBUTION BATTERIE |
6x 100 A |
|
|
6x 100 A |
|
|
| LVBD |
|
| Par défaut 300 A / 600 A |
Optionnel 150 A / 300 A / 500 A / 600 A |
|
|
|
|
|
| DISTRIBUTION CHARGE |
Nombre d'emplacements de disjoncteurs charge |
|
CONTRÔLE ET SURVEILLANCE |
| LVLD |
|
| Optionnel 300 A / 600 A |
Optionnel 150 A / 300 A / 500 A / 600 A |
|
|
|
| Type de disjoncteur de charge |
Monté sur rail DIN, 18 mm et 27 mm de large (13 mm sur demande) |
|
CONTRÔLE ET SURVEILLANCE |
| Unité de contrôle et de surveillance 3) |
Smartpack R |
|
| Entrées |
|
| 6x entrées numériques (pour la surveillance d'équipements externes) |
Sorties |
|
|
|
|
|
| 6x relais d'alarme |
AUTRES SPÉCIFICATIONS |
|
| Isolation |
3.0 kVAC – entrée vers sortie |
|
|
|
|
|
| 1.5 kVAC – entrée vers terre |
|
| 0.5 kVDC – sortie vers terre |
Température de fonctionnement
-40 à +60 °C [-40 à +140 °F]
Température de stockage
|
|
|
|
|
| -40 à +85 °C [-40 à +185 °F] |
Dimensions (L x P x H) 4) |
|
|
|
|
| 482 x 380 x H mm [19 x 14.9 x H pouces] Hauteur (H) : |
- 5U : 222 mm [8.8 pouces] |
|
|
|
|
| - 6U : 267 mm [10.5 pouces] |
- 7U : 311 mm [12.3 pouces]
- 8U : 356 mm [14 pouces]
Poids (sans modules)
|
- 7U : 311 mm [12.3 pouces]
- 8U : 356 mm [14 pouces]
Poids (sans modules)
Environ 5 kg [11 lbs]
NORMES DE CONCEPTION
|
| Sécurité électrique |
IEC/UL 60950-1 |
|
|
|
|
| CSA 22.2 |
|
| CEM |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
|
| Environnement |
ETSI EN 300 019-2-1 (Classe 1.2) /-2 (Classe 2.3) /-3 (Classe 3.2)
ETSI EN 300 132-2
|
|
|
|
|
| Conditions de fonctionnement normales selon IEC 62040-5-3:2016 clause 4.2. Autres conditions de fonctionnement selon IEC 62040-5-3:2016 clause 4.3, à signaler |
1) Voir la fiche technique du redresseur Flatpack2 pour plus de détails
2) Lorsque le système est configuré sans option de dispositif SPD
3) Voir la fiche technique du contrôleur Smartpack R pour plus de détails
|
|
4) Profondeur d'armoire minimale recommandée : 400 mm [15.7 pouces]
|
Produits associés :
(Flatpack2 48/3000 SHE )
|
(Contrôleur Smartpack R )
( Contrôleur Smartpack S )
Systèmes Bis pour OEM : SolutionsNos solutions vertes pour les télécommunications comprennent des audits énergétiques de site, une planification alimentée par des énergies renouvelables, un support technique respectueux de l'environnement et une maintenance axée sur l'économie circulaire. En partenariat avec des ONG accréditées par l'ONU, nous alignons la croissance des télécommunications avec la gestion de l'environnement.
