La valeur de l'équipement est calculée à partir de la valeur de l'équipement.

1
MOQ
1USD
Prix
La valeur de l'équipement est calculée à partir de la valeur de l'équipement.
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Marque: sur mesure
R/N: CA0603001
Nom du produit: Système d'alimentation en courant continu de 24 V
Voltgae d'entrée: 208Vac
Sortie de C.C: 24 VDC
Capacité: 6 kW
Actuel: 250A
Le poids: 6.5 kg
Mettre en évidence:

Puissance de télécommunication 3U

,

CA0603001
Informations de base
Lieu d'origine: N.N.
Nom de marque: Eltek
Certification: CE
Numéro de modèle: CA0603001
Conditions de paiement et expédition
Détails d'emballage: Cartons en bois
Délai de livraison: 2-4 semaines
Capacité d'approvisionnement: 500 ensembles/mois
Description de produit


La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 0

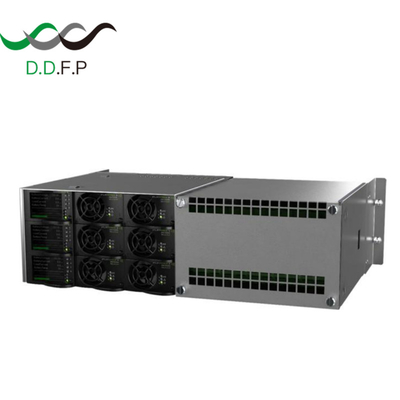

Système d'alimentation en courant continu Eltek Flatpack S 3U 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V en vrac


Définition:


Avec ses options d'alarme et de surveillance flexibles combinées à une production en vrac, ce système 3U est un excellent élément de construction pour diverses applications industrielles.

Principales caractéristiques

  • Le rack Flatpack S 3U 3x2kW dispose de 3 systèmes de courant continu distincts composés de 2 redresseurs redondants et d'un contrôleur.Pour des raisons de flexibilité, deux de ces systèmes peuvent être parallèles pour créer un système avec 4 redresseurs pour une puissance de sortie plus élevée ou une redondance accrue.Tous les redresseurs ont une alimentation CA séparée permettant des sources CA redondantes pour chaque sortie.
  • Pour une surveillance et un contrôle améliorés, un contrôleur Smartpack S peut être branché à chaque paire de redresseurs et à chaque sortie.
  • En plus de plus de sorties de relais d'avertissement et d'alarme, il fournit la configuration, l'état et les journaux via l'affichage ou le port Ethernet.

Application du projet



Industrie offshore, marine et de transformation

Les applications dans ces marchés exigent des systèmes d'alimentation en courant continu de pointe, fiables et sûrs.une large plage de température de fonctionnement et une fiabilité exceptionnelle dans son petit boîtier.

Les filtres d'entrée AC assurent la conformité avec les règles DnV pour la classification des navires, des bateaux à grande vitesse et légers et des normes DnV Offshore.



Caractéristiques et avantages du produit



Réducteurs à plaquette S

La famille Flatpack S comprendra des modèles couvrant la plupart des applications en termes de tension et de puissance de sortie, d'efficacité et de exigences particulières.Tous les redresseurs ont des caractéristiques d'autoprotection intelligentes comme une puissance de sortie réduite à des températures élevées ou à un réseau faible.

Des modèles avec une protection accrue contre la surtension de sortie sont également disponibles.Il est capable de gérer une double défaillance et a un intervalle d'essai de résistance supérieur à 15 ans..
Système CC

Le rack Flatpack S 3U 3x2kW dispose de 3 systèmes de courant continu distincts composés de 2 redresseurs redondants et d'un contrôleur.Pour des raisons de flexibilité, deux de ces systèmes peuvent être parallèles pour créer un système avec 4 redresseurs pour une puissance de sortie plus élevée ou une redondance accrue.Tous les redresseurs ont une alimentation CA séparée permettant des sources CA redondantes pour chaque sortie.

Pour une surveillance et un contrôle améliorés, un contrôleur Smartpack S peut être branché à chaque paire de redresseurs et à chaque sortie.En plus de plus de sorties de relais d'alerte et d'alarme, il fournit la configuration, l'état et les journaux à travers l'affichage ou le port Ethernet

Paramètres:



Alimentation individuelleUne seule phase pour chaque redresseur
Voltage230 VAC/DC nominale, maximum 300 VAC/DC*
Courant maximal5.9 bras pour chaque alimentation*
Connexion

2 x 2,5 mm2 pour chaque redresseur; L + N
3 x M6 à l'arrière de la tige de câble; PE

* Pour plus de détails, voir la fiche de données relative au redresseur applicable.
Résultats en courant continu
Voltage24 Vdc*
Courant maximal3 x 83 Un système *
Connexion6 x 16/25 mm2 (3 x VDC+ et 3 x VDC-) peuvent être parallèles par des liaisons.
* Pour plus de détails, voir la fiche de données relative au redresseur applicable.
Autres spécifications
# des redresseurs2 positions pour chaque sortie (4 si elles sont parallèles)
# contrôleur1 position pour chaque sortie
Isolement

3.0 kVAC - entrée à sortie
1.5 kVAC - entrée à la terre
0.5 kVDC - sortie vers la terre

Température de fonctionnement.-40 à +85°C (-40 à +185°F) *
Température de stockage.-40 à +85°C (-40 à +185°F)
MontageMonté à l'arrière sur un châssis ou une plaque de montage de 19 pouces (par défaut)
Résultats de l'enquête> 500 000 heures Telcordia SR-332 édition 1, méthode III a) (T)environnement: 45°C)
- Je ne sais pas.Résistance à la corrosion
Les dimensions

o Hauteur: 132,5 mm (3 U)
O Largeur: 482,6 mm (pour être monté dans 19

o Profondeur: 300 mm avec supports de montage arrière, 252 mm sans supports.

Le poids

CS0603.000 7,8 kg (17,2 lb) à l'exclusion des modules

CS0603.001 6,0 kg (13,2 lb) à l'exclusion des modules

* voir la fiche de données du redresseur pour plus de détails sur le dératage à température
Contrôle, surveillance et alarmes

Sans contrôleur
Connexion
Avec Smartpack S
Connexion

Alarme du redresseur connecté en série pour chaque paire de redresseurs (1)

2 x 1,5 mm2; COM, NC (à charger avec une tension maximale de 30 V et 100 mA) Sens du courant de la batterie (2)
Détecteur de la batterie et du fusible de charge (2)
2 LVDs (à moins que le véhicule ne soit équipé d'un système de détection)
10 x 1,5 mm2

 Les connexions de température, d'entrée et de sortie d'alarme du contrôleur (2)

(1) Voir la fiche de données du redresseur pour plus de détails.
(2) Voir la fiche Smartpack S pour plus de détails

Normes applicables
Sécurité électrique

Pour les appareils à moteur électriqueRdédition
Le produit doit être présenté dans un emballage de qualité supérieure.Rdédition

CEM

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:4.1
EN 61000-6-1 (immunité, industrie légère)
EN 61000-6-2 (immunité, industrie)
EN 61000-6-3 (émissions, industrie légère)
EN 61000-6-4 (émissions, industrie)
La partie 15 de la sous-partie 109 de la FCC

Les harmoniques principalesPour les appareils électroniques
Marine

DNV-OS-D202, Chapitre 2, section 4 (DNV 2.4) o Température CL B o Humidité CL B
o Vibration CL A
• EMC CL B*)

Environnement

Le système d'exploitation de l'appareil doit être conforme à la norme ETSI EN 300 019-2-1 classe 1.2
Le système d'exploitation doit être conforme à la norme ETSI EN 300 019-2-2.3
Le système d'exploitation doit être conforme à la norme ETSI EN 300 019-2-3 classe 3.2
Le nombre de points de contact doit être indiqué.
Conforme à la réglementation RoHS

*) ClasseA pour CA0603.001



La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 1
La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 2


La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 3
La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 4La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 5La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 6La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 7


La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 8



La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 9
La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 10

La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 11
La valeur de l'équipement est calculée à partir de la valeur de l'équipement. 12
