Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201

1 pièces
MOQ
USD 1
Prix
Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Marque: CE+T
Nom du modèle: Bravo 2548/230-277 Je vous en prie.
La partie no.: T621D30201
Le C.A. a entré: 120 Vca
Entrée CC: 125VDC
Sortie CA: 120 Vca
Capacité électrique: 3KVA
Maximum: Dépend de
Garantie: 24 mois
Mettre en évidence:

Le nombre d'équipements utilisés est le suivant:

,

Invertisseur Bravo de 3 KVA

Informations de base
Lieu d'origine: N.N.
Nom de marque: CE+T
Certification: CE,ROHS
Numéro de modèle: T621D30201
Conditions de paiement et expédition
Détails d'emballage: Emballage en bois
Délai de livraison: 4-6 semaines
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 3000 ensembles par mois
Description de produit

Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 0

Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277

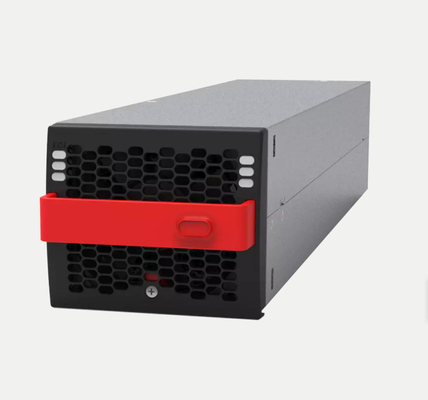

Bravo 25 - 48/230-277 est un onduleur modulaire compact et évolutif fournissant une onde sinusoïdale pure à la sortie CA.

Il utilise une technologie de pointe pour offrir le meilleur rendement énergétique dans une taille compacte.





La technologie ECI élimine tous les points de défaillance uniques avec une pleine évolu­tion; jusqu'à 32 modules en parallèle et un rendement élevé allant jusqu'à 96%

Nous pouvons construire des systèmes jusqu'à 2,7 MVA.

Applications

La conception est modulaire et évolutive avec des modules d'onduleurs interchangeables à chaud, ce qui assure la

Le système est doté d'un temps moyen de réparation (MTTR) faible, réduit les coûts de service et répond aux besoins changeants d'une expansion future.





Principales caractéristiques

• Entrée de courant alternatif supplémentaire pour une efficacité accrue lors d'une double conversion

• Large plage d'entrée AC jusqu'à 293 Vac L-N

• Jusqu'à 12 kVA dans 2RU - 19 pouces

• Jusqu'à 2,7 MVA grâce à un dispositif de synchronisation supplémentaire

• Infrastructure 1P ou 3P

• Compatible avec Inview S, X et GW

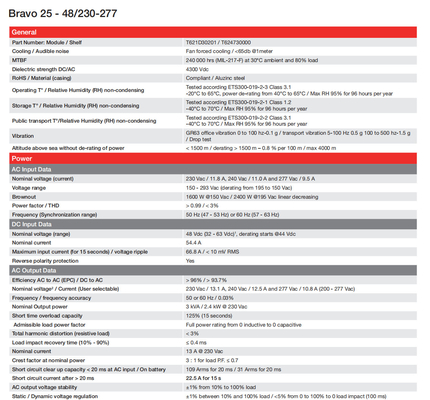

Spécification

Numéro de pièce: module / étagère T621D30201 / T624730000
Froid / bruit sonore Réglage de la température de l'air
Résistance diélectrique CC/CA 4300 Vdc
T° de fonctionnement / Humidité relative (RH) non condensée

Testé conformément à la norme ETS300-019-2-3 de classe 3.1

-20°C à 65°C, puissance de 40°C à 65°C / RH maximale 95% pendant 96 heures par an

T° de stockage / Humidité relative (RH) non condensée

Testé conformément à la norme ETS300-019-2-1 de classe 1.2

-40°C à 70°C / Max RH 95% pendant 96 heures par an

Données d'entrée CA
Voltage nominal (courant) 230 Vac / 11,8 A, 240 Vac / 11,0 A et 277 Vac / 9,5 A
Épuisement 1600 W @ 150 Vac / 2400 W @ 195 Vac décroissant linéairement
Facteur de puissance / THD > 0,99 / < 3%
Fréquence (plage de synchronisation) 50 Hz (47 - 53 Hz) ou 60 Hz (57 - 63 Hz)
Données d'entrée DC
Voltage nominal (plage) Pour les véhicules à moteur à commande autonome, le régulateur doit être équipé d'un système de freinage.1, le dératage commence @44 Vdc
Courant nominal 54.4 A
courant d'entrée maximal (pour 15 secondes) / ondulation de tension 66.8 A / < 10 mV RMS
Données de sortie CA
Efficacité du courant alternatif au courant alternatif (EPC) / du courant continu au courant alternatif > 96% / > 93,7%
Voltage nominal2/ Actuel (sélectionnable par l' utilisateur) 230 Vac / 13,1 A, 240 Vac / 12,5 A et 277 Vac / 10,8 A (200 à 277 Vac)
Fréquence / précision de fréquence 50 ou 60 Hz / 0,03%
Puissance nominale de sortie 3 kVA / 2,4 kW @ 230 Vac
Courant nominal 13 A @ 230 Va



Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 1



Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 2Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 3Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 4Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 5

Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 6





Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 7



Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 8Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 9



Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 10



Système d' onduleur modulaire validé!



Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 11



Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 12



Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 13

Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 14

Module d'onduleur CE+T 230VAC 48VDC 3KVA 2,4kw Bravo 2548/230-277 PN T621D30201 15
