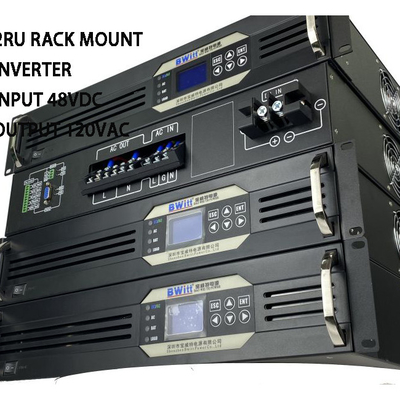

Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure

10
MOQ
1USD
Prix
Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Numéro de modèle: Les capacités de charge sont calculées en fonction de l'énergie utilisée.
Nom du produit: Inverseurs modulaires
Tension CC (gamme d'entrée): 48 VDC
Tension CA (gamme d'entrée): 120 VCA
Puissance de sortie: 1Kva
Efficacité de la production: 85%
Le poids: 11,5 KILOGRAMMES
Mettre en évidence:

Invertisseur à courant alternatif de 1 kW

,

Invertisseur à courant alternatif à courant continu de 48 V

,

Invertisseur d'onde sinusoïdale pure en courant continu

Informations de base
Lieu d'origine: N.N.
Certification: CE
Conditions de paiement et expédition
Détails d'emballage: Cartonné
Délai de livraison: 2 à 4 semaines
Capacité d'approvisionnement: 500 ensembles/mois
Description de produit

Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 0



Les onduleurs sinusoïdes purs de la série DT-1000 sont BWITT nouveaux élargir

Cette série est un boîtier de rack professionnel de 19

Une large gamme d'options pour les applications.









Définition:



Ce type d'inverseur à support avec une nouvelle génération de solution d'inverseur à double entrée
Il est conçu pour le domaine des applications de communication, qui est adapté à la haute
La solution est équipée d'une alimentation en courant alternatif de 230 V
l' alimentation électrique et 24V DC Entrée, qui comble le fossé entre l' alimentation traditionnelle UPS
l'approvisionnement et les solutions communes d'ondes sinusoïdes pures.
Il utilise une nouvelle structure de conception qui aide les utilisateurs à fournir AC pur, stable et durable
la puissance pour les charges critiques, et a la même fiabilité élevée que le système d'alimentation en courant alternatif.
Les caractéristiques de conception de l'onduleur sinusoïdal pur dédié à la communication assurent
la conversion sans heurts entre l'alimentation en courant alternatif et en courant continu, presque aucune conversion
retard, et construire dans l'interrupteur statique.





Principales caractéristiques:



Je ne sais pas.Le système de freinage de l'équipement doit être équipé d'un système de freinage de l'équipement.
Je ne sais pas.La puissance réelle des ondes sinusoïdes (T.H.D. < 3%);
Je ne sais pas.L'affichage numérique LCD de 128*64 avec des informations sur les données,4 affichage à LED fonctionnant;
Je ne sais pas.5 Routes Contact à sec pour le système (faute d'entrée en courant continu, défaut d'entrée en courant alternatif, surcharge)
informations, informations de contournement et défaut de sortie);
Je ne sais pas.Port de communication RS232 et RS485 et SNMP en option;
Je ne sais pas.Autotest d'allumage, démarrage de sortie en douceur, redémarrage automatique pendant que le courant alternatif ou continu se rétablit;
Je ne sais pas.fonction de commutation automatique: CC à CA, bypass CA, inférieur à 5 ms;
Je ne sais pas.Surveillance en temps réel de l'état de fonctionnement du système,Alarme sonore et visuelle;
Je ne sais pas.Enregistrer le message d'alarme historique et pouvoir l'interroger;
Je ne sais pas.Régulateur de tension intégré Stabiliser la tension CA;
Je ne sais pas.Le système de dérivation d'entretien / courant continu est disponible;
Je ne sais pas.Protection contre les courts-courriers, contre les surcharges, contre les surtensions ou sous-tensions de la batterie
protection contre les courants et les températures;

Applications:



Toutes les applications critiques pour l'entreprise et tous les types de charges AC.

La conception est modulaire et évolutive

modules d'onduleur qui assurent un temps moyen de réparation faible

La réduction des coûts de service et de répondre aux changements

les besoins d'une expansion future.



Paramètres:

Modèle BWT48/120- 1 KVA BWT48/120- 2 KVA BWT48/120- 3 KVA
Résultats
Voltage d'entrée de batterie 48 Vdc
Plage de tension de la batterie 42 à 58 Vdc
Courant d'entrée CC 23.8A au maximum 47.6A au maximum 71.4A au maximum
Voltage d'entrée de contournement 120VacNorm
Plage de tension de contournement

Pour les appareils à courant alternatif:

)











Fréquence d'entrée CA 60 Hz
Plage de fréquences 43 à 67 Hz
Le PF > 0,8
RÉSULTAT
Capacité de production Les appareils électriques Pour les appareils électroniques Pour les appareils électroniques
Capacité de production nominale 800 W Unité d'alimentation 2400 W
Voltage de sortie nominale 120 VAC (mode de l'onduleur)
Courant de sortie nominal 6.67A 13.3A 20A
Plage de tension de sortie La valeur de l'indicateur d'alimentation doit être supérieure ou égale à:
Efficacité de la production ≥ 85% (mode de l'onduleur)
Fréquence de sortie 60 Hz
Vague de sortie 57 à 63 Hz
THD Vague sinusoïdale pure
Temps de commutation (en passant au mode Inverter) ≤ 5 ms (avec charge)
Caractéristique de protection
AC sous protection du commutateur de tension Le débit d'air doit être supérieur à 90 VAC (tension de rétroaction ≥ 5 VAC)
Protection du commutateur CA/VOLT VAC ≥ 140V
Température élevée Oui (commutateur automatique)
Batterie située sous le point de protection de tension Pour les conducteurs à courant alternatif
Alerte à basse tension Pour les appareils de commande électronique, voir les instructions suivantes:5
Point de protection contre la surtension de la batterie ≥ 60 VDC
Point de récupération de surtension de la batterie ≤ 57 VDC
Réfrigération 2 Ventilateurs 2 Ventilateurs 4 Fans
Temp.Control@ Temp.Intérieur> 45°C & Vitesse Selon la capacité de sortie Capacité de sortie > 50%
Résultats de la protection contre les surtensions
Capacité de surcharge Continuez à travailler @ surcharge 110%
Capacité de surcharge Continuez à travailler 60s@ surcharge110% à 130%
Capacité de surcharge Continuez à travailler 10s@surcharge > 150%
Protection contre les températures élevées - Oui, oui.
Protection contre le court-circuit Oui (ne pas tester sous AC Connect)
Protection contre les connexions inversées - Oui, oui.
OVP de sortie Le réglage de l'alimentation doit être effectué à l'aide d'un régulateur.
Alarme de basse tension de sortie Le réglage de l'alimentation doit être effectué en tenant compte de la température de l'air et de l'humidité.
Sécurité et électromagnétique
Résistance diélectrique ((AC-chassis) 3500Vdc/10mA/1min.Pas de flash, pas de panne, pas d'arc (priorité d'entrée AC uniquement)
Résistance diélectrique ((DC-Chassis)

750 Vdc/10mA/1min. Pas de flash, pas de panne



LVD Pour les appareils électroniques
CEM/EM I La norme EN 61000-6-3 et la norme IEC 61000-6-4

Règlement ROHS



La valeur de l'échantillon doit être égale ou supérieure à la valeur de l'échantillon.
Résultats des essais environnementaux
Température ambiante. -20 à +50°C
Réfrigération
Opération à haute température 50 ± 2°C (charge nominale 24 heures)
Fonctionnement à basse température -20 ± 2°C (charge nominale 24 heures)
Conservation à haute température 80 ± 2 °C, 24 heures
Conservation à basse température -40 ± 2 °C, 24 heures
Humidité 0 à 90%, pas de condensation d'humidité
Altitude de fonctionnement (m) Altitude Pleine puissance jusqu'à 3000m.référence -2% / 100m, altitude maximale 5000m
La communication
Rs 232 et Rs 485 - Oui, oui.
SNMP Optionnel
Contact à sec Groupe 5
Affichage LCD

Statut du LCD



Voltage d'entrée et de sortie, fréquence, courant de sortie, température, charge, logo, etc.



Statut de l'onduleur



Les mains normales, les onduleurs normaux, la batterie sous tension et surcharge de sortie, etc.



Mesure
Taille W*D*H(mm) Pour les véhicules à moteur électrique à combustion
Le poids 11.5kg





Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 1Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 2





















plus...



Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 3







Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 4

Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 5



Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 6

Invertisseur d'onde sinusoïdale pure DC à AC Dc 48v à 120 1kva Invertisseur d'onde sinusoïdale pure 7
