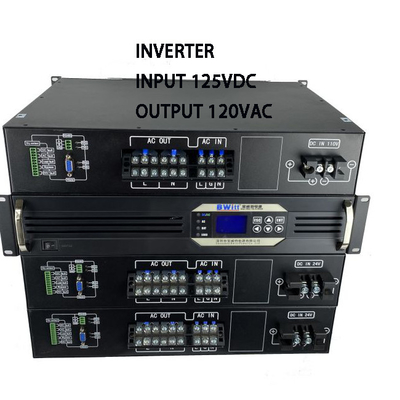

Les onduleurs à onde sinusoïdale pure de la série DT-1000 sont une nouvelle extension de BWITT
personnaliser l'onduleur. Cette série est un boîtier rack 19” professionnel avec un
large éventail d'options pour s'adapter aux applications.
Description :
Ce type d'onduleur monté en rack avec une nouvelle génération de solution d'onduleur à double entrée
conçu pour le domaine des applications de communication, ce qui convient à la haute
fiabilité du système de communication. La solution est équipée d'une alimentation CA de 230 V
et d'une entrée d'alimentation CC de 24 V, ce qui comble le fossé entre l'alimentation UPS traditionnelle
et les solutions d'onduleurs à onde sinusoïdale pure courantes.
Il utilise une nouvelle structure de conception qui aide les utilisateurs à fournir une alimentation CA pure, stable et durable
pour les charges critiques, et a la même haute fiabilité que le système d'alimentation CA.
Les caractéristiques de conception de l'onduleur à onde sinusoïdale pure de communication dédié garantissent
la conversion transparente entre l'alimentation CA et CC, presque aucun délai de conversion
et intègrent l'interrupteur statique.
Principales caractéristiques :
Châssis 2 RU monté en rack 19” standard ;
Sortie à onde sinusoïdale réelle (T.H.D < 3 %)；
Grand écran LCD numérique 128*64 affichant les informations de données, 4 LED affichant le fonctionnement ;
5 voies de contact sec pour le système (défaut d'entrée CC, défaut d'entrée CA, surcharge
informations, informations de dérivation et défaut de sortie)；
Port de communication RS232 et RS485 et SNMP en option；
Auto-test à la mise sous tension, démarrage progressif de la sortie, redémarrage automatique au retour du courant alternatif ou continu ;
Fonction de commutation automatique : CC vers CA, dérivation CA, moins de 5 ms ;
Surveillance en temps réel de l'état de fonctionnement du système, alarme sonore et visuelle ;
Enregistrer le message d'alarme historique et peut être interrogé ;
Intégrer un régulateur de tension Stabiliser la tension CA ;
Dérivation de maintenance / CC disponible ;
Protection : protection contre les courts-circuits, protection contre les surcharges, protection contre les sur/sous-tensions de la batterie
protection, surintensité, surchauffe ;
Application :
Toutes les applications critiques pour l'entreprise et tous les types de charges CA.
La conception est modulaire et évolutive avec des modules d'onduleur remplaçables à chaud
ce qui garantit un faible temps moyen de réparation
réduction des coûts de service et répond aux changements
besoins d'expansion future.
Paramètres :
| Modèle |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| ENTRÉE |
| Tension d'entrée de la batterie |
125Vdc |
| Plage de tension de la batterie |
100-150Vdc |
| Courant d'entrée CC |
10A Max |
20A Max |
30A Max |
| Tension d'entrée de dérivation |
120VACNorm
66.6A Max
|
| Plage de tension de dérivation |
100-140VAC
30A Max
50A Max
60AMax
|
| Fréquence d'entrée CA |
60Hz |
| Plage de fréquences |
43~67Hz |
| PF |
>0.8 |
| SORTIE |
| Capacité de sortie |
1000VA |
2000VA |
3000VA |
| Capacité de sortie nominale |
800W |
1600W |
2400W |
| Tension de sortie nominale |
120VAC (Mode onduleur)- |
| Courant de sortie nominal |
6.67A |
13.3A |
20A |
| Plage de tension de sortie |
120Vac (Tolérance ±1.5% @Mode onduleur) |
| Rendement de sortie |
≥85% (Mode onduleur) |
| Fréquence de sortie |
60Hz |
| Onde de sortie |
Sinus pur |
| THD |
≤3% (Charge linéaire) |
| Temps de commutation (Mode dérivation vers onduleur) |
≤5ms (Avec charge) |
| CARACTÉRISTIQUE DE PROTECTION |
| Protection de commutation basse tension CA |
≤90Vac (Tension de réaction≥10Vac) |
| Protection de commutation de surtension CA |
≥140AC |
| Surchauffe |
Oui (Commutation automatique) |
| BAT. point de protection de basse tension |
≤90 |
| Alarme de basse tension de la batterie |
90±0.5 |
| Point de protection contre les surtensions de la batterie |
≥155VDC |
| Point de récupération de surtension de la batterie |
≥145VDC |
|
Refroidissement
|
2*Ventilateurs
4*Ventilateurs
|
2*Ventilateurs |
4*Ventilateurs |
| Contrôle de la température@ Température interne>45℃ & Vitesse selon la capacité de sortie@ Capacité de sortie >50% |
| PROTECTION CONTRE LES SURINTENSITÉS DE SORTIE |
| Capacité de surcharge |
Fonctionnement continu @surcharge 110% |
| Capacité de surcharge |
Fonctionnement continu 60s @ surcharge 110%~130% |
| Capacité de surcharge |
Fonctionnement continu 10s @surcharge >150% |
| Protection contre la surchauffe |
Oui |
| Protection contre les courts-circuits |
Oui (Ne pas tester sous connexion CA) |
| Protection contre les connexions inversées |
Oui |
| OVP de sortie |
≥144VAC (Mode onduleur) |
| Alarme de basse tension de sortie |
≤88VAC (Mode onduleur) |
| SÉCURITÉ ET CEM |
| Résistance diélectrique (CA-Châssis) |
3500Vdc/10mA//1min .Pas d'amorçage, pas de panne, pas d'arc (Priorité d'entrée CA uniquement) |
| Résistance diélectrique (CC-Châssis) |
750Vdc/10mA/1min. Pas d'amorçage, pas de panne
|
| LVD |
EN 60950-1 |
| CEM/EM I |
EN 61000-6-3 ; EN 61000-6-1 ; CEI 61000-6-2 et CEI 61000-6-4 |
|
ROHS
|
CEI 62321-4, CEI 62321-5, CEI 62321-6, CEI 62321-7, CEI 62321-8
|
| PERFORMANCE DES TESTS ENVIRONNEMENTAUX |
| Température ambiante |
-20~ +50℃ |
| Fonctionnement à haute température |
50±2℃ (charge nominale 24H) |
| Fonctionnement à basse température |
-20±2℃ (charge nominale 24H) |
| Stockage à haute température |
80±2 ℃,24H |
| Stockage à basse température |
-40±2℃,24H |
| Humidité |
0~90%, pas de condensation d'humidité |
| Altitude de fonctionnement (m) |
Altitude Pleine puissance inférieure à 2000 m. >2000 m déclassement -2 % / 100 m, altitude maximale 5000 m |
| COMMUNICATION |
| Rs232 & Rs485 |
Oui |
| SNMP |
Optionnel |
| Contact sec |
5 groupes |
| AFFICHAGE LCD |
|
État LCD
|
Tension d'entrée et de sortie, fréquence, courant de sortie, température, taux de charge, LOGO, etc.
|
|
État de l'onduleur
|
Secteur normal, onduleur normal, batterie sous tension et surcharge de sortie, etc.
|
| MESURE |
| Taille L*P*H (mm) |
482*347*88mm |
482*430*88mm |
| Poids |
11.5KG |
15KG |
