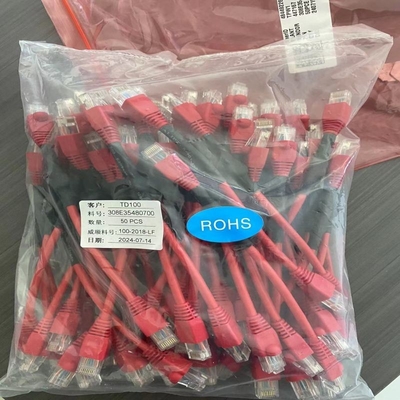

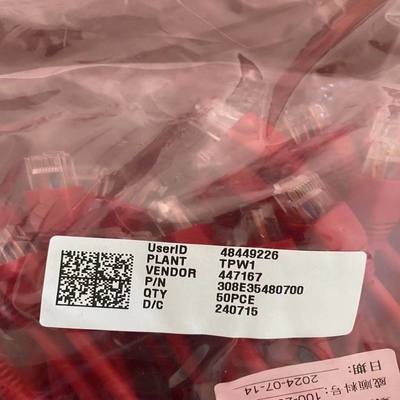

Cable de synchronisation de l'étagère à l'étagère Eltek 308E35480700

Routage approprié des câbles CC

La figure 10 montre le bon acheminement des câbles pour les connexions des disjoncteurs.des points de raccordement. REMARQUE: tout autre routage des câbles peut nuire au personnel ou au système.

Le circuit 9 comporte quatre disjoncteurs et vingt connexions de fusibles GMT. Toutes les connexions de sortie en courant continu sont accessibles par l'arrière (figure 12).Les disjoncteurs et les fusibles sont accessibles par l'avant (figure 11)..

Faire les connexions de sortie et de retour GMT à l'aide des vis de compression sur les bandes terminales GMT accessibles par l'arrière (figure 12).Sélectionnez la taille du fil selon les spécifications de la section " Exigences de sortie CC " à la page 10Les câbles GMT doivent être acheminés directement vers le bas par les trous de câbles juste en dessous du bloc terminal GMT.Installer les fusibles dans les fentes appropriées du bloc GMT indiqué à la figure 11Pour les connexions de sortie de charge et de retour des disjoncteurs (positions A et B), connectez les étriers aux doubles broches de 1⁄4- 20 à 5/8 de centre, accessibles par l'arrière, comme indiqué sur la figure 12.Les disjoncteurs se trouvent derrière la porte de distribution sur le côté droit du système lorsqu'on le regarde de l'avant (figure 11).. Taille des câbles et des baguettes selon les spécifications de la section "Exigences de sortie de courant continu" à la page 10.Les câbles d'interrupteur doivent être acheminés par les trous de câbles situés sur le côté gauche de l'étagère lorsqu'on la regarde par derrière (figure 10).Ne pas brancher une charge d'équipement sur des connexions de sortie protégées par VVD.

Affichage du produit

Livraison
