La technologie ECIélimine tous les points de défaillanceavec une pleine évolutivité; jusqu'à 32 modules en parallèle et une efficacité élevée allant jusqu'à96% dans
Conversion de courant alternatif en courant alternatif, et plus930,7% dans la conversion CC/CANous pouvons construire les systèmes jusqu'à20,7 MVA.
Applications
La conception est modulaire et évolutive avec des modules d'onduleurs interchangeables à chaud, ce qui assure la
Temps moyen de réparation faible(MTTR), réduit les coûts de service et répond aux besoins changeants d'une expansion future.
• Entrée de courant alternatif supplémentaire pour une efficacité accrue lors d'une double conversion
• Large plage d'entrée AC jusqu'à 293 Vac L-N
• Jusqu'à 12 kVA dans 2RU - 19 pouces
• Jusqu'à 2,7 MVA grâce à un dispositif de synchronisation supplémentaire
• Infrastructure 1P ou 3P
• Compatible avec Inview S, X et GW

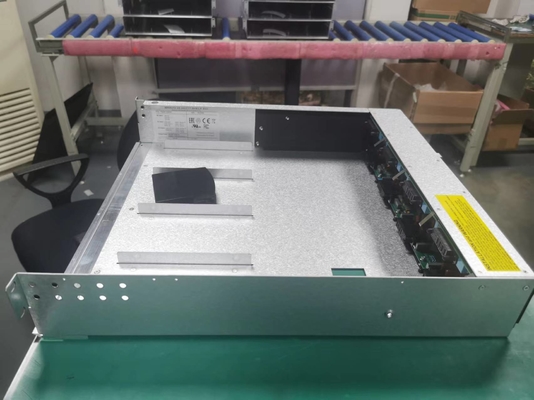

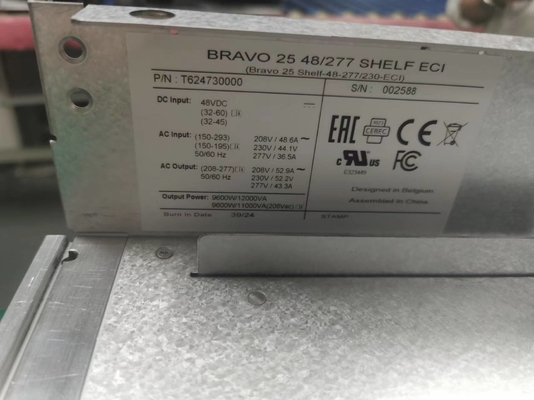

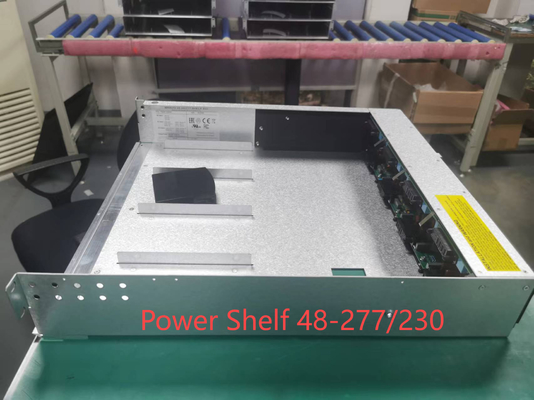

Numéro de pièce: module / étagère | T621D30201 / T624730000 |
Froid / bruit sonore | Réglage de la température de l'air |
Résistance diélectrique CC/CA | 4300 Vdc |
T° de fonctionnement / Humidité relative (RH) non condensée |
Testé conformément à la norme ETS300-019-2-3 de classe 3.1 -20°C à 65°C, puissance de 40°C à 65°C / RH maximale 95% pendant 96 heures par an |
T° de stockage / Humidité relative (RH) non condensée |
Testé conformément à la norme ETS300-019-2-1 de classe 1.2 -40°C à 70°C / Max RH 95% pendant 96 heures par an |
Données d'entrée CA | |
Voltage nominal (courant) | 230 Vac / 11,8 A, 240 Vac / 11,0 A et 277 Vac / 9,5 A |
Épuisement | 1600 W @ 150 Vac / 2400 W @ 195 Vac décroissant linéairement |
Facteur de puissance / THD | > 0,99 / < 3% |
Fréquence (plage de synchronisation) | 50 Hz (47 - 53 Hz) ou 60 Hz (57 - 63 Hz) |
Données d'entrée DC | |
Voltage nominal (plage) | Pour les véhicules à moteur à commande autonome, le régulateur doit être équipé d'un système de freinage.1, le dératage commence @44 Vdc |
Courant nominal | 54.4 A |
courant d'entrée maximal (pour 15 secondes) / ondulation de tension | 66.8 A / < 10 mV RMS |
Données de sortie CA | |
Efficacité du courant alternatif au courant alternatif (EPC) / du courant continu au courant alternatif | > 96% / > 93,7% |
Voltage nominal2/ Actuel (sélectionnable par l' utilisateur) | 230 Vac / 13,1 A, 240 Vac / 12,5 A et 277 Vac / 10,8 A (200 à 277 Vac) |
Fréquence / précision de fréquence | 50 ou 60 Hz / 0,03% |
Puissance nominale de sortie | 3 kVA / 2,4 kW @ 230 Vac |
Courant nominal | 13 A @ 230 Va |
Système d' onduleur modulaire validé!
