CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Modèle d'inverseur: T321730201
Puissance nominale de sortie (VA) / (W): 1500 / 1200
Voltage nominal (DC): 24 V
Plage de tension (DC): 19 ¢ 35 V
Courant nominal: 56 A (à 24 Vdc et 1200 W de sortie)
Voltage nominal (CA): 220/230/240 V 1P ou 3P (Min 3 étagères pour 3P)
Plage de tension (CA): 150 à 265 V
Facteur de puissance: > 99%
Mettre en évidence:

2Invertisseur modulaire de 0

,

5 kVA

,

1Invertisseur modulaire de 0

Informations de base
Lieu d'origine: Chine
Nom de marque: CE+T
Certification: CE
Numéro de modèle: T321730201
Conditions de paiement et expédition
Détails d'emballage: 27 fois 32 fois 10.5
Délai de livraison: 7 à 15 jours
Conditions de paiement: T/T
Capacité d'approvisionnement: lacs
Description de produit

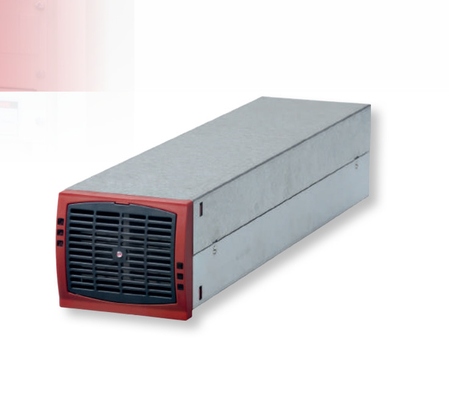

CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201 0

BRAVO est un onduleur modulaire compact et évolutif fournissant une alimentation CA en onde sinusoïdale pure.

Il utilise la dernière technologie d'onduleur, offrant une efficacité énergétique supérieure dans une taille compacte.

points de défaillance uniques avec pleine évolutivité; jusqu'à 32 modules en parallèle et une efficacité élevée allant jusqu'à 96%, ce qui réduit les coûts d'exploitation.



Application du projet

La conception est modulaire et évolutive avec des modules d'onduleurs échangeables à chaud, ce qui garantit un temps de réparation moyen (MTTR) faible,Réduction des coûts de service et satisfaction des besoins en évolution pour l'expansion future.



Spécification

  24 / 230 48 / 230 60 / 230 110 ** / 230 220***/ 230
Généraux
CEM (immunité) Les données sont fournies par la norme EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4
CEM (émission) (classe) Pour les appareils à moteur électrique Pour les appareils à moteur électrique Pour les appareils à moteur électrique Pour les appareils à moteur électrique
Sécurité Pour l'utilisation des appareils électroménagers
Refroidissement / Isolement Forcée / Doublée
Résultats de l'enquête 240 000 heures (MIL-217-F)
Efficacité (typique): conversion de puissance améliorée / en ligne > 95,5% / > 89,5% 96% / 91% 960,5% / 92,5%
Résistance diélectrique CC/CA 4300 Vdc
Systèmes véritablement redondants

3 niveaux de déconnexion sur les sorties en courant alternatif et en courant continu dans les ports de puissance

4 niveaux de déconnexion sur AC dans le port

RoHS Conformité
Vibration GR63 Vibration de bureau 0 à 100 Hz-0,1 g / vibration de transport 5 à 100 Hz 0,5 g 100 à 500 hz-1,5 g / test de chute
Conditions de fonctionnement

Conçu pour être installé dans un environnement IP20 ou IP21.

Lorsqu'il est installé dans un environnement poussiéreux ou humide, des mesures appropriées (filtrage de l'air,...) doivent être prises.

Altitude au-dessus de la mer sans dépréciation < 1500 m / dératage > 1500 m 0,8 % par 100 m
Température ambiante / température de stockage / humidité relative -20 à 50 °C / -40 à 70 °C / 95%, non condensant
Matériau (enveloppe) acier enduit de zinc ALU
Puissance de sortie CA
Puissance nominale de sortie (VA) / (W) 1500 / 1200 2500 / 2000
Capacité de surcharge à court terme 150 % (15 secondes) 110 % en permanence dans la plage T°
Facteur de puissance de charge admissible Puissance nominale complète de 0 inductive à 0 capacitive
Gestion de la température interne et éteindre - Oui, oui.
Les caractéristiques de l'entrée en courant continu
Voltage nominal (en courant continu) 24 V 48 V 60 V 110 V 220 V
Plage de tension (DC) 19 ¢ 35 V 40 à 60 V 48 à 72 V 90 à 160 V 170 à 300 V
Courant nominal

56 A (à 24 Vdc et

une puissance de 1200 W)

46 A (à 48 Vdc et

Partie de sortie de 2000 W)

35 A (à 60 Vdc et

Puissance de sortie 2000 W

19 A (à 110 Vdc et

Partie de sortie de 2000 W)

9.8 A (à 220 Vdc) et

Puissance de sortie 2000 W

courant d'entrée maximal (pour 15 secondes) / ondulation de tension 84 A / < 100 mV rms

84 A / < 2 mV

Psophobie

52 A < 100 mV rms 29 A / < 200 mV rms

14.9 A / < 200 mV

RMS

Limites de tension d'entrée Sélectionnable par l'utilisateur avec l'interface T2S

Les spécifications de l'entrée CA

Entrée CA disponible uniquement avec les modules EPC, les modules REG n'ont pas d'ACin

Voltage nominal (CA) 220/230/240 V 1P ou 3P (Min 3 étagères pour 3P)
Plage de tension (CA) 150 à 265 V



Épuisement

Rating linéaire de 150 à 185 V 150 VA/120 watts par 10 Vac

1200 VA / 960 W

@ 150 VAC

Pour les appareils à commande numérique
Plage de conformité avant transfert en courant continu Réglable
Facteur de puissance > 99%
Plage de fréquences (sélectionnable) / plage de synchronisation 50 60 Hz / gamme 47 53 Hz / 57 63 Hz
Les spécifications de sortie AC
Voltage nominal (CA*) Pour les appareils à combustion
Fréquence / précision de fréquence 50 à 60 Hz / 0,03 %
Déformation harmonique totale (charge résistive) < 1,5%
Temps de récupération après impact de charge 00,4 ms
Activer le délai 20 à 40 s selon le nombre de modules installés
Courant nominal protégé contre le courant inverse 6.6 A 10.9 A
Facteur de crête à puissance nominale 2.8: 1 3: 1
Avec gestion et protection du court-circuit
Capacité d'élimination du court-circuit

10 x 1npendant 20 msec - Disponible pendant que Mains est disponible au port d'entrée CA

Avec contrôle et gestion de la grandeur

Courant de court-circuit après capacité de nettoyage 2.1 Inpendant 15 s et 1,5 Inaprès 15 s
Dans le cadre de la mise en œuvre du transfert
- Je vous en prie. la tension une interruption / le total transitoire la tension Durée (maximum) 0 s / 0 s
Signalisation et surveillance
Affichage LED synoptique
Sortie d'alarme / surveillance Contacts secs sur étagère / Port USB standard et MODBUS sur T2S, optionnel: affichage Candis / Candis TCP-IP
Télécommande allumée / éteinte sur le terminal arrière de l'étagère via T2S

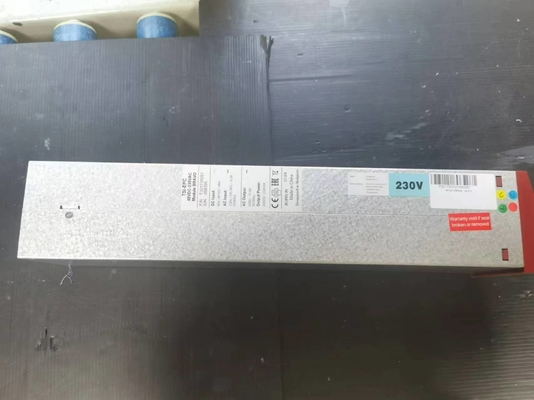

CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201 1

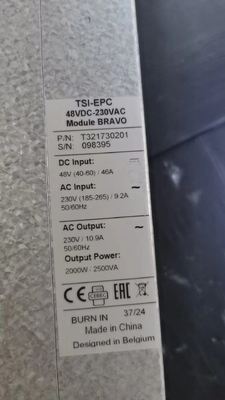

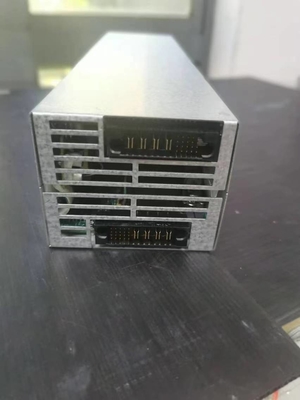

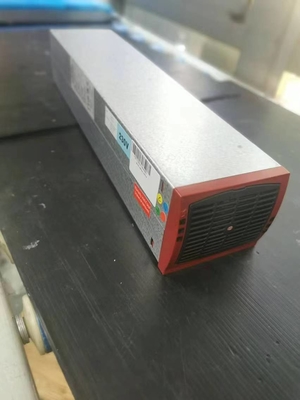

CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201 2CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201 3CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201 4CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201 5CE+T Bravo Invertisseur modulaire 2,5 KVA 1,5 KVA 230 Vac TSI BRAVO Invertisseur CC à CA P/N T321730201 6
