L'onduleur à connexion parallèle modulaire BWT1500 série 48Vdc & 220Vdc est un dispositif d'inversion qui convertit l'alimentation 48V dc/220Vdc fournie par l'alimentation CC de communication en alimentation CA sinusoïdale 220V/50Hz. Grâce à la conversion de l'alimentation CC en entrée, l'onduleur à onde sinusoïdale pure offre aux utilisateurs une alimentation CA stable et non déformée. En cas de panne de courant dans les lieux commerciaux, il offre aux appareils clés l'alimentation avec une tension et une fréquence de sortie flexibles.
Contrôle numérique : Il adopte la technologie SPWM numérique complète DSP 32 bits et haute fréquence, offrant une forte capacité anti-interférence, une vitesse de calcul rapide, une grande intelligence, une précision de contrôle précise et une forme d'onde de sortie pure.

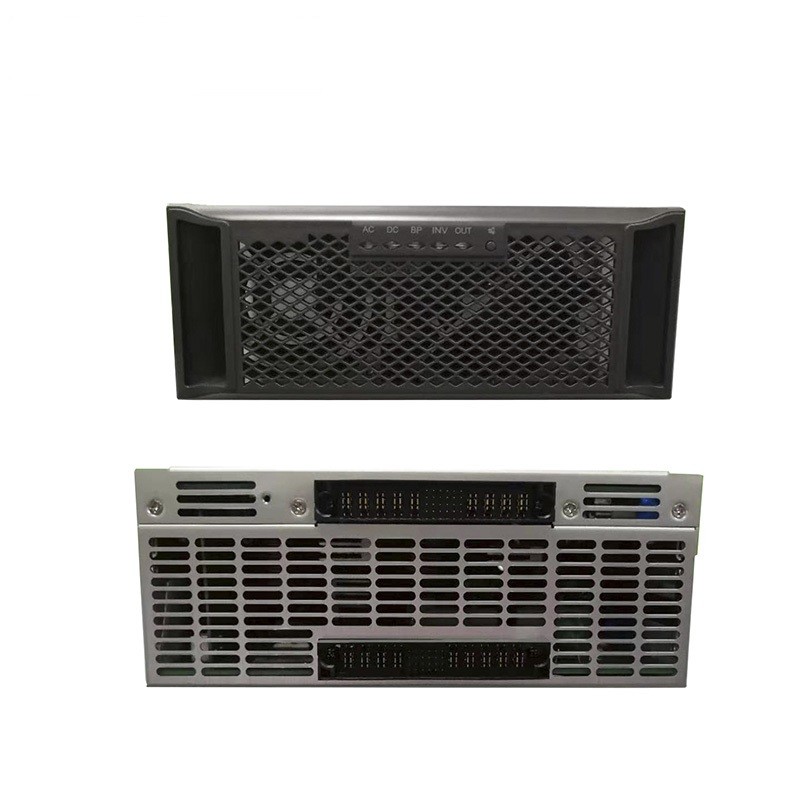

Conception redondante parallèle N+1 : Il peut former un système d'alimentation redondant parallèle N+1. Les modules se sauvegardent mutuellement, avec une grande fiabilité et une configuration flexible. Grand écran LCD numérique 128*64 affichant les informations de données, 4 LED affichant le fonctionnement ;
Technologie parallèle sans maître-esclave : Le fonctionnement et la connexion parallèle de chaque module sont contrôlés indépendamment par le DSP intégré, pas de point de défaillance unique, flux indépendant entre les modules.

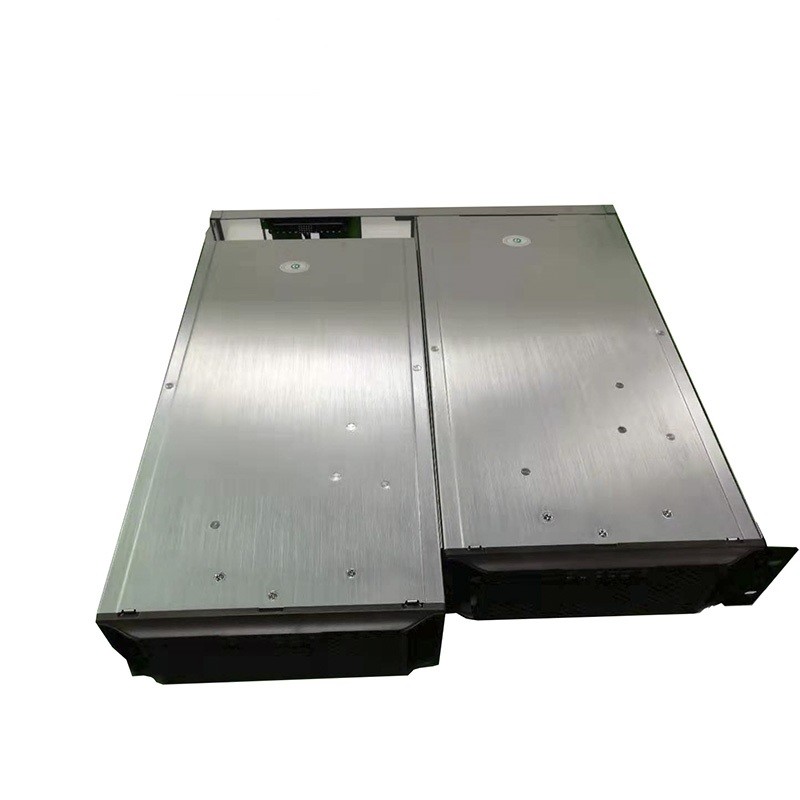

Avec enfichage à chaud : pas besoin de définir de paramètres ni d'opérations, plug and play, le module entre automatiquement dans l'état de fonctionnement normal, la maintenance et le remplacement sont simples et rapides.
Bypass intégré au module : Les utilisateurs peuvent choisir la priorité de l'onduleur ou la priorité du bypass
Gestion de la surveillance : panneau indicateur, alarme sonore et lumineuse de défaut, interface de communication RS485 et contact sec de défaut.
Fonction de protection : Il a les fonctions de surtension d'entrée, de surtension de sortie, de surchauffe, de court-circuit, etc.

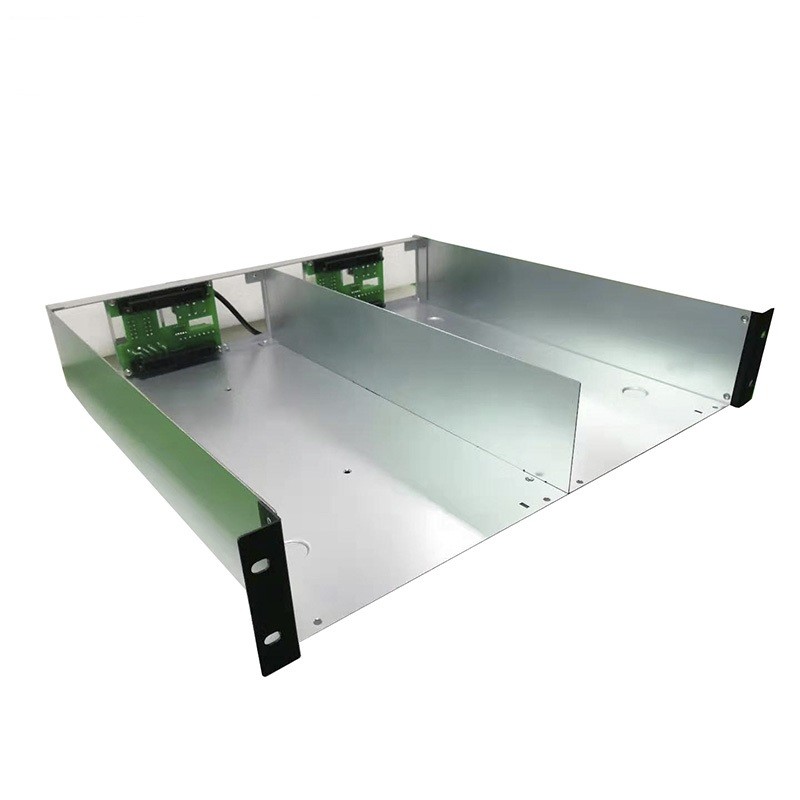

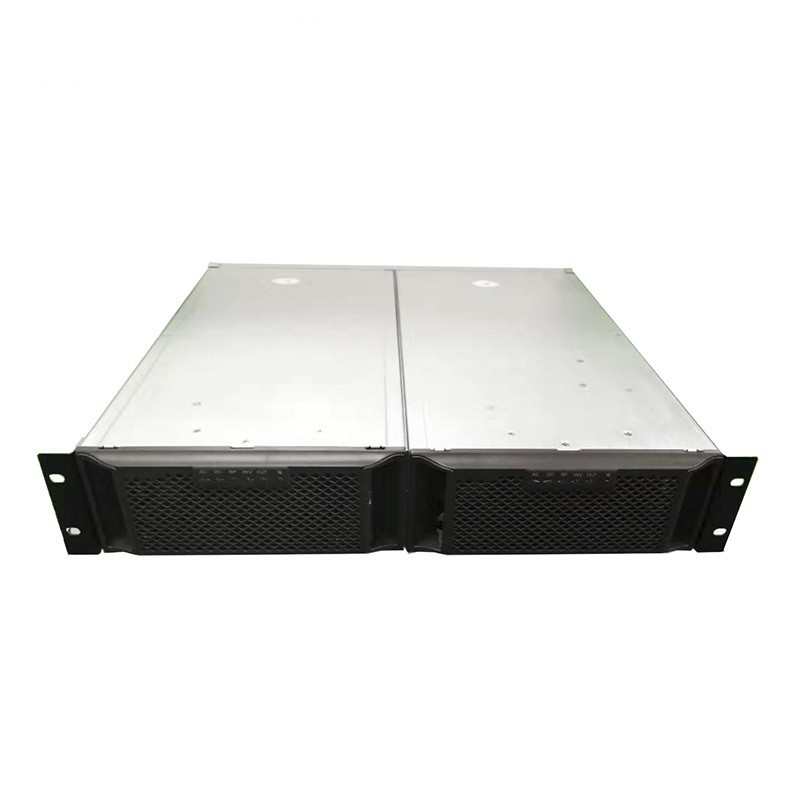

Haute densité de puissance : conception de largeur 1/2 19〞, le volume ne représente que la moitié de la largeur de l'onduleur conventionnel, ce qui permet d'économiser de l'espace et de faciliter le fonctionnement en parallèle.
Données techniques | |
Modèle | BWT48/220-2KVAS |
ENTRÉE | |
Tension d'entrée CC | 48Vdc |
Courant d'entrée CC | 42.0Max |
Plage de tension d'entrée CC | 40-60V |
Remplissage NCourant de bruit | ≤10% |
PF | 0.8 |
ENTRÉE BY-PASS CA | |
Plage de tension d'entrée | 270V-190V(±10Vac) |
Courant d'entrée nominal | 9.1A |
Temps de transfert | <12ms |
SORTIE | |
Capacité de sortie | 2000VA |
Capacité de sortie nominale | 1600W |
Tension de sortie nominale | 220VAC |
Courant de sortie nominal | 3.6A |
Plage de tension de sortie | 220Vac (Tolérance ±1.5% ) |
Rendement de sortie | ≥85% |
Fréquence de sortie | 50Hz |
Plage de fréquences | 43~67Hz |
Onde de sortie | Onde sinusoïdale pure |
THD | ≤3% (Charge linéaire) |
Temps de commutation (Mode bypass vers onduleur) | ≤12ms (Avec charge) |
Plage de fréquences de sortie | 50±0.1% ou 60±0.1% |
Dynamique Réponse Temps | 5%(charge 0←→100%) |
PF | 0.8 |
Protection contre les surintensités de sortie | |
Capacité de surcharge | Fonctionnement continu 10min @105% |
Capacité de surcharge | Fonctionnement continu 1min @ 125% |
Protection contre la surchauffe | Oui |
Protection contre les courts-circuits | Oui (Ne pas tester sous connexion CA) |
Protection contre la connexion inversée | Oui |
PERFORMANCE DES TESTS ENVIRONNEMENTAUX | |
Température ambiante | -20~ +50℃ |
Fonctionnement à haute température | 50±2℃ (charge nominale 24H) |
Fonctionnement à basse température | -20±2℃ (charge nominale 24H) |
Stockage à haute température | 80±2 ℃,24H |
Stockage à basse température | -40±2℃,24H |
Humidité | 0~90%,Pas de condensation d'humidité |
Altitude de fonctionnement (m) | Altitude Pleine puissance jusqu'à 2000m. détarage -2% / 100m, altitude maximale 5000m |
MODE PARALLÈLE | |
Quantités maximales en parallèle | 8 unités |
