L'onduleur de connexion parallèle modulaire en série 48Vdc et 220Vdc est un dispositif d'inversion qui convertit la puissance 48V dc/220Vdc fournie par une alimentation en courant continu de communication en puissance CA sinusoïdale 220V/50Hz.Grâce à la conversion sur la puissance de courant continu d'entrée, l'onduleur d'onde Sine Pure offre aux utilisateurs une alimentation en courant alternatif stable et non déformée.Il offre aux appareils clés la puissance de tension et de fréquence de sortie flexible.
Caractéristique
Contrôle numérique: il adopte la technologie SPWM entièrement numérique et haute fréquence DSP 32 bits, avec une forte capacité anti-interférence, une vitesse de calcul rapide, une intelligence élevée,une précision de commande précise et une forme d'onde de sortie pure

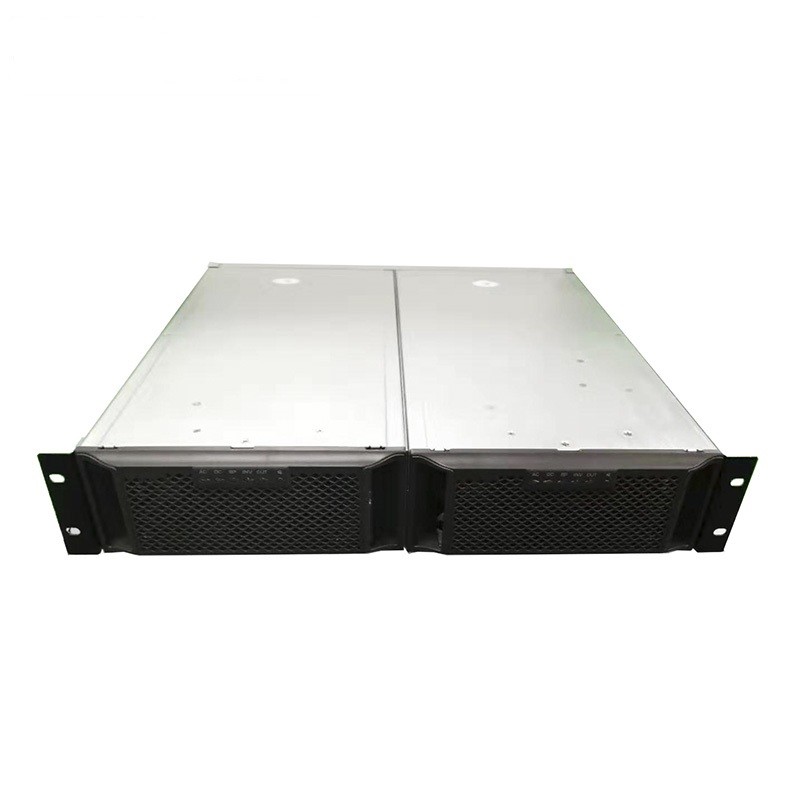

Conception redondante parallèle N+1: Il peut former un système d'alimentation parallèle redondant N+1. Les modules sont de secours, avec une fiabilité élevée et une configuration flexible.Informations sur les données d'affichage numérique LCD 128*64,4 affichage à LED fonctionnant;
Aucune technologie parallèle maître-esclave: le fonctionnement et la connexion parallèle de chaque module sont contrôlés indépendamment par le DSP intégré, aucun point de défaillance unique,flux indépendant entre les modules.

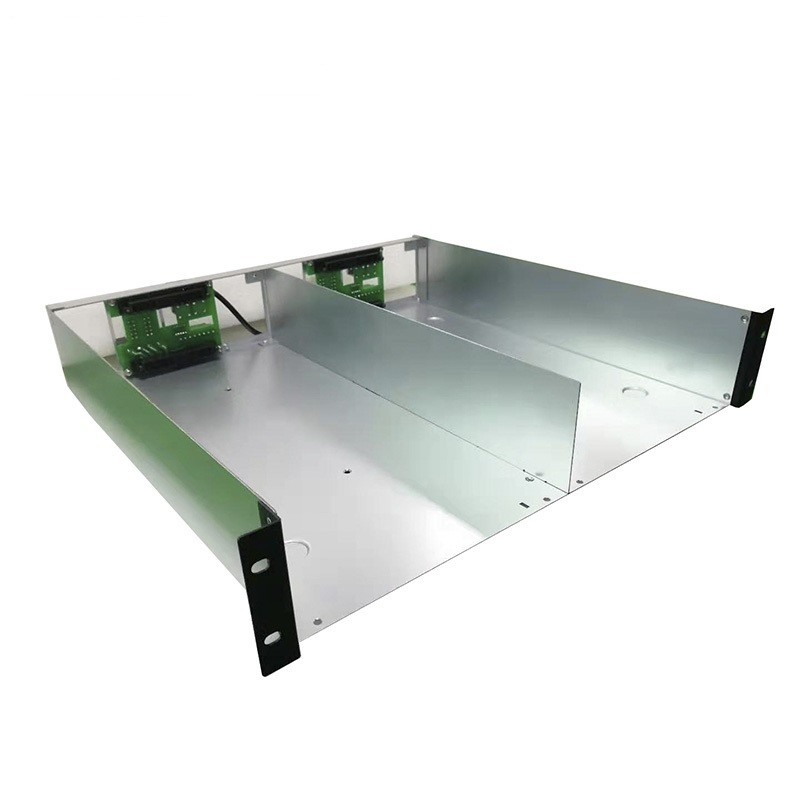

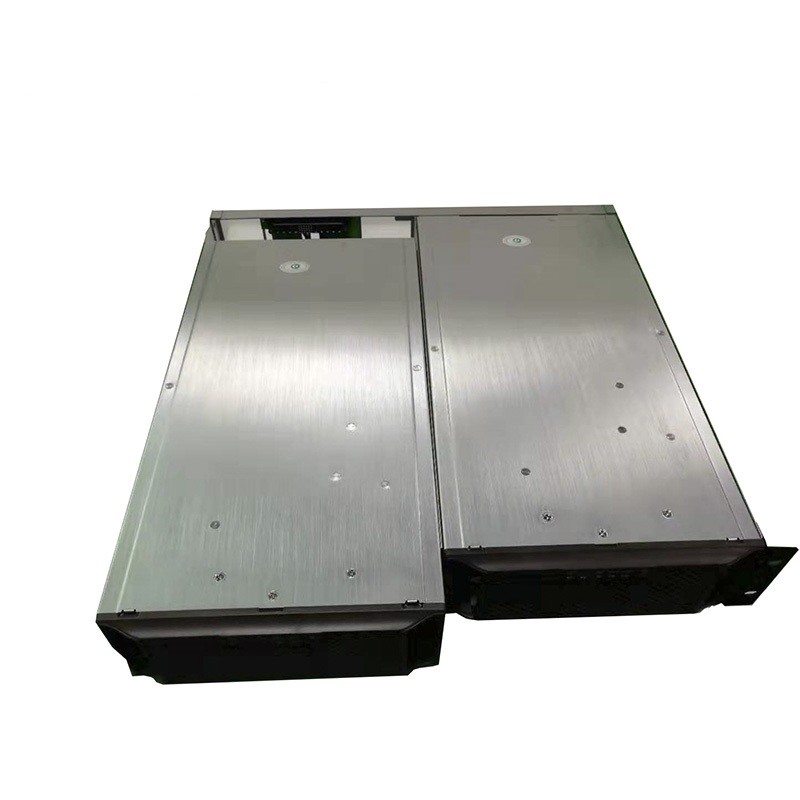

Avec la prise à chaud: pas besoin de régler les paramètres et d'opérer, la prise en main, le module entre automatiquement dans l'état de fonctionnement normal, l'entretien et le remplacement sont simples et rapides.
Module intégré de contournement: les utilisateurs peuvent choisir la priorité de l'onduleur ou de contournement
Gestion de la surveillance: panneau d'indicateur, alarme sonore et lumineuse de défaillance, interface de communication RS485 et contact à sec de défaillance.
Fonction de protection: Il a les fonctions de surtension d'entrée, de surtension de sortie, de surtempérature, de court-circuit, etc.

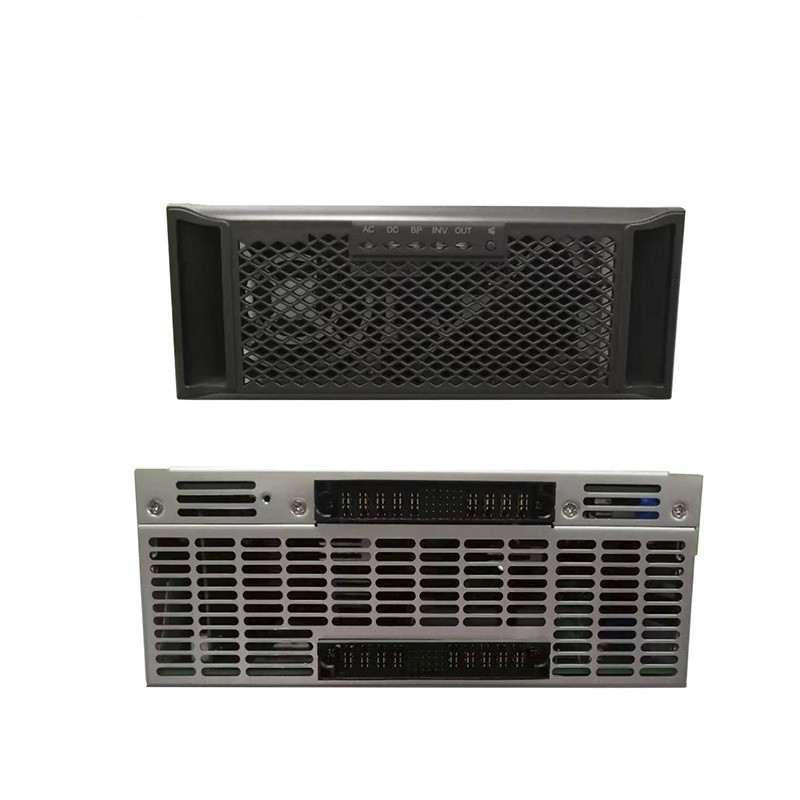

Haute densité de puissance: 1/2 19 ′′ largeur de conception, le volume est seulement la moitié de la largeur de l'onduleur classique, économiser de l'espace et pratique parallèle
Spécification
| Modèle |
Le système d'alarme doit être équipé d'un dispositif d'alarme. |
| Résultats |
| Voltage d'entrée CC |
48 Vdc |
| Courant d'entrée CC |
63.0 Maximum |
| Plage de tension d'entrée CC |
40 à 60 V |
| RemplissageNOise courant |
≤ 10% |
| Le PF |
0.8 |
| Le système d'alimentation doit être équipé d'un système d'alimentation en eau. |
| Plage de tension d'entrée |
Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur. |
| Courant d'entrée nominal |
13.6A |
| Temps de transfert |
< 12 ms |
| RÉSULTAT |
| Capacité de production |
Pour les appareils électroniques |
| Capacité de production nominale |
2400 W |
| Voltage de sortie nominale |
Échangeur de courant |
| Courant de sortie nominal |
11.0A |
| Plage de tension de sortie |
220Vac ((Tolérance ±1,5%) |
| Efficacité de la production |
≥ 85% |
| Fréquence de sortie |
50 Hz |
| Plage de fréquences |
43 à 67 Hz |
| Vague de sortie |
Vague sinusoïdale pure |
| THD |
≤ 3% (charge de ligne) |
| Temps de commutation (en passant au mode Inverter) |
≤ 12 ms (avec charge) |
| Plage de fréquence de sortie |
50 ± 0,1% ou 60 ± 0,1% |
| DynamiqueRréponseTle |
5% ((charge 0←→100%) |
| Le PF |
0.8 |
| Sortie par rapport à la protection de courant |
| Capacité de surcharge |
Continuez à travailler dans 10 minutes. @105% |
| Capacité de surcharge |
Continuez à travailler 1 minute @ 125% |
| Protection contre les températures élevées |
- Oui, oui. |
| Protection contre le court-circuit |
Oui (ne pas tester sous AC Connect) |
| Protection contre les connexions inversées |
- Oui, oui. |
| Résultats des essais environnementaux |
| Température ambiante. |
-20 à +50°C |
| Opération à haute température |
50 ± 2°C (charge nominale 24 heures) |
| Fonctionnement à basse température |
-20 ± 2°C (charge nominale 24 heures) |
| Conservation à haute température |
80 ± 2 °C,24 heures |
| Conservation à basse température |
-40 ± 2 °C,24 heures |
| Humidité |
0 à 90%,Aucune condensation d'humidité |
| Altitude de fonctionnement (m) |
Altitude Pleine puissance jusqu'à 2000m.référence -2% / 100m, altitude maximale 5000m |
| Mode parallèle |
| Quantités parallèles maximales |
8 unités |
