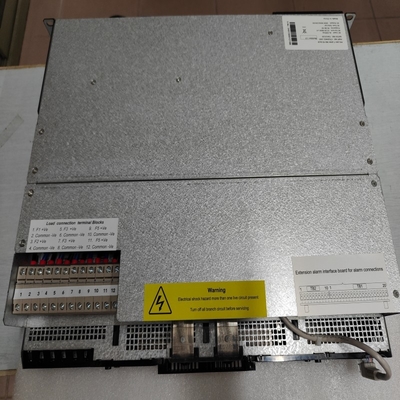

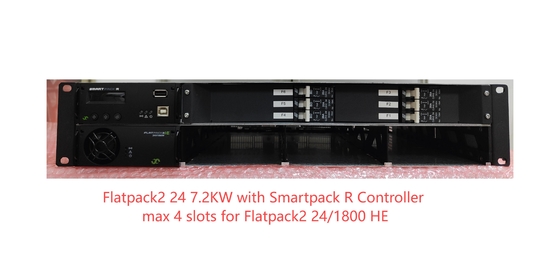

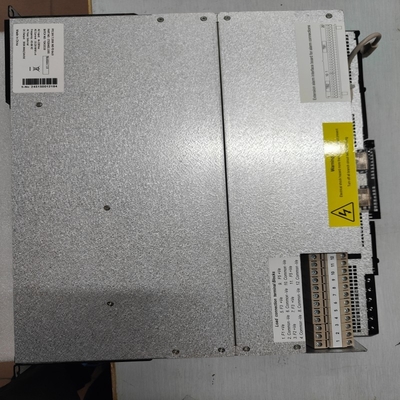

Le concept modulaire Flatpack2 présente de nombreux avantages par rapport aux solutions traditionnelles de l'industrie: il offre un rendement élevé, une consommation d'énergie et une dissipation thermique moindres.La taille globale et l'empreinte de l'armoire est de 50% de la taille contrôlée du thyristorLa construction modulaire de la prise à chaud permet une redondance, n + 1, n + 2 configurations.
Il est facile à réparer avec MTTR < 5 minutes.MTBF très élevé > 350000 heures, large plage de tension et de fréquence CA d'entrée.Possibilité de construire des systèmes combinés avec des redresseurs,Convertisseurs et onduleurs à courant continu et à courant continu commandés par un seul contrôleur.
Modèle | 24/1800 HE |
Numéro de pièce | 241115.205 |
Données d'entrée | |
Voltage (nominal) | Pour les appareils à combustionAC/ 185 à 300 VDC |
Voltage (plage) | 85 à 300 VAC/ 85 à 300 VDC |
Fréquence | 45 - 66 Hz, 15 à 18,5 Hz1) / 0 Hz |
Courant (maximum) @ entrée nominale, pleine charge | 11.25 ADC |
Facteur de puissance | 0.99 (@ 50-100% de charge) |
THD (@ 230 V)AC) | < 4 % (@ pleine charge) |
Protéger | Fuseau dans les deux lignes, varistor pour une protection transitoire, arrêt lorsque VDansest hors de portée |
Les données de sortie | |
Voltage (par défaut) | 26.75 VDC |
Voltage (plage réglable) | 21.75 à 28.8 VDC |
Puissance maximale, entrée nominale | Unité d'alimentation |
Puissance maximale, dépréciée @VDans= 85 VDC | 750 W |
Courant maximal, @VÀ l'extérieur≤ 24 VDC | 75 A |
Temps d'attente, tension par défaut et charge de 1000 W | 20 ms, VÀ l'extérieur> 21 VDC |
Partage actuel | ± 5% du courant maximal de 10 à 100% de charge |
Régulation de la tension statique (10 à 100% de charge) | ± 0,5% de la charge de 10 à 100% et de la puissance fournie non limitée par les panneaux photovoltaïques |
Régulation dynamique de la tension | ± 5,0% pour une variation de charge de 10 à 90% ou de 90 à 10%, temps de réglage < 50 ms |
Ressort | > 250 mVPP, largeur de bande de 30 MHz |
Bruit psophométrique | > 2 mVRMS |
Protéger | Arrêt par surtension, résistance au court-circuit, température élevée, limiteur de courant d'entrée de prise à chaud |
Autres spécifications | |
Efficacité maximale | 95 pour cent |
Isolement | 3 kVAC∆ entrée et sortie, 1,5 kVAC– input earth, 0.5 kVDC¢ terre de sortie |
Alarmes (LED rouge) | Arrêt du réseau électrique à basse tension, arrêt à haute et basse température, défaillance du rectificateur, arrêt de la sortie par surtension, défaillance du ventilateur, alarme basse tension, défaillance du bus CAN |
Avertissements (LED jaune) | Le rectificateur en mode débit, limite de courant de la batterie à distance activée, tension d'entrée hors de portée, clignotant à surtension |
Normalement (LED vert) | Entrée et sortie OK |
Le système de contrôle de l'état de l'air doit être équipé d'un système de contrôle de l'air. | > 300 000 (@ Tenvironnement: 25 °C) |
Température de fonctionnement (5 à 95% RH sans climatisation) | - 40 à 75 °C |
Déperdition maximale de la puissance de sortie au-dessus de temp / à | Les émissions de gaz à effet de serre sont calculées en fonction de la température de l'air. |
Température de stockage | -40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante |
Dimensions [WxHxD] / Poids | La taille de l'appareil est de 109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 1,950 kg [4,3 lb] |
Normes de conception | |
Sécurité électrique | La norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2 est modifiée comme suit:2013Pour les appareils de traitement des eaux usées, la norme IEC 60950-1:2013 UL 60950-1:2014 |
CEM |
Pour les véhicules à moteur:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010 La norme IEC 61000-6-5 est modifiée comme suit:2015, EN 300 386:v2.1.1, FCC CFR 47 Partie 15:2008 |
Environnement |
Le système d'exploitation de l'équipement doit être équipé d'un système de gestion de l'équipement. Conditions de fonctionnement normales conformément à la clause 4 de la norme CEI 62040-5-3:20162. Autres conditions de fonctionnement conformément à la clause 4 de la norme IEC 62040-5-3:20163, doit être informé |
1) Puissance maximale réduite à 1000 W @ 230 Vac & 16 2/3 Hz d'entrée |
