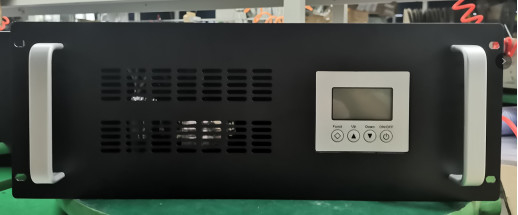

Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures

10
MOQ
1USD
Prix
Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Model Number: BWT12-220/3KW
Product Name: Inverter Module
AC Input Voltage: 170~270 VAC (220V Norm)
AC Breaker: 13.63A MCB
Battery Input Voltage: 12Vdc
Output capacity: 3KW
Rated output Voltage: 220VAC (Inverter Mode)
Package: 484*452*176mm
Mettre en évidence:

Invertisseurs à courant continu sur mesure

,

Invertisseurs à courant continu de 19 pouces

,

Invertisseurs à courant continu 3 kW

Informations de base
Lieu d'origine: N.N.
Nom de marque: Custom made
Certification: CE
Numéro de modèle: Le numéro d'immatriculation
Conditions de paiement et expédition
Détails d'emballage: Cartonné
Délai de livraison: 5-6 semaines
Capacité d'approvisionnement: 500 ensembles/mois
Description de produit

Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 0



Notre onduleur de 1 kW / 2 kW / 3 kW est une merveille technologique conçue pour une conversion d'énergie transparente.
Équipé de circuits de conversion de puissance avancés, il assure une transformation très efficace
de courant continu (CC) à courant alternatif (AC), avec un rendement de conversion allant jusqu'à [X]%,
Il réduit les pertes d'énergie pendant le processus, ce qui en fait un choix d'économie d'énergie pour les résidences et les appartements.
et des applications industrielles.

L'onduleur est doté d'une sortie sine-onde pure, ce qui est essentiel pour alimenter des appareils électroniques sensibles.
La distorsion harmonique totale (THD) de la sortie est inférieure à [X]%, ce qui permet une
La durée de vie de l'appareil connecté est ainsi plus longue que celle du réseau public.
Il s'agit d'un outil qui assure le bon fonctionnement des appareils mais aussi leur performance optimale.

Il a une large plage de tension d'entrée, ce qui lui permet de s'adapter à diverses sources d'alimentation en courant continu.
une banque de batteries dont la tension fluctue entre [tension d'entrée minimale] et [tension d'entrée maximale] ou
un ensemble de panneaux solaires avec des tensions de sortie différentes, l'onduleur peut le gérer facilement.
l'adaptabilité le rend approprié pour les systèmes d'énergie solaire hors réseau, les sources d'alimentation de secours d'urgence,
et les installations mobiles de production d'énergie telles que les véhicules de stationnement et les bateaux.





Principales caractéristiques:



 Standard 19” Rack mount 4RU Chassis;
 True sine wave output (T.H.D < 3%);
Paramètre de l'équipement d'affichage LCD en temps réel, état de fonctionnement
¢ claire à première vue;
La technologie de contrôle intelligent à double processeur, excellente performance;
Le mode réseau, le mode économie d'énergie ou le mode batterie peuvent être réglés, l'application est flexible.
¢ Porte de communication RS232;
¢ Autotest d'allumage, démarrage en sortie douce, redémarrage automatique pendant que le courant alternatif ou continu se rétablit;
¢ fonction de commutation automatique: courant continu à courant alternatif, contournement de courant alternatif, moins de 6 ms;
¢ Surveillance en temps réel de l'état de fonctionnement du système, alarme sonore et visuelle;
- enregistrer le message d'alarme historique et pouvoir le consulter;
¢ Régulateur de tension intégré Stabiliser la tension CA;
 Maintenance bypass /DC available;
Protection contre les courts-courriers, les surcharges, les surtensions ou les sous-tensions de la batterie




Paramètres:

Données techniques
Modèle Le numéro d'enregistrement est le numéro d'enregistrement suivant:000 W
Résultats
Voltage d'entrée CA 170 à 270 VAC (220 V)Normalement)
Coupe-circuit 13.63A MCB
Voltage d'entrée de batterie 12Vdc
Plage de tension de la batterie 10 à 15 Vdc
Détecteur d'entrée de batterie 250@MCB
Réfrigération Refroidissement par force
Courant d'entrée CC 300A au maximum
Fréquence de sortie 50 Hz ± 0,1%
RÉSULTAT
Capacité de production nominale 3 000 W
Voltage de sortie nominale 220VAC (mode de l'onduleur)
Courant de sortie nominal 13.63A
Plage de tension de sortie Pour les appareils à induction, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Socket de sortie CA NEMA L5-30R*2
Efficacité de la production 85 à 90% (mode de l'onduleur)
Fréquence de sortie 50 Hz
Plage de fréquences 47 à 53 Hz
Vague de sortie Vague sinusoïdale pure
THD ≤ 3% (charge de ligne)
Temps de commutation (en passant au mode Inverter) ≤ 6 ms (avec charge)
Caractéristique de protection
AC sous protection du commutateur de tension Le niveau de tension de l'appareil est supérieur ou égal à:
Protection du commutateur CA/VOLT ≥ 280 AC
Température élevée Oui (commutateur automatique)
Batterie située sous le point de protection de tension ≤ 85
Alerte à basse tension 120,6 ± 0.5
Je vous en prie.sortie sur la protection contre le courant
Capacité de surcharge Continuer à travailler 30s @ surcharge 110% ~ 120%
Capacité de surcharge Continuez à travailler 300 ms @ surcharge 160%
Protection contre les températures élevées - Oui, oui.
Protection contre le court-circuit Oui (ne pas tester sous AC Connect)
Protection contre les connexions inversées - Oui, oui.
OVP de sortie Le réglage de la tension doit être conforme à la norme ISO 7638:2003.
Alarme de basse tension de sortie Le réglage de l'alimentation doit être effectué en tenant compte de la température de l'air et de l'humidité.
Sécurité et électromagnétique
Résistance diélectrique ((AC-chassis) 3500Vdc/10mA/1min. Pas de flash, pas de panne, pas d'arc (priorité d'entrée AC uniquement)
Résistance diélectrique ((DC-Chassis)

750 Vdc/10mA/1min. Pas de flash, pas de panne



LVD Pour les appareils électroniques
CEM/EM I La norme EN 61000-6-3 et la norme IEC 61000-6-4

Règlement ROHS



Les résultats de l'étude ont été publiés dans les journaux de l'Union européenne et dans les journaux de l'Union européenne.



Résultats des essais environnementaux
Température ambiante. 0 à +40°C
Opération à haute température 40±2°C (charge nominale 24 heures)
Fonctionnement à basse température 0 ± 2°C (charge nominale 24 heures)
Conservation à haute température 50 ± 2 °C, 24 heures
Conservation à basse température - 150 ± 2 °C, 24 heures
Humidité 0 à 90%, pas de condensation d'humidité
Altitude de fonctionnement (m) Altitude Pleine puissance jusqu'à 2000m.référence -2% / 100m, altitude maximale 5000m
La communication
232 roupies - Oui, oui.
Affichage LCD

Statut du LCD



Voltage d'entrée et de sortie, fréquence, courant de sortie, température, charge, etc.



Statut de l'onduleur



Les mains normales, les onduleurs normaux, la batterie sous tension et surcharge de sortie, etc.



Mesure
Taille W*D*H(mm) 484*452*176 mm



Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 1

Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 2Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 3Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 4

Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 5





 (sur mesure, 1KW/2KW/3KW, entrée batterie 12Vdc sortie 220Vac Les couleurs peuvent être grises ou noires)



Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 6







Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 7

Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 8



Module d'onduleur de courant continu à courant alternatif de 3 kW monté sur un rack 4RU de 19 pouces sur mesure adapté à la conversion de courant continu à courant alternatif de 12 V à 220 V avec des performances supérieures 9
