Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure

10
MOQ
1USD
Prix
Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Model Number: BWT12-220/1KW/2KW/3KW
Product Name: Inverter Module
AC Input Voltage: 170~270 VAC (220V Norm)
AC Breaker: 13.63A MCB
Battery Input Voltage: 12Vdc
Output capacity: 1KW/2KW/3KW
THD: ≤3% (Line Load)
Switch Time (By pass to Inverter: ≤6ms (With Load)
Mettre en évidence:

Module d'onduleur monté sur rack de télécommunications

,

Module d'inverseur à support de 19 pouces

,

Module d'onduleur monté sur un rack de 1 kW

Informations de base
Lieu d'origine: N.N.
Nom de marque: Custom made
Certification: CE
Numéro de modèle: Module à onduleur de 1 kW/2 kW/3 kW
Conditions de paiement et expédition
Détails d'emballage: Cartonné
Délai de livraison: 5-6 semaines
Capacité d'approvisionnement: 500 ensembles/mois
Description de produit

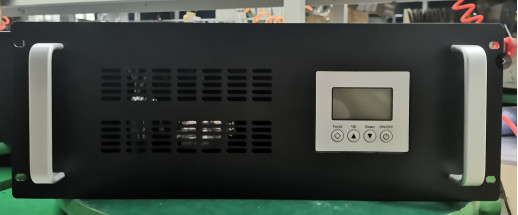

Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 0



L'onduleur de 3 kW monté sur un rack de 19 pouces offre une véritable sortie d'onde sinusoïdale (T.H.D < 3%).
Avec double contrôle intelligent CPU, il a une excellente performance et de multiples modes comme la grille, l'énergie
Il est équipé d'un écran LCD pour afficher les paramètres en temps réel, d'un port RS232 et d'un écran automatique
Sa fonction de commutation automatique rapide (moins de 6 ms), la surveillance en temps réel avec des alarmes, et
Il offre également diverses protections et dispose d'un régulateur de
option de contournement de maintenance/DC.





Principales caractéristiques:



  • Il est monté sur un support standard de 19 pouces.
  • "Précédent de sortie d'onde sinusoïdale réelle avec une distorsion harmonique totale (T.H.D.) inférieure à 3%.
  • Un écran LCD qui affiche les paramètres de l'équipement en temps réel, rendant l'état de fonctionnement clair en un coup d'œil.
  • Technologie de contrôle intelligent à double processeur, assurant une excellente performance.
  • Il prend en charge les réglages pour le mode réseau, le mode d'économie d'énergie et le mode batterie, fournissant des applications flexibles.
  • Équipé d'un port de communication RS232.
  • Fonctionne avec auto-test d'alimentation, démarrage en douceur et redémarrage automatique lorsque l'alimentation en courant alternatif ou en courant continu est rétablie.
  • A une fonction de commutation automatique: le passage de courant continu à courant alternatif et de contournement CA prend moins de 6 ms.
  • Effectue une surveillance en temps réel de l'état de fonctionnement du système, avec des alarmes sonores et visuelles.
  • Enregistre les messages d'alarme historiques pour faciliter les recherches.
  • Régulateur de tension intégré pour stabiliser la tension CA.


Paramètres:



Données techniques
Modèle Le numéro d'enregistrement est le numéro d'enregistrement suivant:000 MW
Résultats
Voltage d'entrée CA 170 à 270 VAC (220 V)Normalement)
Coupe-circuit 13.63A MCB
Voltage d'entrée de batterie 12Vdc
Plage de tension de la batterie 10 à 15 Vdc
Détecteur d'entrée de batterie 250@MCB
Réfrigération Refroidissement par force
Courant d'entrée CC 300A au maximum
Fréquence de sortie 50 Hz ± 0,1%
RÉSULTAT
Capacité de production nominale 3 000 W
Voltage de sortie nominale 220VAC (mode de l'onduleur)
Courant de sortie nominal 13.63A
Plage de tension de sortie Pour les appareils à induction, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Socket de sortie CA NEMA L5-30R*2
Efficacité de la production 85 à 90% (mode de l'onduleur)
Fréquence de sortie 50 Hz
Plage de fréquences 47 à 53 Hz
Vague de sortie Vague sinusoïdale pure
THD ≤ 3% (charge de ligne)
Temps de commutation (en passant au mode Inverter) ≤ 6 ms (avec charge)
Caractéristique de protection
AC sous protection du commutateur de tension Le niveau de tension de l'appareil est supérieur ou égal à:
Protection du commutateur CA/VOLT ≥ 280 AC
Température élevée Oui (commutateur automatique)
Batterie située sous le point de protection de tension ≤ 85
Alerte à basse tension 120,6 ± 0.5
Je vous en prie.sortie sur la protection contre le courant
Capacité de surcharge Continuer à travailler 30s @ surcharge 110% ~ 120%
Capacité de surcharge Continuez à travailler 300 ms @ surcharge 160%
Protection contre les températures élevées - Oui, oui.
Protection contre le court-circuit Oui (ne pas tester sous AC Connect)
Protection contre les connexions inversées - Oui, oui.
OVP de sortie Le réglage de la tension doit être conforme à la norme ISO 7638:2003.
Alarme de basse tension de sortie Le réglage de l'alimentation doit être effectué en tenant compte de la température de l'air et de l'humidité.
Sécurité et électromagnétique
Résistance diélectrique ((AC-chassis) 3500Vdc/10mA/1min. Pas de flash, pas de panne, pas d'arc (priorité d'entrée AC uniquement)
Résistance diélectrique ((DC-Chassis)

750 Vdc/10mA/1min. Pas de flash, pas de panne



LVD Pour les appareils électroniques
CEM/EM I La norme EN 61000-6-3 et la norme IEC 61000-6-4

Règlement ROHS



Les résultats de l'étude ont été publiés dans les journaux de l'Union européenne et dans les journaux de l'Union européenne.



Résultats des essais environnementaux
Température ambiante. 0 à +40°C
Opération à haute température 40±2°C (charge nominale 24 heures)
Fonctionnement à basse température 0 ± 2°C (charge nominale 24 heures)
Conservation à haute température 50 ± 2 °C, 24 heures
Conservation à basse température - 150 ± 2 °C, 24 heures
Humidité 0 à 90%, pas de condensation d'humidité
Altitude de fonctionnement (m) Altitude Pleine puissance jusqu'à 2000m.référence -2% / 100m, altitude maximale 5000m
La communication
232 roupies - Oui, oui.
Affichage LCD

Statut du LCD



Voltage d'entrée et de sortie, fréquence, courant de sortie, température, charge, etc.



Statut de l'onduleur



Les mains normales, les onduleurs normaux, la batterie sous tension et surcharge de sortie, etc.





Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 1

Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 2Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 3

Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 4



 (sur mesure, 1KW/2KW/3KW, entrée batterie 12Vdc sortie 220Vac Les couleurs peuvent être grises ou noires)



Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 5







Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 6

Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 7



Télécom 19 pouces rack monté Inverter Module DC à AC 12Vdc à 220Vac 1KW 2KW 3KW sur mesure 8
