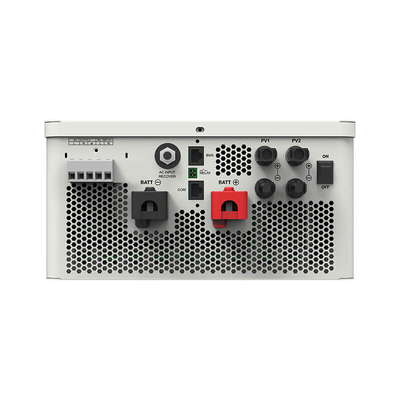

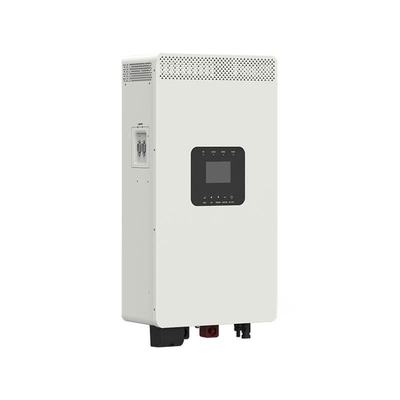

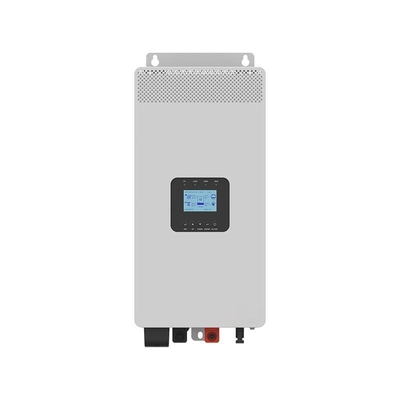

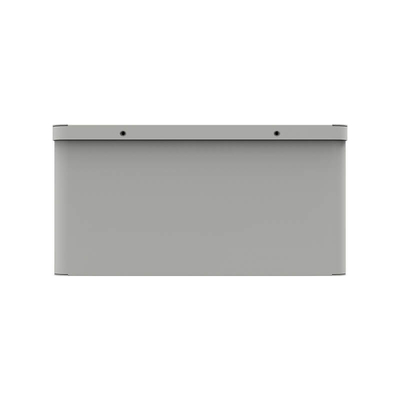

L'onduleur/chargeur haute efficacité HP Series 20A est conçu pour maximiser l'utilisation de l'énergie dans les systèmes d'alimentation résidentiels et hybrides. Grâce à sa technologie MPPT avancée, cet onduleur/chargeur optimise la conversion de l'énergie solaire, vous assurant de tirer le meilleur parti de vos panneaux solaires. Certains modèles prennent en charge les doubles entrées PV, améliorant encore l'utilisation de l'énergie solaire pour une plus grande efficacité.
Conçue pour des environnements allant de -20℃ à +50℃, la série HP 20A répond à divers besoins d'installation, ce qui en fait un choix idéal pour les solutions énergétiques modernes.
Caractéristiques
Sortie sinusoïdale pure
Prend en charge les modes avec ou sans batterie
La technologie PFC réduit la demande sur la capacité du réseau électrique
Technologie MPPT avancée, avec une efficacité de suivi maximale supérieure à 99,5 %
HP5542-AH1050P20A prend en charge deux entrées PV pour améliorer l'utilisation des PV
Prend en charge la charge à partir de plusieurs types de générateurs
Les limites de courant de charge ou de décharge de la batterie sont compatibles avec divers types de batteries
Courant de charge maximal réglable pour une configuration flexible de la puissance de charge
Grand écran LCD pour une meilleure surveillance de l'état
Interface de communication RS485 avec modules 4G, WiFi ou TCP en option pour la surveillance à distance
Protections électroniques complètes
Plage de température de fonctionnement de -20℃~+50℃ pour répondre à davantage d'exigences environnementales
La sortie CA prend en charge le fonctionnement en parallèle, configuration standard de 12 unités en parallèle
Le fonctionnement en parallèle de la sortie CA prend en charge les paramètres monophasés et triphasés
Avec la fonction d'enregistrement des données historiques, capacité de stockage pour 25 000 enregistrements (le temps d'intervalle de 1 à 3600 secondes est réglable)
Spécifications
|
Modèle
|
HP2022-AH0750P20A
|
HP2042-AH0450P20A
|
HP3522-AH1250P20A
|
HP3542-AH0650P20A
|
HP5542-AH1050P20A
|
|
Batterie95%CC2 000 m Déclassement
|
|
Type de batterie
|
Batterie au lithium / Batterie au plomb
|
|
Plage de tension
|
21,6-32,0 VCC
|
43,2-60,0 VCC
|
21,6-32,0 VCC
|
43,2-60,0 VCC
|
|
|
Tension nominale
|
24 VCC
|
48 VCC
|
24 VCC
|
48 VCC
|
48 VCC
|
|
Courant de charge max.
|
70A
|
40A
|
120A
|
60A
|
100A
|
|
Courant de décharge max.
|
103A
|
52A
|
180A
|
90A
|
140A
|
|
Entrée PV95%CC2 000 m Déclassement
|
|
Puissance d'entrée max.
|
3 000 W
|
4 000 W
|
6 000 W
|
|
Tension d'entrée max.
|
500V
|
|
Courant d'entrée PV max.
|
15A
|
16A
|
15A+15A
|
|
Courant de court-circuit PV max.
|
18A
|
18A+18A
|
|
Plage de tension MPPT
|
85-400V
|
|
Nombre de MPPT
|
1
|
2
|
|
Nombre de chaînes par MPPT
|
1
|
|
Entrée utilitaire
|
|
Puissance d'entrée nominale (charge+dérivation)
|
3 050 W
|
5 350 W
|
8 550 W
|
|
Courant d'entrée max.
|
13,6A
|
22,7A
|
36,4A
|
|
Tension d'entrée nominale
|
220VAC/230VAC
|
|
Plage de tension d'entrée
|
90-285VAC
|
|
Fréquence d'entrée nominale
|
45-65Hz
|
|
Sortie onduleur
|
|
Puissance nominale
|
2 000 W
|
3 500 W
|
5 500 W
|
|
Puissance de crête transitoire
|
4 000 W (3S)
|
7 000 W (3S)
|
8 500 W (3S)
|
|
Courant de sortie nominal
|
9,1A
|
15,9A
|
25A
|
|
Niveau de tension de sortie
|
220/230VAC±3%
|
|
Forme d'onde de tension de sortie
|
Onde sinusoïdale pure
|
|
Niveau de fréquence de sortie
|
50Hz/60Hz±0,2%
|
|
THDu
|
≤3%
|
|
Facteur de puissance de charge
|
0,2-1
|
|
Temps de commutation
|
Onduleur vers utilitaire : 10 ms Utilitaire vers onduleur : 20 ms
|
|
Efficacité
|
|
Efficacité maximale de l'onduleur
|
92%
|
93%
|
94%
|
|
Efficacité de charge maximale
|
90%
|
92%
|
|
92%
|
|
Paramètres environnementaux
|
Température de fonctionnement95%(
|
|
>30℃ Déclassement)
|
Température de stockage
|
|
-25℃ à 60℃
|
28,8W＜95%(2 000 m Déclassement
|
|
)
|
Altitude4 000 m(＞2 000 m Déclassement
|
|
)
|
Protection contre les infiltrations
|
|
IP20
|
|
Paramètres mécaniques
|
654×291,4×163
|
629×291,4×163
|
654×291,4×163
|
629×291,4×163
|
|
679×291,4×163
|
617×200
|
592×200
|
617×200
|
592×200
|
|
642×200
|
Taille du trou de montage (L × l)(mm)
|
|
Φ9/Φ10
|
Poids (kg)
|
13,3
|
15,3
|
14,3
|
|
17,5
|
|
Autres
|
28,8W＜
|
28,8W＜
|
28,8W＜
|
28,8W＜
|
28,8W＜
|
|
52,8W
|
28,8W＜
|
21,6W
|
28,8W＜
|
28,8W＜
|
28,8W＜
|
|
36W
|
Communication avec le portail
|
|
RS485
|
Communication avec le portail
|
|
RS485
|
Fonction parallèle
|
|
Oui, 12 unités en standard, 16 unités au maximum
|
Affichage
|
|
LCD
|
Protection
Protection contre les surintensités CA / Protection contre les surtensions CA / Protection contre les sous-tensions CA / Protection contre les surfréquences CA Protection contre les sous-fréquences CA / Protection contre les surcharges de dérivation CA / Protection contre les surtensions de la batterie
|
Protection contre les décharges excessives de la batterie / Protection contre la surchauffe de la batterie / Protection contre les basses températures de la batterie au lithium Protection contre l'inversion de polarité de l'entrée PV / Limitation du courant PV / Protection contre la limitation de puissance / Protection contre les courts-circuits PV Protection contre la surchauffe de l'appareil / Protection contre les courts-circuits de la sortie de charge / Protection contre les surcharges de la sortie de l'onduleur
