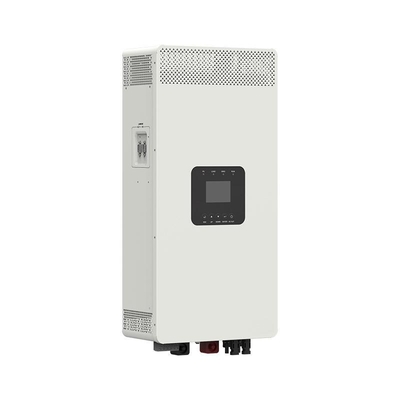

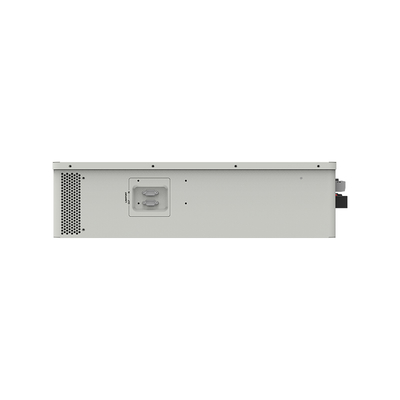

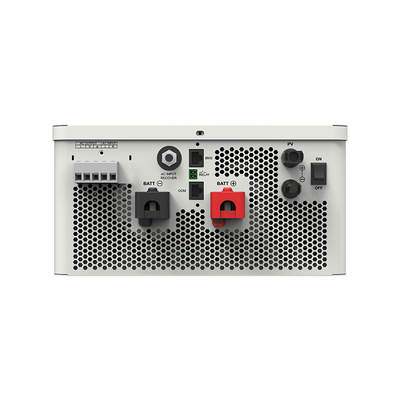

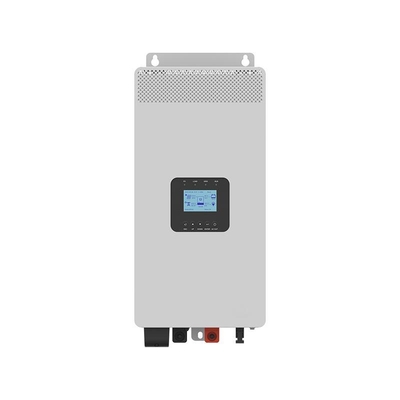

Le convertisseur/chargeur haute efficacité HP Series 20A est une solution polyvalente pour les systèmes d'alimentation hybrides et résidentiels, conçu pour offrir des performances fiables dans diverses applications. Grâce à la technologie MPPT avancée, il optimise la conversion de l'énergie solaire pour maximiser l'efficacité de vos panneaux solaires. Certains modèles prennent également en charge les doubles entrées PV, ce qui permet une utilisation encore plus grande de l'énergie solaire et une flexibilité accrue dans la conception du système.
Certifié selon les normes IEC 62109, IEC 62368, EMC et ROHS, il répond aux exigences internationales en matière de sécurité et de performance, ce qui le rend adapté à divers marchés mondiaux. Ce convertisseur/chargeur prend en charge une intégration transparente avec de multiples sources d'énergie, notamment le solaire, le réseau et les générateurs, ce qui permet une gestion flexible de l'énergie afin de réduire la dépendance au réseau.
La sortie sinusoïdale pure garantit une alimentation stable et propre pour les appareils électroniques sensibles, tandis que le grand écran LCD offre une surveillance intuitive des performances du système. Sa capacité de fonctionnement en parallèle améliore l'évolutivité pour les configurations plus importantes, ce qui le rend idéal pour les petits systèmes résidentiels et les systèmes hybrides plus importants.
Conçu pour fonctionner dans des environnements difficiles (-20℃ à +50℃), ce convertisseur/chargeur est un choix fiable pour les solutions énergétiques modernes dans le monde entier, avec une compatibilité adaptée aux réseaux électriques de 110 V.
Spécifications
|
Modèle
|
HP2021-AH0730P20A
|
HP2041-AH0430P20A
|
HP3521-AH1230P20A
|
HP3541-AH0630P20A
|
HP6041-AH1130P20A
|
|
Batterie(CC)
|
|
Type de batterie
|
Batterie au lithium/Batterie au plomb
|
|
Plage de tension
|
21,6-32,0VCC
|
43,2-60,0VCC
|
21,6-32,0VCC
|
43,2-60,0VCC
|
|
Tension nominale
|
24VCC
|
48VCC
|
24VCC
|
48VCC
|
51,2VCC
|
|
Courant de charge max.
|
70A
|
40A
|
120A
|
60A
|
110A
|
|
Courant de décharge max.
|
103A
|
52A
|
180A
|
90A
|
140A
|
|
Entrée PV(CC)
|
|
Puissance d'entrée max.
|
3 000W
|
4 000W
|
8000W
|
|
Tension d'entrée max.
|
300V
|
|
Courant d'entrée PV max.
|
15A+15A
|
20A+20A
|
30A+30A
|
|
Courant de court-circuit PV max.
|
18A+18A
|
22A+22A
|
33A+33A
|
|
Plage de tension MPPT
|
65-240V
|
|
Nombre de MPPT
|
2
|
|
Nombre de chaînes par MPPT
|
1
|
|
Entrée réseau
|
|
Puissance d'entrée nominale (charge+dérivation)
|
3 050W
|
5 350W
|
8 680W
|
|
Courant d'entrée max.
|
27,3A
|
45,5A
|
72,8A
|
|
Tension d'entrée nominale
|
110VAC/120VAC
|
|
Plage de tension d'entrée
|
80-140VAC
|
|
Fréquence d'entrée nominale
|
45-65Hz
|
|
Sortie de l'onduleur
|
|
Puissance nominale
|
2 000W
|
3 500W
|
6 000W
|
|
Puissance de surtension transitoire
|
4 000W (3S)
|
7 000W (3S)
|
8 500W (3S)
|
|
Courant de sortie nominal
|
18,2A
|
31,9A
|
50,0A
|
|
Niveau de tension de sortie
|
110/120VAC±3%
|
|
Forme d'onde de tension de sortie
|
Onde sinusoïdale pure
|
|
Niveau de fréquence de sortie
|
50Hz/60Hz±0,2%
|
|
THDu
|
≤3%
|
|
Facteur de puissance de la charge
|
0,2-1
|
|
Temps de commutation
|
Onduleur vers réseau : 10 ms
Réseau vers onduleur : 20 ms
|
|
Efficacité
|
|
Efficacité max. de l'onduleur
|
0,92
|
0,92
|
0,93
|
0,93
|
0,94
|
|
Efficacité max. de la charge
|
0,88
|
0,9
|
0,89
|
0,9
|
0,92
|
|
Paramètres environnementaux
|
|
Température de fonctionnement
|
-20℃ à 50℃(>30℃ Déclassement)
|
|
Température de stockage
|
-25℃-60℃
|
|
Humidité relative
|
＜95%(N.C.)
|
|
Altitude
|
4 000m(＞2 000m Déclassement)
|
|
Protection contre les infiltrations
|
IP20
|
|
Paramètres mécaniques
|
|
Dimensions (L × l × H)(mm)
|
654×291,4×163
|
679×291,4×163
|
761×361,4×179
|
|
Taille de montage (L × l)(mm)
|
617×200
|
642×200
|
704×200
|
|
Taille des trous de montage (L × l)(mm)
|
Φ9/Φ10
|
|
Poids (kg)
|
14,6
|
16,9
|
16,5
|
20,5
|
|
Autres
|
|
Perte à vide
|
＜24W
|
＜28,8W
|
＜26,4W
|
＜28,8W
|
＜52,8W
|
|
Perte en veille
|
≤19,2W
|
＜24W
|
＜19,2W
|
≤24W
|
＜36W
|
|
Communication avec BMS
|
RS485
|
|
Communication avec le portail
|
RS485
|
|
Fonction parallèle
|
Oui, 12 unités en standard, 16 unités au maximum
|
|
Affichage
|
LCD
|
|
Protection
|
Protection contre les surintensités CA / Protection contre les surtensions CA / Protection contre les sous-tensions CA / Protection contre les surfréquences CA Protection contre les sous-fréquences CA / Protection contre les surcharges de dérivation CA / Protection contre les surtensions de la batterie
Protection contre les décharges excessives de la batterie / Protection contre la surchauffe de la batterie / Protection contre les basses températures de la batterie au lithium Protection contre l'inversion de polarité de l'entrée PV / Limitation du courant PV / Protection contre la limitation de puissance / Protection contre les courts-circuits PV Protection contre la surchauffe de l'appareil / Protection contre les courts-circuits de la sortie de charge / Protection contre les surcharges de la sortie de l'onduleur
|
