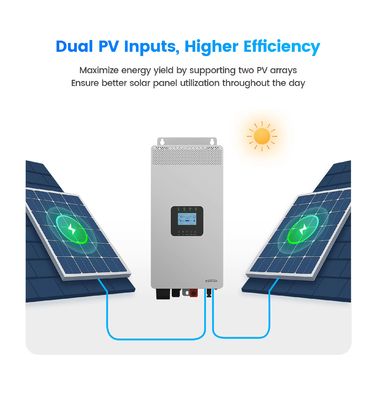

Le convertisseur/chargeur haute efficacité HP Series 20A est une solution polyvalente pour les systèmes d'alimentation hybrides et résidentiels, conçu pour offrir des performances fiables dans diverses applications. Grâce à la technologie MPPT avancée, il optimise la conversion de l'énergie solaire pour maximiser l'efficacité de vos panneaux solaires. Certains modèles prennent également en charge les doubles entrées PV, ce qui permet une utilisation solaire encore plus grande et une flexibilité dans la conception du système.
Conçu pour fonctionner dans des environnements difficiles (-20℃ à +50℃), ce convertisseur/chargeur est un choix fiable pour les solutions énergétiques modernes dans le monde entier, avec une compatibilité adaptée aux réseaux électriques 110V.
Spécifications
|
Modèle
|
HP2021-AH0730P20A
|
HP2041-AH0430P20A
|
HP3521-AH1230P20A
|
HP3541-AH0630P20A
|
HP6041-AH1130P20A
|
|
Batterie(DC)
|
|
Type de batterie
|
Batterie au lithium/Batterie au plomb
|
|
Plage de tension
|
21.6-32.0VDC
|
43.2-60.0VDC
|
21.6-32.0VDC
|
43.2-60.0VDC
|
|
Tension nominale
|
24VDC
|
48VDC
|
24VDC
|
48VDC
|
51.2VDC
|
|
Courant de charge max.
|
70A
|
40A
|
120A
|
60A
|
110A
|
|
Courant de décharge max.
|
103A
|
52A
|
180A
|
90A
|
140A
|
|
Entrée PV(DC)
|
|
Puissance d'entrée max.
|
3,000W
|
4,000W
|
8000W
|
|
Tension d'entrée max.
|
300V
|
|
Courant d'entrée PV max.
|
15A+15A
|
20A+20A
|
30A+30A
|
|
Courant de court-circuit PV max.
|
18A+18A
|
22A+22A
|
33A+33A
|
|
Plage de tension MPPT
|
65-240V
|
|
Nombre de MPPT
|
2
|
|
Nombre de chaînes par MPPT
|
1
|
|
Entrée secteur
|
|
Puissance d'entrée nominale (Charge+Bypass)
|
3,050W
|
5,350W
|
8,680W
|
|
Courant d'entrée max.
|
27.3A
|
45.5A
|
72.8A
|
|
Tension d'entrée nominale
|
110VAC/120VAC
|
|
Plage de tension d'entrée
|
80-140VAC
|
|
Fréquence d'entrée nominale
|
45-65Hz
|
|
Sortie onduleur
|
|
Puissance nominale
|
2,000W
|
3,500W
|
6,000W
|
|
Puissance de surtension transitoire
|
4,000W (3S)
|
7,000W (3S)
|
8,500W (3S)
|
|
Courant de sortie nominal
|
18.2A
|
31.9A
|
50.0A
|
|
Niveau de tension de sortie
|
110/120VAC±3%
|
|
Forme d'onde de tension de sortie
|
Onde sinusoïdale pure
|
|
Niveau de fréquence de sortie
|
50Hz/60Hz±0.2%
|
|
THDu
|
≤3%
|
|
Facteur de puissance de charge
|
0.2-1
|
|
Temps de commutation
|
Onduleur vers secteur : 10ms
Secteur vers onduleur : 20ms
|
|
Efficacité
|
|
Efficacité max. de l'onduleur
|
0.92
|
0.92
|
0.93
|
0.93
|
0.94
|
|
Efficacité max. de charge
|
0.88
|
0.9
|
0.89
|
0.9
|
0.92
|
|
Paramètres environnementaux
|
|
Température de fonctionnement
|
-20℃ à 50℃(>30℃ Déclassement)
|
|
Température de stockage
|
-25℃-60℃
|
|
Humidité relative
|
＜95%(N.C.)
|
|
Altitude
|
4,000m(＞2,000m Déclassement)
|
|
Protection contre les intrusions
|
IP20
|
|
Paramètres mécaniques
|
|
Dimensions (L × l × H)(mm)
|
654×291.4×163
|
679×291.4×163
|
761×361.4×179
|
|
Taille de montage (L × l)(mm)
|
617×200
|
642×200
|
704×200
|
|
Taille des trous de montage (L × l)(mm)
|
Φ9/Φ10
|
|
Poids (kg)
|
14.6
|
16.9
|
16.5
|
20.5
|
|
Autres
|
|
Perte à vide
|
＜24W
|
＜28.8W
|
＜26.4W
|
＜28.8W
|
＜52.8W
|
|
Perte en veille
|
≤19.2W
|
＜24W
|
＜19.2W
|
≤24W
|
＜36W
|
|
Communication avec BMS
|
RS485
|
|
Communication avec le portail
|
RS485
|
|

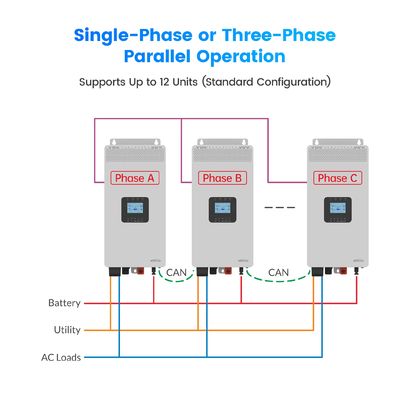

Fonction parallèle
|
Oui, 12 unités en standard, 16 unités au maximum
|
|
Affichage
|
LCD
|
|
Protection
|
Protection contre les surintensités CA / Protection contre les surtensions CA / Protection contre les sous-tensions CA / Protection contre les surfréquences CA Protection contre les sous-fréquences CA / Protection contre les surcharges de dérivation CA / Protection contre les surtensions de batterie
Protection contre les décharges excessives de la batterie / Protection contre la surchauffe de la batterie / Protection contre les basses températures de la batterie au lithium Protection contre l'inversion de polarité de l'entrée PV / Limitation de courant PV / Protection contre la limitation de puissance / Protection contre les courts-circuits PV Protection contre la surchauffe de l'appareil / Protection contre les courts-circuits de la sortie de charge / Protection contre les surcharges de la sortie de l'onduleur
|
