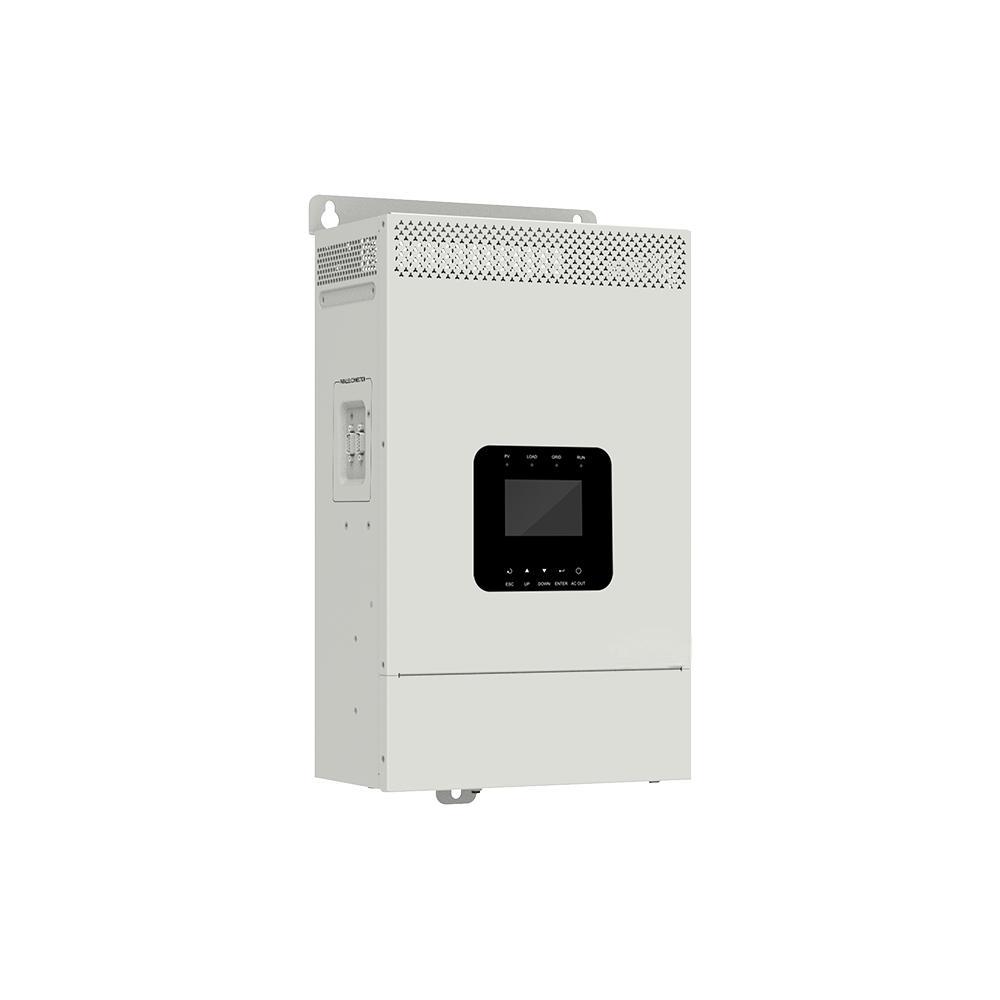

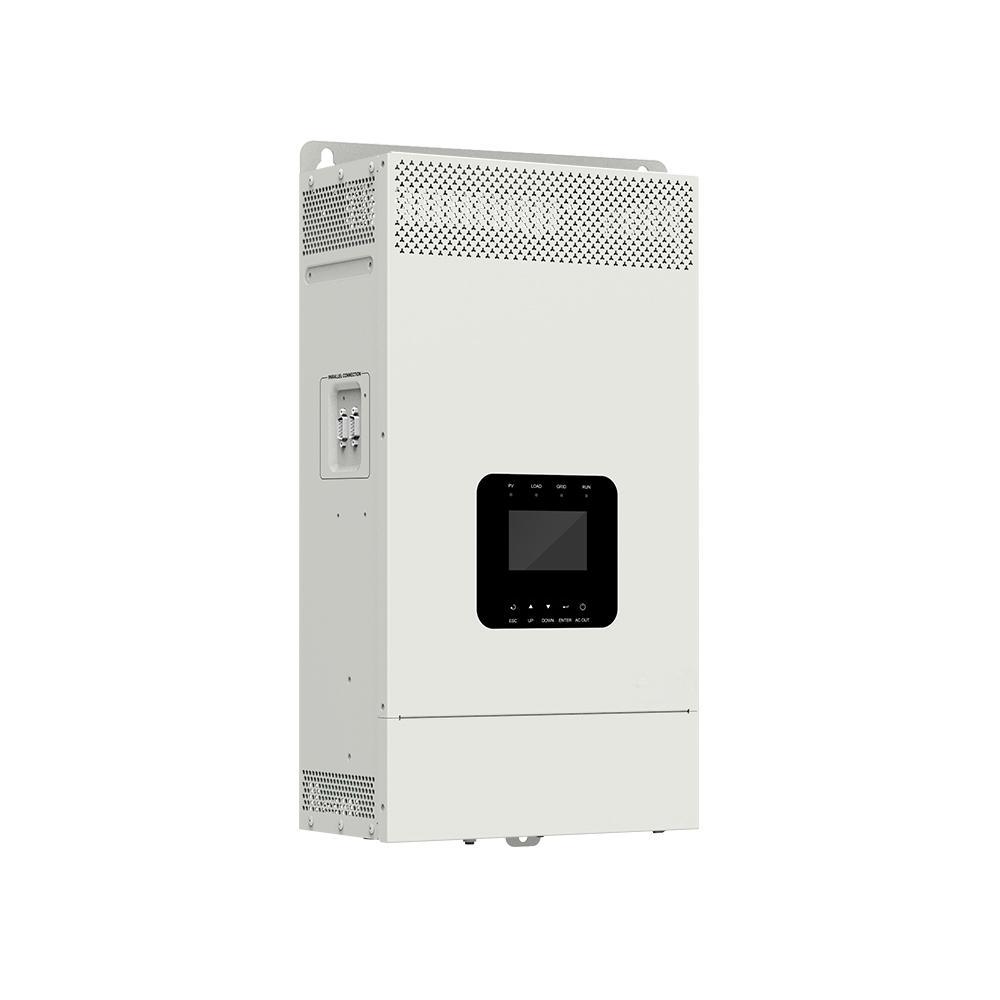

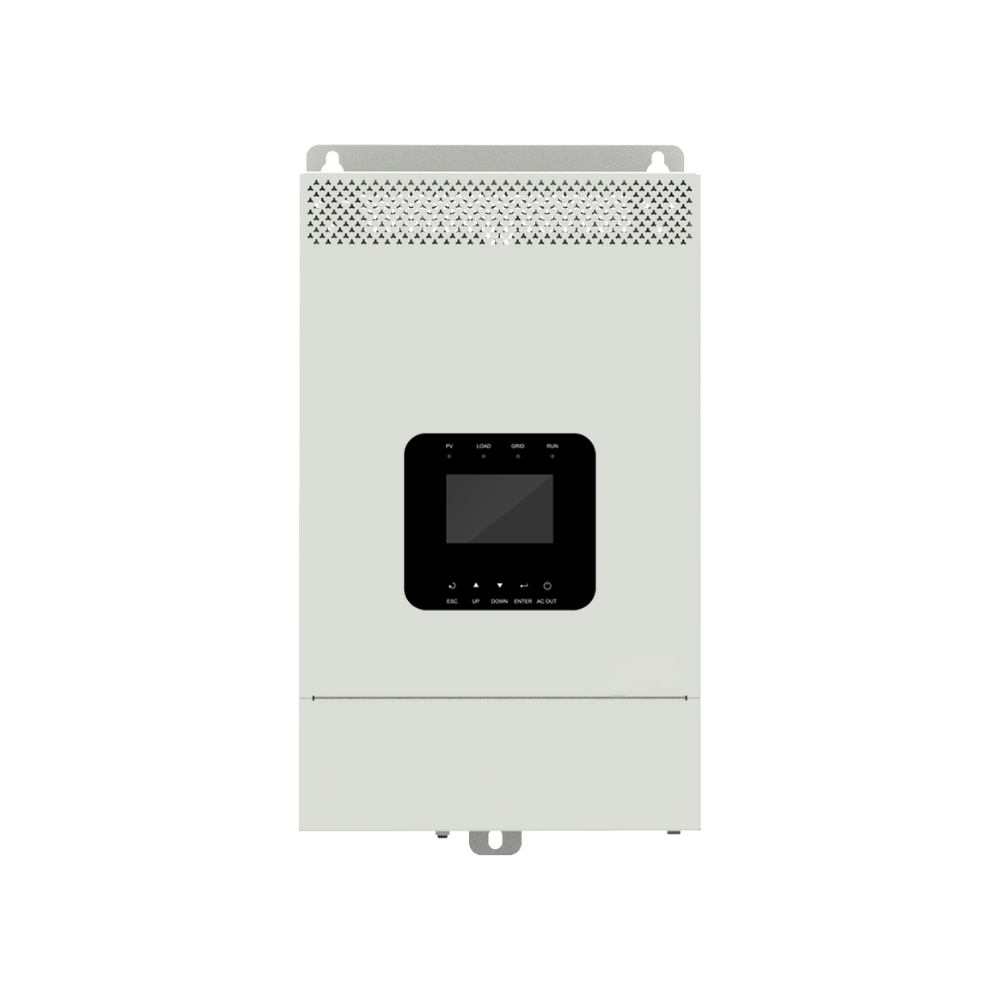

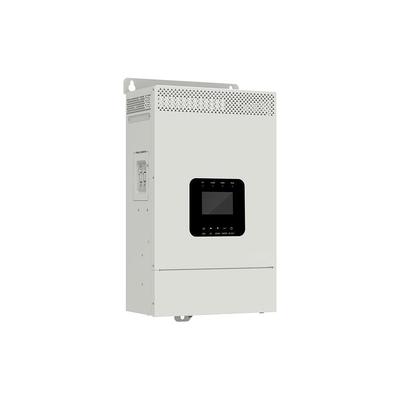

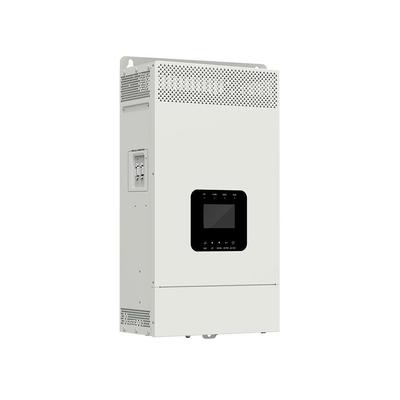

La série HP-AHP20SA est un produit économique. Il prend en charge plusieurs options de charge, y compris le réseau, le groupe électrogène diesel et le solaire. Il est conçu pour le bypass réseau, la sortie onduleur et la gestion de l'énergie. La puce DSP avancée, ainsi que son algorithme de contrôle, garantissent des temps de réponse rapides, une fiabilité et une efficacité de conversion élevée. Les clients peuvent utiliser l'énergie efficacement en passant de manière flexible entre l'énergie solaire et le réseau grâce à des paramètres personnalisés. Ce produit de haute qualité fournit une alimentation stable et convient aux systèmes hybrides de production d'énergie combinant des sources solaires, réseau et moteur à huile. Il répond aux exigences d'application des clients recherchant des solutions d'alimentation résidentielle économiques.
Spécification
|
Modèle
|
HP3522-AH1250P20SA
|
HP3542-AH0650P20SA
|
HP5542-AH1050P20SA
|
|
Entrée réseau
|
|
Tension réseau
|
176VAC à 264VAC (par défaut)
90VAC à 280VAC (configurable)
|
|
Fréquence réseau
|
45Hz à 65Hz
|
|
Courant de charge réseau maximum
|
110A
|
60A
|
100A
|
|
Temps de réponse du commutateur
|
Temps de réponse du commutateur – Onduleur vers réseau : 10ms ;
Temps de réponse du commutateur – Réseau vers onduleur (lorsque la puissance de la charge est supérieure à 100W) : 20ms
|
|
Sortie onduleur
|
|
Puissance nominale de l'onduleur (@30℃)
|
3500W
|
3500W
|
5500W
|
|
Puissance de sortie transitoire de 3 secondes
|
7000W
|
7000W
|
8500W
|
|
Tension de sortie de l'onduleur
|
220/230VAC±3%
|
|
Fréquence de l'onduleur
|
50/60Hz±0.2%
|
|
Forme d'onde de la tension de sortie
|
Onde sinusoïdale pure
|
|
Facteur de puissance de charge
|
0.2–1(VA ≤ Puissance de sortie nominale)
|
|
THDv (Distorsion harmonique totale de la tension)
|
≤3% (charge résistive 24V)
|
≤3% (charge résistive 48V)
|
|
Rendement de charge maximum
|
91%
|
92%
|
92%
|
|
Rendement de l'onduleur maximum
|
93%
|
94%
|
94%
|
|
Fonction parallèle
|
Oui, 12 unités en standard, 16 unités au maximum
|
|
Contrôleur solaire
|
|
Tension circuit ouvert PV maximale
|
500V (À température ambiante minimale de fonctionnement)
440V (À 25℃)
|
|
Plage de tension MPPT
|
85V à 400V
|
|
Puissance d'entrée PV maximale
|
4000W
|
4000W
|
6000W
|
|
Canaux d'entrée MPPT
|
Une voie
|
Une voie
|
Deux voies
|
|
Courant d'entrée PV maximum
|
Une voie, 16A
|
Une voie, 13A
|
Deux voies, 2x15A
|
|
Courant de court-circuit PV maximum
|
Une voie, 18A
|
Une voie, 15A
|
Deux voies, 2x18A
|
|
Courant de charge PV maximum
|
120A
|
60A
|
100A
|
|
Rendement MPPT maximum
|
≥99.5%
|
|
Batterie
|
|
Tension nominale de la batterie
|
24VDC
|
48VDC
|
|
Plage de tension de fonctionnement de la batterie
|
21.6VDC à 32.0VDC
|
43.2VDC à 60.0VDC
|
|
Courant de charge maximum de la batterie
|
120A
|
60A
|
100A
|
|
Autres
|
|
Pertes à vide
|
<1.4 A
|
<0.7A
|
<1.0 A
|
|
Condition de test : Réseau, PV et charge non connectés, sortie AC activée, ventilateur arrêté, @24V d'entrée
|
Condition de test : Réseau, PV et charge non connectés, sortie AC activée, ventilateur arrêté, @48V d'entrée
|
|
Courant de veille
|
<0.9A
|
<0.5A
|
<0.75A
|
|
Condition de test : Réseau, PV et charge non connectés, sortie AC désactivée, ventilateur arrêté, @24V d'entrée
|
Condition de test : Réseau, PV et charge non connectés, sortie AC désactivée, ventilateur arrêté, @48V d'entrée
|
|
Plage de température de fonctionnement
|
-20℃ à +50℃ (Lorsque la température ambiante dépasse 30℃, la puissance de sortie réelle est réduite en conséquence)
|
|
Plage de température de stockage
|
-25℃ à +60℃
|
|
Boîtier
|
IP20
|
|
Humidité relative
|
< 95% (sans condensation)
|
|
Altitude
|
<4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite en conséquence)
|
|
Paramètres mécaniques
|
|
Dimensions (Longueur x Largeur x Hauteur)
|
590mm × 288mm × 163mm
|
534mm × 288mm × 163mm
|
590mm × 288mm × 163mm
|
|
Dimensions de montage (Longueur x Largeur)
|
568mm x 245mm
|
512mm x 245mm
|
568mm x 245mm
|
|
Taille des trous de montage
|
Φ9mm/Φ10mm
|
Φ9mm/Φ10mm
|
Φ9mm/Φ10mm
|
|
Poids net
|
14 Kg
|
12.0Kg
|
14.8Kg
|
Solutions
Nous fournissons des solutions complètes comprenant l'étude du site, la proposition d'un plan professionnel selon la demande du client, le support technique et le service de maintenance pour les sociétés de télécommunication en Chine et à l'étranger. Nous disposons d'une équipe compétente et d'un réseau de partenaires de confiance dans le monde entier.
FAQ :
1. Comment contrôlez-vous la qualité ?
R : Tous les produits avant l'expédition sont soumis à des scénarios d'utilisation simulés, à des tests de charge, de pleine charge et de partage de courant pour garantir la qualité du produit.
2. Quelle est votre quantité minimale de commande ?
R : Il n'y a pas de quantité minimale de commande, et une seule unité peut également être traitée. La seule différence réside dans le prix et le délai.
3. Pouvez-vous présenter votre entreprise ?
R : Je suis très honoré. Je vous enverrai le document de présentation de l'entreprise plus tard pour vous donner une introduction plus complète et directe aux informations de notre entreprise.
4. Quels sont les avantages de votre entreprise ?
R : Inventaire suffisant et garantie d'approvisionnement pour le renouvellement ultérieur de l'approvisionnement, flexible fourni selon les différents besoins des clients, offrant différentes solutions.
5. Puis-je envoyer des échantillons ? Rapportez-le moi avec le prix ?
R : Vous pouvez envoyer des échantillons, les échantillons sont soumis à un prix élevé, et le fret doit être supporté par vous.
6. Comment votre entreprise traite-t-elle les problèmes de qualité ?
R : Notre entreprise opère dans ce secteur depuis près de 10 ans. Elle a déjà une certaine réputation. Nous analyserons attentivement. S'il s'agit effectivement d'un problème de qualité de notre part, vous pouvez être assuré que nous agirons conformément à l'accord contractuel et ne vous laisserons jamais de soucis par la suite, notre équipe de service sera heureuse de vous servir.
7 Qu'en est-il de la qualité ?
R : 100% original avec nouvel emballage. nous testerons chaque article avant de l'expédier pour nous assurer que chaque article est de bonne qualité.
8 Combien de mois de garantie ?
R : 1 an de garantie qualité
