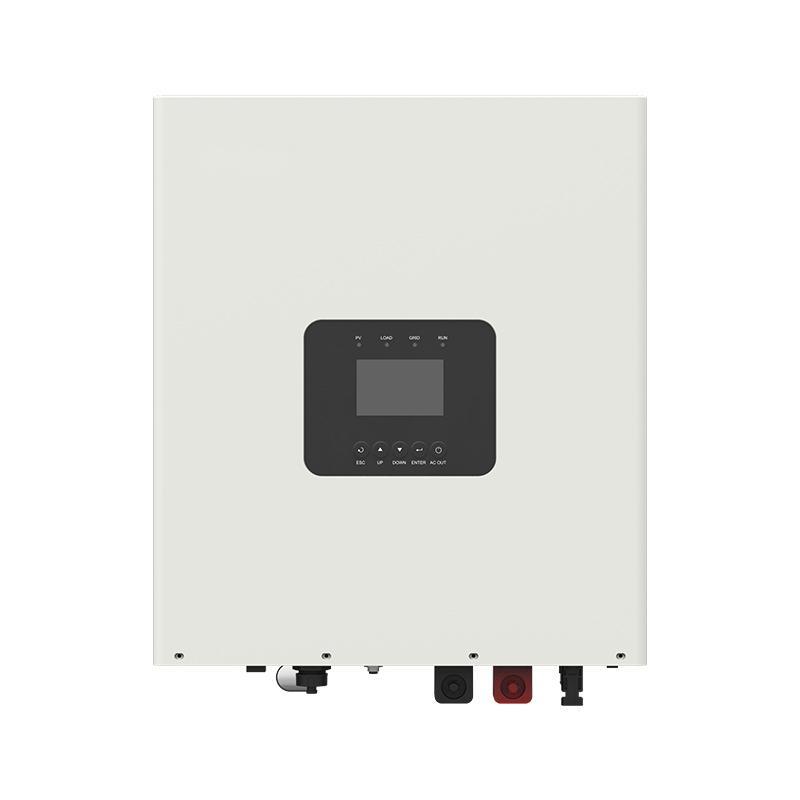

L'onduleur/chargeur hybride avancé HP Series 30A est conçu pour des systèmes énergétiques diversifiés. Il intègre des capacités de fonctionnement en parallèle pratiques avec une fiabilité inégalée et des modes de charge polyvalents. Équipé d'un écran LCD et du protocole de communication Modbus, il offre une gestion efficace de l'énergie tout en maximisant l'utilisation de l'énergie solaire grâce à une technologie MPPT optimisée. Le HP-AHP30A présente un niveau de protection IP30, garantissant une alimentation électrique de qualité, stable et fiable dans les environnements intérieurs. Avec un niveau sonore inférieur à 45 dB, il offre un fonctionnement silencieux, idéal pour les environnements où un faible niveau sonore est essentiel. Avec ces caractéristiques, le HP-AHP30A est une solution fiable adaptée à divers environnements et applications.
Spécification
|
Modèle
|
HP3522-AH1250P30A
|
HP3542-AH0650P30A
|
HP5542-AH1050P30A
|
|
Entrée secteur
|
|
Tension d'entrée secteur
|
176VAC~264VAC (par défaut), 90VAC~280VAC (configurable)
|
176VAC~264VAC (par défaut), 90VAC~280VAC (configurable)
|
|
Fréquence d'entrée secteur
|
45Hz~65Hz
|
45Hz~65Hz
|
|
Courant de charge secteur maximum
|
110A
|
60A
|
100A
|
|
Temps de réponse du commutateur
|
Temps de réponse du commutateur – Onduleur vers secteur : 10 ms
Temps de réponse du commutateur – Secteur vers onduleur (lorsque la puissance de la charge est supérieure à 100 W) : 20 ms
|
Temps de réponse du commutateur – Onduleur vers secteur : 10 ms
Temps de réponse du commutateur – Secteur vers onduleur (lorsque la puissance de la charge est supérieure à 100 W) : 20 ms
|
|
Sortie onduleur
|
|
Puissance nominale de l'onduleur (@30°C)
|
3500W
|
3500W
|
5500W
|
|
Puissance de sortie transitoire sur 3 secondes
|
7000W
|
7000W
|
8500W
|
|
Tension de sortie de l'onduleur
|
220/230VAC±3%
|
220/230VAC±3%
|
|
Fréquence de l'onduleur
|
50/60Hz±0.2%
|
50/60Hz±0.2%
|
|
Forme d'onde de la tension de sortie
|
Onde sinusoïdale pure
|
Onde sinusoïdale pure
|
|
Facteur de puissance de la charge
|
0.2~1 (VA ≤ Puissance de sortie nominale)
|
0.2~1 (VA ≤ Puissance de sortie nominale)
|
|
THDv (Distorsion harmonique totale de la tension)
|
≤3% (charge résistive 24V)
|
≤3% (charge résistive 48V)
|
|
Rendement de charge maximum
|
89%
|
92%
|
91%
|
|
Rendement de l'onduleur maximum
|
93%
|
94%
|
94%
|
|
Contrôleur solaire
|
|
Tension circuit ouvert PV maximale
|
500V (à la température ambiante de fonctionnement minimale)
440V (à 25°C)
|
500V (à la température ambiante de fonctionnement minimale)
440V (à 25°C)
|
|
Plage de tension MPPT
|
85~400V
|
85~400V
|
|
Nombre de MPPT
|
1
|
1
|
2
|
|
Courant d'entrée PV maximum
|
Une voie, 20A/voie
|
Une voie, 20A/voie
|
Deux voies, 2x15A
|
|
Puissance d'entrée PV maximale
|
4000W
|
4000W
|
2×3000W
|
|
Courant de charge PV maximum
|
120A
|
60A
|
100A
|
|
Rendement MPPT maximum
|
≥99.0%
|
≥99.5%
|
|
Batterie
|
|
Tension nominale de la batterie
|
24VDC
|
48VDC
|
|
Plage de tension de fonctionnement de la batterie
|
21.6VDC~32.0VDC
|
43.2VDC~64VDC
|
|
Courant de charge maximum de la batterie
|
120A
|
60A
|
100A
|
|
Autres
|
|
Pertes à vide
|
<1.3A
|
<0.6A
|
<1.0 A
|
|
Condition de test : Secteur, PV et charge déconnectés, sortie CA activée, ventilateur arrêté, @ entrée 24V
|
Condition de test : Secteur, PV et charge déconnectés, sortie CA activée, ventilateur arrêté, @ entrée 48V
|
|
Courant de veille
|
<0.3A Condition de test : Secteur, PV et charge déconnectés, sortie CA désactivée, ventilateur arrêté, @ entrée 24V
|
<0.15A Condition de test : Secteur, PV et charge déconnectés, sortie CA désactivée, ventilateur arrêté, @ entrée 48V
|
|
Plage de température de fonctionnement
|
-20°C~+55°C (Lorsque la température ambiante dépasse 35°C, la puissance de sortie réelle est réduite en conséquence)
|
-20°C~+55°C
(Lorsque la température ambiante dépasse 35°C, la puissance de sortie réelle est réduite en conséquence)
|
|
Plage de température de stockage
|
-25°C~+60°C
|
-25°C~+60°C
|
|
Boîtier
|
IP30
|
IP30
|
|
Humidité relative
|
< 95% (N.C.)
|
< 95% (N.C.)
|
|
Altitude
|
<4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite en conséquence)
|
<4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite en conséquence)
|
|
Paramètres mécaniques
|
|
Dimensions (Longueur x Largeur x Hauteur)
|
541mm × 414mm × 228mm
|
513mm × 414mm × 224mm
|
541mm × 414mm × 228mm
|
|
Dimensions de montage (Longueur x Largeur)
|
340mm x 130mm
|
340mm x 130mm
|
340mm x 130mm
|
|
Taille des trous de montage
|
Φ10mm
|
Φ10mm
|
Φ10mm
|
|
Poids net
|
23.2kg
|
20.4kg
|
24.4kg
|
