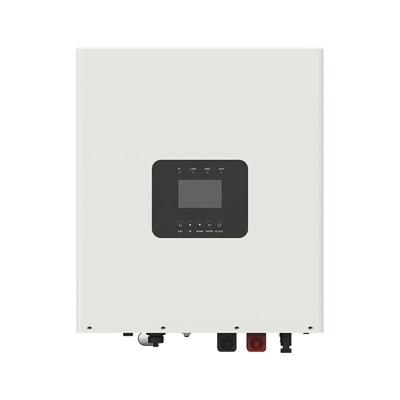

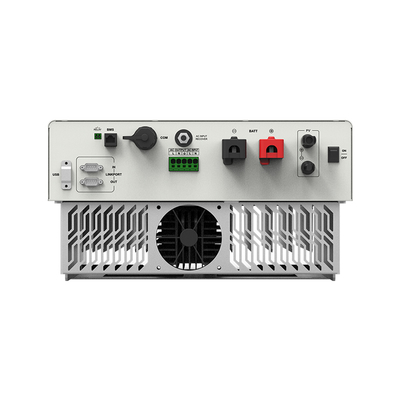

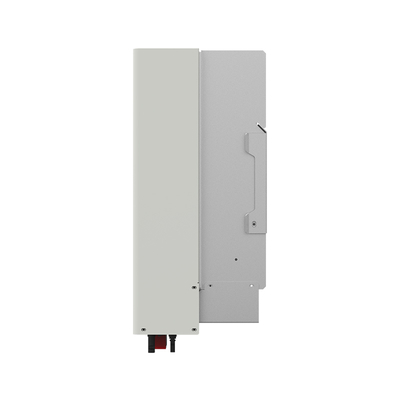

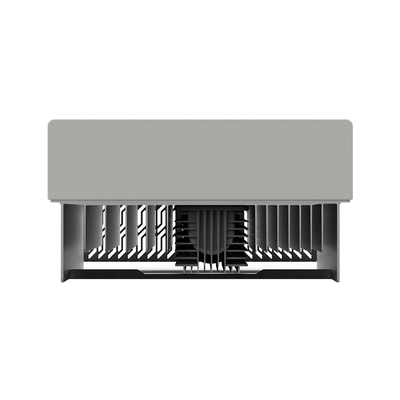

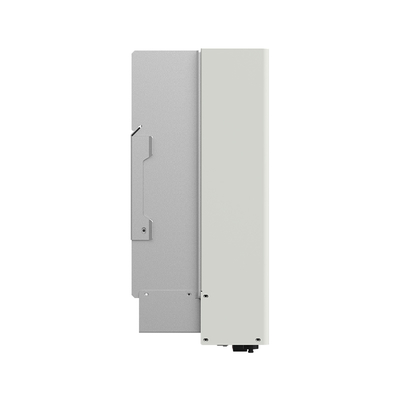

La série HP-AHP30A est un chargeur onduleur haute fréquence qui intègre un générateur d'alimentation/huile de réseau avec une charge solaire, une alimentation de dérivation de réseau, une sortie d'onduleur et une gestion de l'énergie. La sortie CA permet un fonctionnement en parallèle facile dans des configurations monophasées ou triphasées. Cette série adopte une technologie de contrôle DSP avancée, assurant une qualité, une stabilité et une fiabilité élevées. Ce produit convient aux systèmes de production d'électricité solaire, aux hybrides réseau/générateur d'huile.
Spécifications
|
Modèle
|
HP3522-AH1250P30A
|
HP3542-AH0650P30A
|
HP5542-AH1050P30A
|
|
Entrée réseau
|
|
Tension d'entrée réseau
|
176VAC~264VAC (Par défaut), 90VAC~280VAC (Configurable)
|
176VAC~264VAC (Par défaut), 90VAC~280VAC (Configurable)
|
|
Fréquence d'entrée réseau
|
45Hz~65Hz
|
45Hz~65Hz
|
|
Courant de charge réseau maximum
|
110A
|
60A
|
100A
|
|
Temps de réponse de commutation
|
Temps de réponse de commutation – Onduleur vers Réseau : 10ms
Temps de réponse de commutation – Réseau vers Onduleur (lorsque la puissance de la charge est supérieure à 100W) : 20ms
|
Temps de réponse de commutation – Onduleur vers Réseau : 10ms
Temps de réponse de commutation – Réseau vers Onduleur (lorsque la puissance de la charge est supérieure à 100W) : 20ms
|
|
Sortie de l'onduleur
|
|
Puissance nominale de l'onduleur (@30℃)
|
3500W
|
3500W
|
5500W
|
|
Puissance de surtension transitoire de 3 secondes
|
7000W
|
7000W
|
8500W
|
|
Tension de sortie de l'onduleur
|
220/230VAC±3%
|
220/230VAC±3%
|
|
Fréquence de l'onduleur
|
50/60Hz±0.2%
|
50/60Hz±0.2%
|
|
Forme d'onde de la tension de sortie
|
Onde sinusoïdale pure
|
Onde sinusoïdale pure
|
|
Facteur de puissance de la charge
|
0.2~1 (VA ≤ puissance de sortie nominale)
|
0.2~1 (VA ≤ puissance de sortie nominale)
|
|
THDu (Distorsion Harmonique Totale de Tension)
|
≤3% (charge résistive 24V)
|
≤3% (charge résistive 48V)
|
|
Rendement de charge maximum
|
89%
|
92%
|
91%
|
|
Rendement maximum de l'onduleur
|
93%
|
94%
|
94%
|
|
Contrôleur solaire
|
|
Tension en circuit ouvert maximale PV
|
500V (À la température ambiante de fonctionnement minimale)
440V (À 25℃)
|
500V (À la température ambiante de fonctionnement minimale)
440V (À 25℃)
|
|
Plage de tension MPPT
|
85~400V
|
85~400V
|
|
Nombre de MPPT
|
1
|
1
|
2
|
|
Courant d'entrée maximal PV
|
Un sens, 20A/sens
|
Un sens, 20A/sens
|
Deux sens, 2x15A
|
|
Puissance d'entrée maximale PV
|
4000W
|
4000W
|
2×3000W
|
|
Courant de charge maximal PV
|
120A
|
60A
|
100A
|
|
Rendement maximal MPPT
|
≥99.0%
|
≥99.5%
|
|
Batterie
|
|
Tension nominale de la batterie
|
24VDC
|
48VDC
|
|
Plage de tension de fonctionnement de la batterie
|
21.6VDC~32.0VDC
|
43.2VDC~64VDC
|
|
Courant de charge maximal de la batterie
|
120A
|
60A
|
100A
|
|
Autres
|
|
Pertes à vide
|
<1.3A
|
<0.6A
|
<1.0 A
|
|
Condition de test : Réseau, PV et Charge déconnectés, sortie CA activée, ventilateur arrêté, @entrée 24V
|
Condition de test : Réseau, PV et Charge déconnectés, sortie CA activée, ventilateur arrêté, @entrée 48V
|
|
Courant de veille
|
<0.3A Condition de test : Réseau, PV et Charge déconnectés, sortie CA désactivée, ventilateur arrêté, @entrée 24V
|
<0.15A Condition de test : Réseau, PV et Charge déconnectés, sortie CA désactivée, ventilateur arrêté, @entrée 48V
|
|
Plage de température de fonctionnement
|
-20℃~+55℃ (Lorsque la température ambiante dépasse 35℃, la puissance de sortie réelle est réduite de manière appropriée)
|
-20℃~+55℃
(Lorsque la température ambiante dépasse 35℃, la puissance de sortie réelle est réduite de manière appropriée)
|
|
Plage de température de stockage
|
-25℃~+60℃
|
-25℃~+60℃
|
|
Boîtier
|
IP30
|
IP30
|
|
Humidité relative
|
< 95% (N.C.)
|
< 95% (N.C.)
|
|
Altitude
|
<4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite de manière appropriée)
|
<4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite de manière appropriée)
|
|
Paramètres mécaniques
|
|
Dimensions (Longueur x Largeur x Hauteur)
|
541mm × 414mm × 228mm
|
513mm × 414mm × 224mm
|
541mm × 414mm × 228mm
|
|
Taille de montage (Longueur x Largeur)
|
340mm x 130mm
|
340mm x 130mm
|
340mm x 130mm
|
|
Taille du trou de montage
|
Φ10mm
|
Φ10mm
|
Φ10mm
|
|
Poids net
|
23.2kg
|
20.4kg
|
24.4kg
|
Solutions
Nous fournissons des solutions complètes, y compris l'étude du site, proposons un plan professionnel en fonction de la demande du client, un support technique et un service de maintenance pour les entreprises de télécommunications en Chine et à l'étranger. Nous avons une équipe compétente et un réseau de partenaires de confiance dans le monde entier.
FAQ :
1. Comment contrôlez-vous la qualité ?
R : Tous les produits avant l'expédition sont simulés dans des scénarios d'utilisation, des tests de charge et de pleine charge et de partage de courant pour garantir la qualité du produit.
2. Quelle est votre quantité minimale de commande ?
R : Il n'y a pas de quantité minimale de commande, et on peut aussi en faire une. La seule différence est le prix et le calendrier.
3. Pouvez-vous présenter votre entreprise ?
R : Je suis très honoré. Je vous enverrai plus tard le document de présentation de l'entreprise pour vous donner une introduction plus complète et directe aux informations de notre entreprise.
4. Quels sont les avantages de votre entreprise ?
R : Inventaire suffisant et garantie d'approvisionnement pour le renouvellement ultérieur de l'approvisionnement, flexible fourni en fonction des différents besoins des clients, fournissant différentes solutions.
5. Puis-je envoyer des échantillons ? Signalez-le moi avec le prix ?
R : Vous pouvez envoyer des échantillons, les échantillons sont soumis à une grande fierté, et le fret doit être à votre charge.
6. Comment votre entreprise traite-t-elle le problème de qualité ?
R : Notre entreprise exerce cette activité depuis près de 10 ans. Elle a déjà une certaine réputation. Nous l'analyserons attentivement. S'il s'agit bien de notre problème de qualité, vous pouvez être assuré qu'elle agira conformément à l'accord contractuel et ne vous laissera jamais de soucis, notre équipe de service sera heureuse de vous servir.
7 Qu'en est-il de la qualité ?
R : 100 % d'origine avec un nouvel emballage. nous testerons chaque article avant de l'envoyer pour nous assurer que chaque article est de bonne qualité.
8 Combien de mois de garantie ?
R : 1 an de garantie de qualité
9 Comment traiter les marchandises de qualité inférieure ?
R : Les marchandises peuvent être postées avec nos frais de frais de poste pour tout produit de mauvaise qualité dans le délai de garantie.
