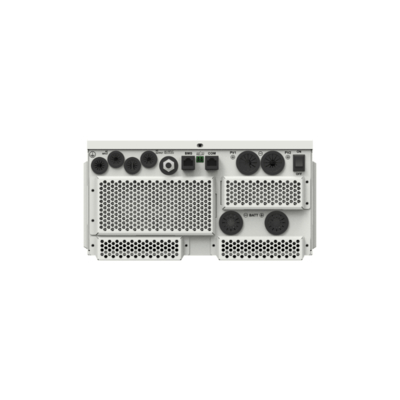

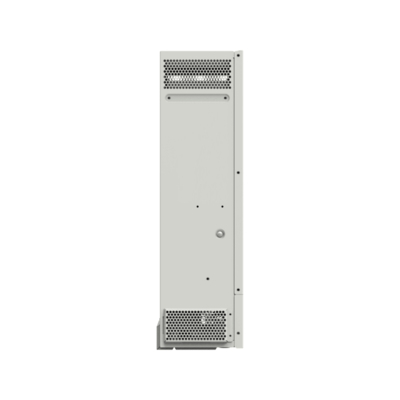

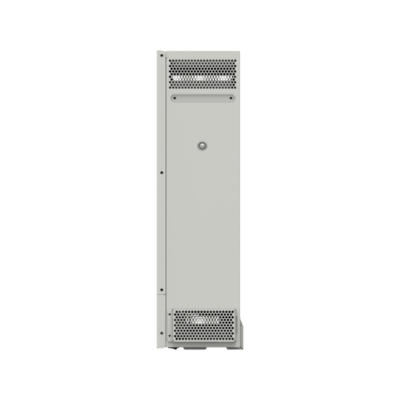

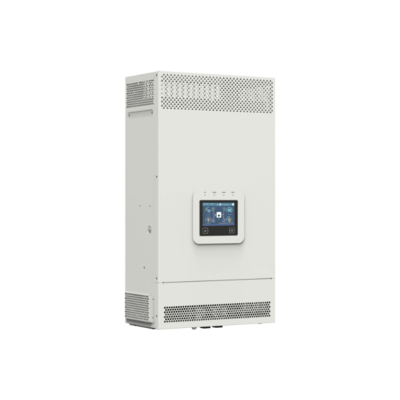

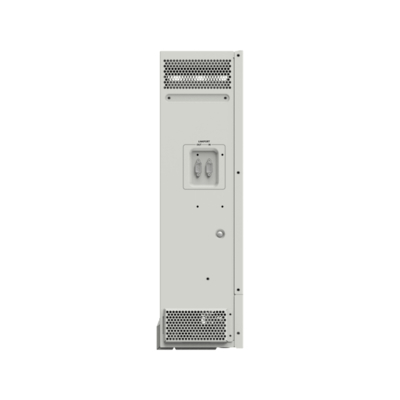

Présentation de l'onduleur/chargeur série KP, un onduleur/chargeur fiable conçu pour fournir une alimentation électrique fiable de 3500 à 5500 watts pour un large éventail d'applications, y compris les systèmes de secours résidentiels et les systèmes d'énergie hors réseau. Cette série prend en charge une variété de sources de charge—solaire, réseau et groupes électrogènes—avec des capacités avancées de gestion de l'énergie.
Spécifications
|
Modèle
|
KP3542-AH0650P20PS/C
|
KP3542-AH0650P20NS/C
|
KP5542-AH1050P20PD/C
|
KP5542-AH1050P20ND/C
|
KP5542-AH1050P20PS/C
|
KP5542-AH1050P20NS/C
|
|
|
Entrée réseau
|
|
|
Tension d'entrée réseau
|
176VAC à 264VAC (Par défaut)
90VAC à 285VAC (Configurable)
|
|
|
Fréquence d'entrée réseau
|
45Hz à 65Hz
|
|
|
Courant de charge réseau maximum
|
60A
|
100A
|
|
|
Temps de réponse de commutation
|
Temps de réponse de commutation – Onduleur vers réseau : 10ms
Temps de réponse de commutation – Réseau vers onduleur (lorsque la puissance de la charge est supérieure à 100W) : 20ms
|
|
|
Sortie de l'onduleur
|
|
|
Puissance nominale de l'onduleur (@30℃)
|
3500W
|
5500W
|
|
|
Puissance de surtension transitoire de 3 secondes
|
7000W
|
8500W
|
|
|
Tension de sortie de l'onduleur
|
220/230VAC±3%
|
|
|
Fréquence de l'onduleur
|
50/60Hz±0.2%
|
|
|
Forme d'onde de tension de sortie
|
Onde sinusoïdale pure
|
|
|
Facteur de puissance de la charge
|
0.2－1(VA ≤ Puissance de sortie nominale)
|
|
|
THDu (Distorsion harmonique totale de la tension)
|
≤3% (charge résistive 48V)
|
|
|
Rendement maximal de la charge
|
92%
|
|
|
Rendement maximal de l'onduleur
|
94%
|
|
|
Fonction parallèle
|
Oui, 12 unités en standard, 16 unités au maximum
|
NON
|
Oui, 12 unités en standard, 16 unités au maximum
|
NON
|
Oui, 12 unités en standard, 16 unités au maximum
|
NON
|
|
Contrôleur solaire
|
|
|
Tension en circuit ouvert maximale PV
|
500V (À la température ambiante de fonctionnement minimale)
440V (À 25℃)
|
|
|
Plage de tension MPPT
|
85V à 400V
|
|
|
Nombre de MPPT
|
1
|
2
|
1
|
|
|
Courant d'entrée maximal PV
|
Une voie, 16A
|
Deux voies, 2 x 16A
|
Une voie, 16A
|
|
|
Courant de court-circuit maximal PV
|
Une voie, 18A
|
Deux voies, 2 x 18A
|
Une voie, 18A
|
|
|
Puissance d'entrée maximale PV
|
4000W
|
2 × 3000W
|
5000W
|
|
|
Courant de charge maximal PV
|
60A
|
100A
|
100A
|
|
|
Rendement maximal MPPT
|
≥99.5%
|
|
|
Batterie
|
|
|
Tension nominale de la batterie
|
48VDC
|
|
|
Plage de tension de fonctionnement de la batterie
|
43.2VDC à 64.0VDC
|
|
|
Courant de charge maximal de la batterie
|
60A
|
100A
|
100A
|
|
|
Autres
|
|
|
Pertes à vide
|
≤0.8A
|
≤1.1A
|
≤1.1A
|
|
|
Condition de test : Réseau, PV et Charge sont déconnectés, sortie AC est ON, le ventilateur s'arrête, @48V en entrée
|
Condition de test : Réseau, PV et Charge sont déconnectés, sortie AC est ON, le ventilateur s'arrête, @48V en entrée
|
Condition de test : Réseau, PV et Charge sont déconnectés, sortie AC est ON, le ventilateur s'arrête, @48V en entrée
|
|
|
Courant de veille
|
≤0.6A
|
≤0.8A
|
≤0.8A
|
|
|
Condition de test : Réseau, PV et Charge sont déconnectés, sortie AC est OFF, le ventilateur s'arrête, @48V en entrée
|
Condition de test : Réseau, PV et Charge sont déconnectés, sortie AC est OFF, le ventilateur s'arrête, @48V en entrée
|
Condition de test : Réseau, PV et Charge sont déconnectés, sortie AC est OFF, le ventilateur s'arrête, @48V en entrée
|
|
|
Communication avec BMS
|
RS485
|
|
|
Communication avec le portail
|
RS485
|
|
|
Plage de température de fonctionnement
|
-20℃ à +50℃ (Lorsque la température ambiante dépasse 30℃, la puissance de sortie réelle est réduite de manière appropriée)
|
|
|
Plage de température de stockage
|
-25℃ à +60℃
|
|
|
Boîtier
|
IP20 (Avec KIT ANTI-POUSSIÈRE)
|
|
|
Humidité relative
|
< 95% (N.C.)
|
|
|
Altitude
|
<4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite de manière appropriée)
|
|
|
Certifications et normes
|
CEI 62109-1, CEI 62109-2, CEI 61683, CEI 62368
|
|
|
Paramètres mécaniques
|
|
|
Dimension (Longueur x Largeur x Hauteur)
|
534mm × 300mm × 163mm
|
590mm × 300mm × 163mm
|
590mm × 300mm × 163mm
|
|
|
Taille de montage (Longueur x Largeur)
|
512mm × 245mm
|
568mm × 245mm
|
568mm × 245mm
|
|
|
Taille des trous de montage
|
Φ9mm/Φ10mm
|
Φ9mm/Φ10mm
|
Φ9mm/Φ10mm
|
|
|
Poids net
|
12.7Kg
|
12.2Kg
|
15.5Kg
|
14.7Kg
|
14.8Kg
|
14.2Kg
|
Solutions
Nous fournissons des solutions complètes, y compris l'étude du site, proposons un plan professionnel en fonction de la demande du client, un support technique et un service de maintenance pour les entreprises de télécommunications en Chine et à l'étranger. Nous avons une équipe compétente et un réseau de partenaires de confiance dans le monde entier.
FAQ :
1. Comment contrôlez-vous la qualité ?
R : Tous les produits avant l'expédition sont simulés dans des scénarios d'utilisation, des tests de charge et de pleine charge et de partage de courant pour garantir la qualité du produit.
2. Quelle est votre quantité minimum de commande ?
R : Il n'y a pas de quantité minimum de commande, et on peut aussi en faire une. La seule différence est le prix et le calendrier.
3. Pouvez-vous présenter votre entreprise ?
R : Je suis très honoré. Je vous enverrai plus tard le document de présentation de l'entreprise pour vous donner une introduction plus complète et directe aux informations de notre entreprise.
4. Quels sont les avantages de votre entreprise ?
R : Inventaire adéquat et garantie d'approvisionnement pour le renouvellement ultérieur de l'approvisionnement, fourni de manière flexible en fonction des différents besoins des clients, fournissant différentes solutions.
5. Puis-je envoyer des échantillons ? Signalez-le moi avec le prix ?
R : Vous pouvez envoyer des échantillons, les échantillons sont soumis à une grande fierté, et le fret doit être à votre charge.
6. Comment votre entreprise traite-t-elle le problème de la qualité ?
R : Notre entreprise exerce cette activité depuis près de 10 ans. Elle a déjà une certaine réputation. Nous l'analyserons attentivement. S'il s'agit bien de notre problème de qualité, vous pouvez être assuré qu'elle agira conformément à l'accord contractuel et ne vous laissera jamais de soucis, notre équipe de service sera heureuse de vous servir.
7 Qu'en est-il de la qualité ?
R : 100 % d'origine avec un nouvel emballage. nous testerons chaque article avant de l'envoyer pour nous assurer que chaque article est de bonne qualité.
8 Combien de mois de garantie ?
R : 1 an de garantie de qualité
9 Comment traiter les marchandises de qualité inférieure ?
R : Les marchandises peuvent être postées avec nos frais de port pour tout produit de mauvaise qualité pendant la période de garantie.
