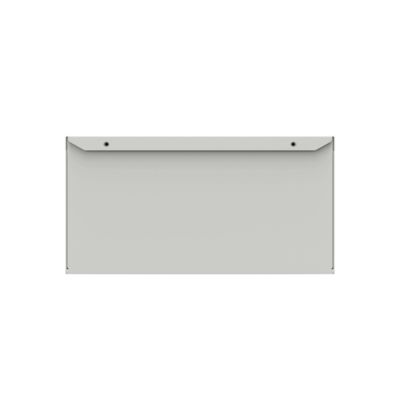

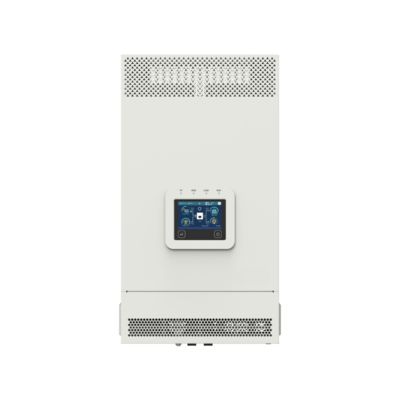

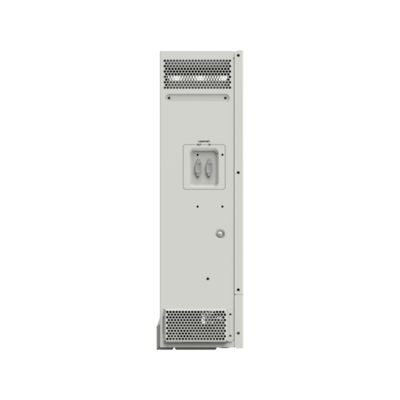

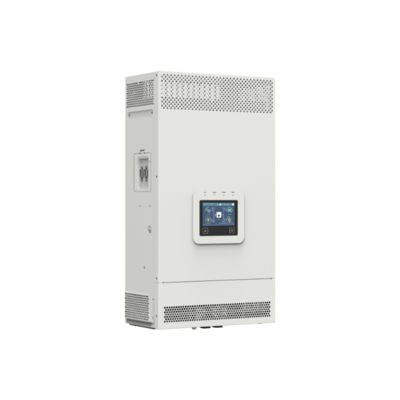

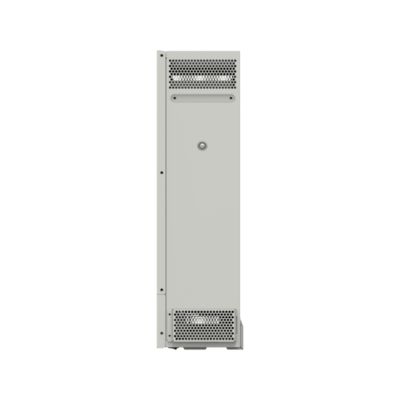

Chargeur d'onduleur hors réseau: Découvrez la série KR 3500-6000W parfaite pour les solutions énergétiques hors réseau KR3522-1250P20/C

Modèle

Le produit doit être présenté sous forme d'une couche d'équipement.

Input de l'utilité

Voltage d'entrée

Le système d'aiguillage doit être équipé d'un système d'aiguillage de freinage.

Fréquence d'entrée des services publics

45 Hz à 65 Hz

Courant de charge maximal

110A

Temps de réponse du commutateur

Temps de réaction du commutateur à l'inverseur: 10 ms
Temps de réponse du commutateur

Sortie de l'onduleur

Puissance nominale de l'onduleur (@30°C)

3500 W

Puissance de sortie de surtension transitoire de 3 secondes

7 000 W

Voltage de sortie de l'onduleur

220/230VAC ± 3%

Fréquence de l'onduleur

50/60 Hz ± 0,2%

Forme d'onde de tension de sortie

Vague sinusoïdale pure

Facteur de puissance de charge

0.2?? 1 ((VA ≤ Puissance de sortie nominale)

THDu (déformation totale de la tension harmonique)

≤ 3% (charge résistive 24 V)

Efficacité maximale de la charge

0.92

Efficacité maximale de l'onduleur

0.94

Charge principale maximale

3500 W

Seconde charge maximale

3500 W

Voltage de coupure de sortie principale

Égale à ¢UVW (tension d'avertissement sous tension) ¢

Deuxième tension de coupure de sortie

Égale à LVD (voltage de débranchement basse tension)

Voltage de récupération à sortie double

Égale à “LVR” (voltage de reconnexion à basse tension) ”

Contrôleur solaire

Voltage PV maximal en circuit ouvert

500 V (à température minimale de l'environnement de fonctionnement);
440V (à 25°C)

Plage de tension du MPPT

85 à 450 V

Nombre de MPPT

1

Courant d'entrée PV maximal

À sens unique, 16A/direction

Courant de court-circuit PV maximal

Dans un sens, 18A/direction

Puissance d'entrée PV maximale

4200 W

Courant de charge PV maximal

120A

MPPT Efficacité maximale

≥ 99,5%

Batterie

Voltage nominal de la batterie

24 VDC

Plage de tension de fonctionnement de la batterie

20Pour les appareils de commande électrique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande électrique.

Courant de charge maximal de la batterie

120A

Autres

Perte de décharge

≤ 1,5 A

Condition d'essai: les appareils électriques, photovoltaïques et de charge sont déconnectés, la sortie CA est activée, le ventilateur s'arrête, l'entrée @24V

Courant de veille

≤ 1,1 A

Condition d'essai: le réseau électrique, photovoltaïque et charge sont déconnectés, la sortie CA est éteinte, le ventilateur s'arrête, l'entrée @24V

Communication avec le BMS

Résistance à la compression

Communication avec le portail

Résistance à la compression

Fonction parallèle

Oui, 12 unités dans la norme, 16 unités au maximum

Plage de température de travail

-20°C à +50°C (lorsque la température ambiante dépasse 30°C, la puissance de sortie réelle est réduite de manière appropriée)

Plage de température de stockage

-25°C à +60°C

Réservoir

IP20 (avec kit anti-poussière)

Humidité relative

Pour les matières premières:

Hauteur

< 4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite de manière appropriée)

Certifications et normes

La valeur de l'échantillon doit être déterminée en tenant compte de l'échantillonnage.

Paramètres mécaniques

Dimension (longueur x largeur x hauteur)

590 mm × 300 mm × 163 mm

Taille du montage (longueur x largeur)

568 mm × 245 mm

Taille du trou de montage

Le nombre d'étoiles est déterminé par la fréquence d'exposition.

Poids net

13.8kg
