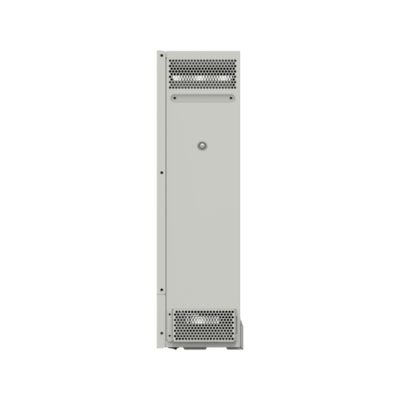

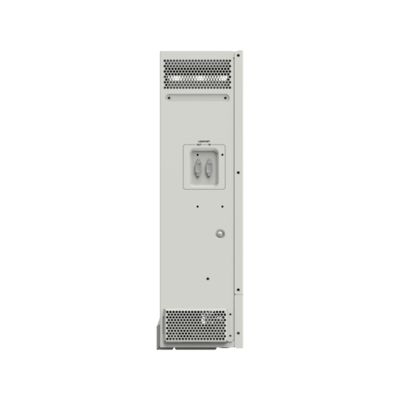

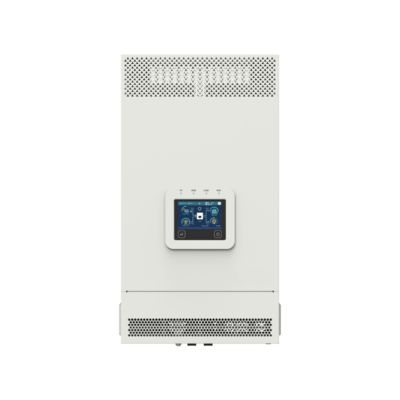

L'onduleur/chargeur de la série UC, un onduleur-chargeur de haute capacité, est conçu pour diverses applications, notamment les installations résidentielles, éducatives et de santé. Offrant des modèles allant de 3500W à 6000W, ces onduleurs assurent une gestion de l'énergie stable et efficace. Ils prennent en charge les opérations parallèles monophasées et triphasées, idéales pour les zones où l'électricité est instable.
Les fonctionnalités avancées incluent des sorties à double onde sinusoïdale pure, une gestion intelligente de l'énergie et la compatibilité avec plusieurs types de batteries. Ces améliorations augmentent la flexibilité et l'efficacité de l'utilisation de l'énergie.
La série intègre une technologie DSP de pointe pour une réponse rapide et des taux de conversion élevés, en outre soutenue par une protection électronique complète pour un fonctionnement sûr et fiable.
Spécifications
|
Modèle
|
UC3522-1250P20/C
|
|
Entrée secteur
|
|
Tension d'entrée secteur
|
176VAC à 264VAC (Par défaut)
90VAC à 285VAC (Configurable)
|
|
Fréquence d'entrée secteur
|
45Hz à 65Hz
|
|
Courant de charge secteur maximum
|
110A
|
|
Temps de réponse de commutation
|
Temps de réponse de commutation – Onduleur vers secteur : 10 ms
Temps de réponse de commutation – Secteur vers onduleur (lorsque la puissance de la charge est supérieure à 100 W) : 20 ms
|
|
Sortie de l'onduleur
|
|
Puissance nominale de l'onduleur (@30℃)
|
3500W
|
|
Puissance de crête transitoire de 3 secondes
|
7000W
|
|
Tension de sortie de l'onduleur
|
220/230VAC±3%
|
|
Fréquence de l'onduleur
|
50/60Hz±0.2%
|
|
Forme d'onde de la tension de sortie
|
Onde sinusoïdale pure
|
|
Facteur de puissance de la charge
|
0.2－1 (VA ≤ puissance de sortie nominale)
|
|
THDu (Distorsion harmonique totale de la tension)
|
≤3% (charge résistive 24V)
|
|
Rendement maximal de la charge
|
92%
|
|
Rendement maximal de l'onduleur
|
94%
|
|
Charge principale maximale
|
3500W
|
|
Seconde charge maximale
|
3500W
|
|
Tension de coupure de la sortie principale
|
Égal à « Tension d'avertissement de sous-tension »
|
|
Tension de coupure de la seconde sortie
|
Égal à « Tension de déconnexion basse tension »
|
|
Tension de récupération de la double sortie
|
Égal à « Tension de reconnexion basse tension »
|
|
Contrôleur solaire
|
|
Tension en circuit ouvert maximale PV
|
500V (À la température ambiante de fonctionnement minimale)
440V (À 25℃)
|
|
Plage de tension MPPT
|
85V à 450V
|
|
Nombre de MPPT
|
1
|
|
Courant d'entrée maximal PV
|
Un seul sens, 16A
|
|
Courant de court-circuit maximal PV
|
Un seul sens, 18A
|
|
Puissance d'entrée maximale PV
|
4200W
|
|
Courant de charge maximal PV
|
120A
|
|
Rendement maximal MPPT
|
≥99.5%
|
|
Batterie
|
|
Tension nominale de la batterie
|
24VDC
|
|
Plage de tension de fonctionnement de la batterie
|
20.4VDC à 32.0VDC
|
|
Courant de charge maximal de la batterie
|
120A
|
|
Autres
|
|
Pertes à vide
|
≤1.5A
|
|
Condition de test : secteur, PV et charge déconnectés, sortie CA activée, ventilateur arrêté, entrée @24V
|
|
Courant de veille
|
≤1.1A
|
|
Condition de test : secteur, PV et charge déconnectés, sortie CA désactivée, ventilateur arrêté, entrée @24V
|
|
Communication avec BMS
|
RS485
|
|
Communication avec le portail
|
RS485
|
|
Fonction parallèle
|
Oui, 12 unités en standard, 16 unités au maximum
|
|
Plage de température de fonctionnement
|
-20℃ à +50℃ (Lorsque la température ambiante dépasse 30℃, la puissance de sortie réelle est réduite de manière appropriée)
|
|
Plage de température de stockage
|
-25℃ à +60℃
|
|
Boîtier
|
IP20 (AVEC KIT ANTI-POUSSIÈRE)
|
|
Humidité relative
|
< 95% (N.C.)
|
|
Altitude
|
<4000M (Si l'altitude dépasse 2000 mètres, la puissance de sortie réelle est réduite de manière appropriée)
|
|
Certifications et normes
|
CEI 62109-1, CEI 62109-2, CEI 61683, CEI 62368
|
|
Paramètres mécaniques
|
|
Dimensions (Longueur x Largeur x Hauteur)
|
590mm × 300mm × 163mm
|
|
Taille de montage (Longueur x Largeur)
|
568mm × 245mm
|
|
Taille du trou de montage
|
Φ9mm/Φ10mm
|
|
Poids net
|
13.8Kg
|
