Définition:

Basé sur le système d'onduleur modulaire de la série BRAVO 25 de CE+T Power, il fournit un

Le système est doté d'un système d'alimentation électrique de niveau industriel évolutif, qui, grâce à sa conception modulaire, prend en charge l'expansion de la puissance

Il est compatible avec les entrées en courant continu de 48 V et les sorties en courant alternatif de 230 V.

spécialement conçus pour des scénarios tels que les stations de base de communication, les centres de données et le stockage de l'énergie nouvelle,

il répond aux exigences de puissance pour une grande stabilité et évolutivité dans ces applications.

Principales caractéristiques:

• Les charges de courant alternatif et continu sécurisées;

• Beaucoup d'applications innovantes;

• Compatible avec Inview S;

• Modularité: de 2,7 kW à 2 MW;

• Des petits aux grands systèmes.

Paramètres:

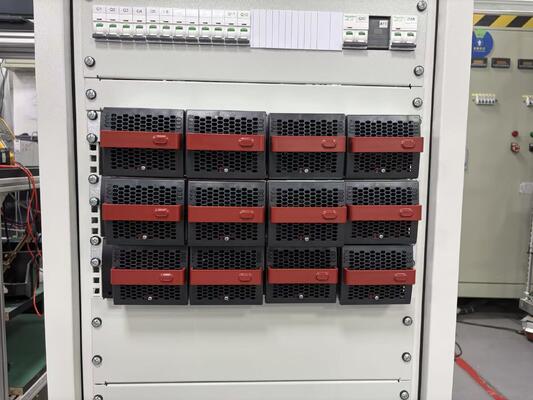

1- Module d'onduleur: BRAVO 25-MOD-48V-277/230VAC

• Conception modulaire à haute densité avec support pour la maintenance interchangeable à chaud

• Compatible avec l'expansion parallèle dans les systèmes triphasés, prenant en charge jusqu'à 12 modules en parallèle par armoire

• Efficacité > 96%, adaptée à une utilisation à haute température dans des environnements industriels (-40°C à + 70°C)

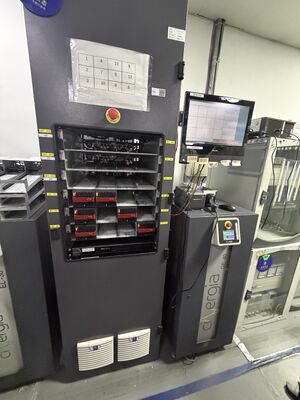

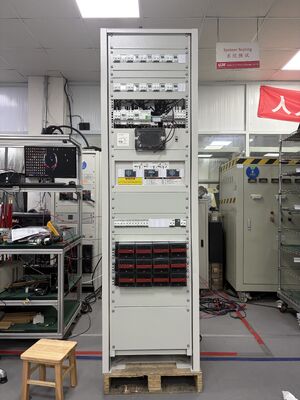

2- Cabinet de système: BRAVO 25 48/230 3PH 36 KVA

Dimensions mécaniques: 600 × 600 × 2100 mm (armoire standard de 19 pouces)

Configuration d'entrée/sortie

Principales caractéristiques

1. Unité de surveillance intelligente: intégrée au système de surveillance INVIEW X et équipée d'un écran tactile de 7 pouces, affichant en temps réel la tension, le courant,données sur l'état du module et l'efficacité énergétique.

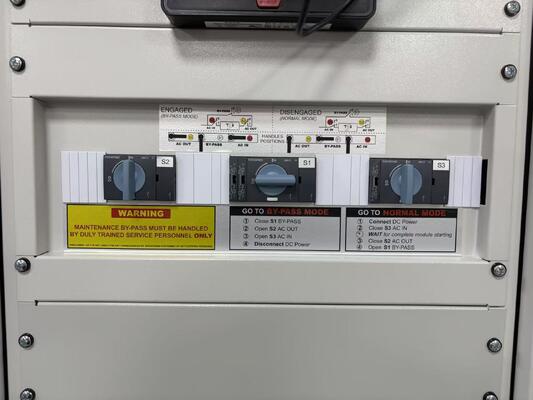

2. Parcours manuel (MBP): Prend en charge la maintenance ininterrompue et le commutation d'urgence.

3. Protection électrique:

   • Entrée en courant continu: 1P 63A miniature disjoncteur pour chaque module indépendant

   • Entrée CA: 4P 63A disjoncteur principal

   • Sortie CA: 12 canaux de disjoncteurs 2P 63A (chacun avec des contacts auxiliaires)



4. Compteur d'énergie: compteur d'énergie Schneider iEM2455 intégré (certifié MID de classe 100A) avec support de communication RS485.

5. Connectivité IoT: passerelle IoT Schneider PAS700 intégrée, prenant en charge l'exploitation et la maintenance à distance ainsi que la gestion de la plateforme cloud.
