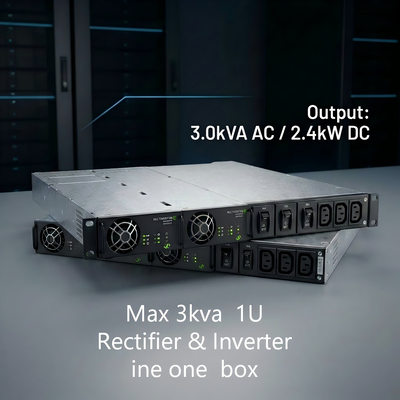

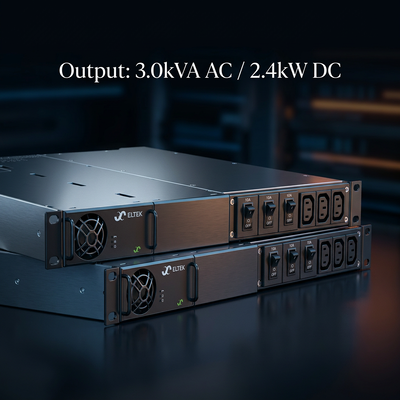

ELTEK CTOR0201.001 Système d'alimentation par réacteur avec 3.0kVA AC & 2.4kW 115V 230V DC d'entrée dans le système compact 1U

Pourquoi utiliser le système Rectiverter CTOR0201.001 3 kVA dans les sites radio LTE/5G / petits centres de données ?

Les sites traditionnels nécessitent des onduleurs séparés pour les charges CA (WiFi, nœuds fibre) et des redresseurs pour le CC (radios 48 V). Le Rectiverter intègre les deux : en cas de coupure du secteur, le parc de batteries 48 VCC alimente simultanément les charges CA via l'onduleur 3 kVA et les charges CC. Sa conception enfichable à chaud et sa capacité de surcharge de 150 % (15 s) garantissent une disponibilité critique pour les systèmes d'antennes distribuées (DAS) et les équipements à large bande sans ajouter d'étagère d'onduleur autonome.

Quel est l'avantage du " Rectiverter CTOR0201.001 par rapport à un onduleur + redresseur standard ? "

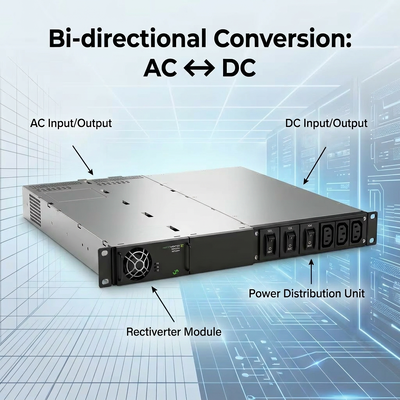

Une configuration de secours standard nécessite un redresseur (CA-CC)​ + onduleur (CC-CA)​ + commutateur de transfert = espace 2U~3U. Le Rectiverter CTOR0201.001​ remplace cela par un seul module 1U​ gérant la puissance bidirectionnelle (CA↔>CC). Il partage la même architecture de contrôleur que les systèmes CC Eltek et prend en charge le fonctionnement en parallèle avec les redresseurs Flatpack2. Résultat : 50 % d'espace rack en moins, moins de points de défaillance et un câblage simplifié pour les armoires SCADA utilitaires et de signalisation ferroviaire.

Comment sélectionner un Rectiverter 1U 3 kVA : CTOR0201.001 (230 V) vs CTOR0201.004 (115 V) ?

La sélection du Rectiverter approprié dépend des normes CA régionales :

• CTOR0201.001 :​ Par défaut 230 VCA​ (200-240 V réglable), 3 kVA, 2400 W CC, adapté aux télécoms en Europe/Asie/Moyen-Orient.

• CTOR0201.004 :​ Par défaut 115 VCA​ (100-127 V réglable), 1,5 kVA, 1200 W CC, adapté à l'Amérique du Nord.

  Les deux partagent la plage d'entrée 48 VCC (40-58 V)​ et format 1U 482x395x44 mm​ avec des prises IEC avant et des disjoncteurs de charge. Assurez-vous que la tension nominale de votre parc de batteries 48 V est de 53,5 V (typique) dans la plage de sortie CC réglable de 43 à 58 V.

Comment installer le CTOR0201.001 : disjoncteurs de charge, prises IEC et connexions boulonnées M6 CC ?

Le système CTOR0201.001​ (équivalent configuration 241123.102) est livré avec des disjoncteurs de charge préinstallés (2 pôles, 10 A)​ et 3 prises IEC320-C13 avant.

• Entrée CC :​ Connexion en vrac via boulons M6​ (prend en charge jusqu'à 64 A en continu, 90 A en surcharge 15 s).

• Entrée/Sortie CA :​ Bornes à vis 6 mm² pour L, N, PE.

• Enchassable à chaud :​ Peut être inséré/retiré sous tension (avec prudence) dans un rack sous tension.

  Aucun contrôleur n'est requis pour le transfert de base, mais un port RJ45 est disponible pour l'intégration Smartpack si nécessaire ultérieurement.

Paramètres :

Spécifications techniques : Intégration/Autonome Rectiverter Eltek

Système Rectiverter 2U 6 kVA disponible au choix

FAQ :

Questions sur le système Rectiverter 3 kVA Eltek CTOR0201.001

• Q1 : Le CTOR0201.001 charge-t-il les batteries ?​

  R : Oui, en mode secteur, il gère la sortie CC (43-58 V) pour la charge des batteries et les charges CC ; en mode onduleur, il puise dans les batteries.

• Q2 : La puissance de 4 kW est-elle simultanée ?​

  R : Le total CA+CC est limité à 4 kW maximum ; CA max 3 kVA (2400 W), CC max 2,4 kW. La charge CA a la priorité dans certaines configurations.

• Q3 : Peut-il fonctionner en parallèle sans contrôleur ?​

  R : Il peut fonctionner en parallèle avec des redresseurs Flatpack2, mais pour un parallélisme de Rectiverter synchronisé, un contrôleur (Smartpack2) est recommandé.

• Q4 : Quel est le temps de maintien avant le transfert ?​

  R : 5 ms​ avant de passer en mode batterie/onduleur.

• Q5 : La configuration 241123.102 est-elle valide ?​

  R : Oui, similaire à la base CTOR0201.001 avec disjoncteurs de charge et prises IEC spécifiés, sans contrôleur.
