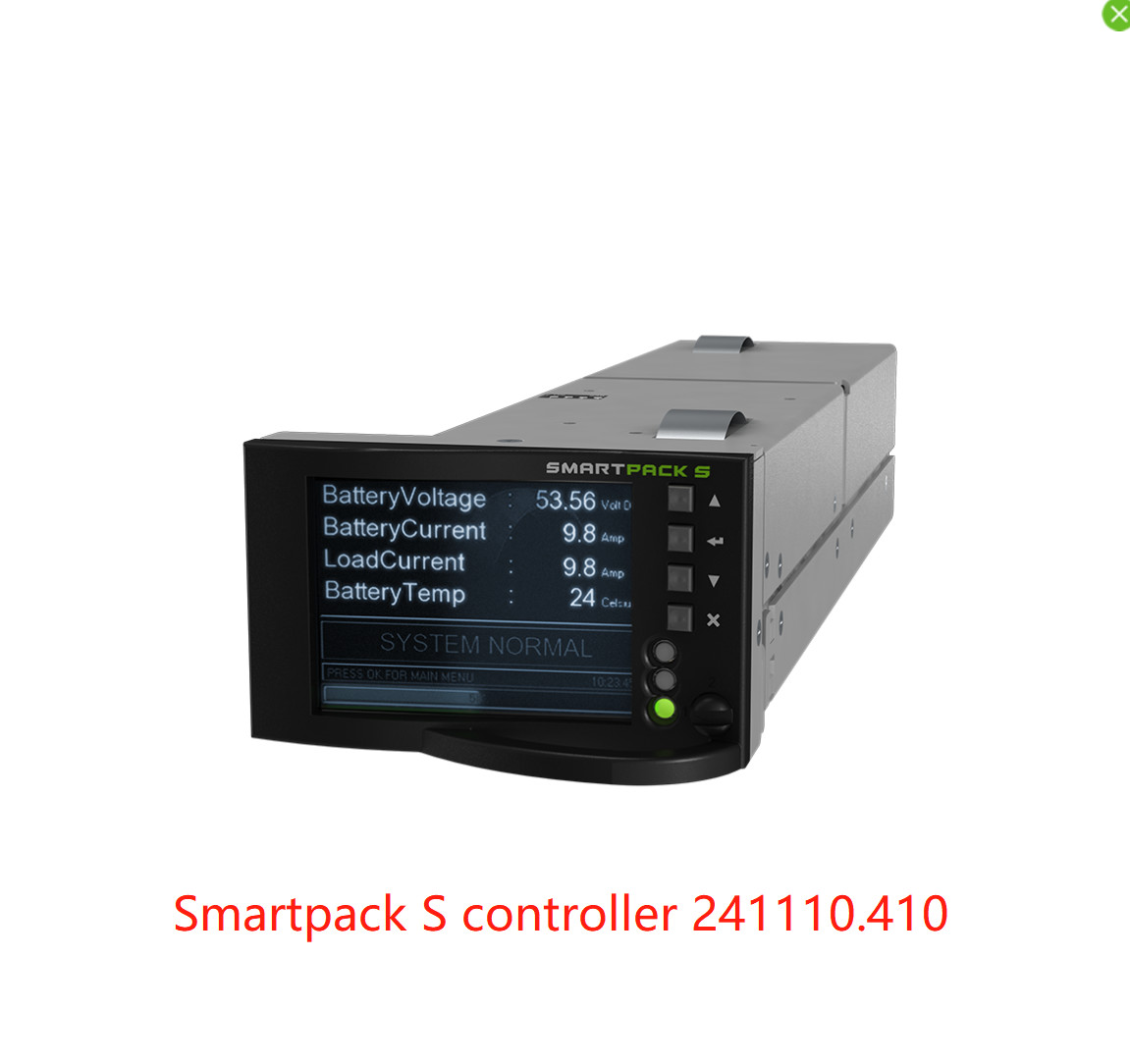

Module de surveillance des télécommunications Eltek Smarptakc S contrôleur pour les systèmes de télécommunications 12Vdc, 24Vdc, 48Vdc et 60Vdc (242100.410)

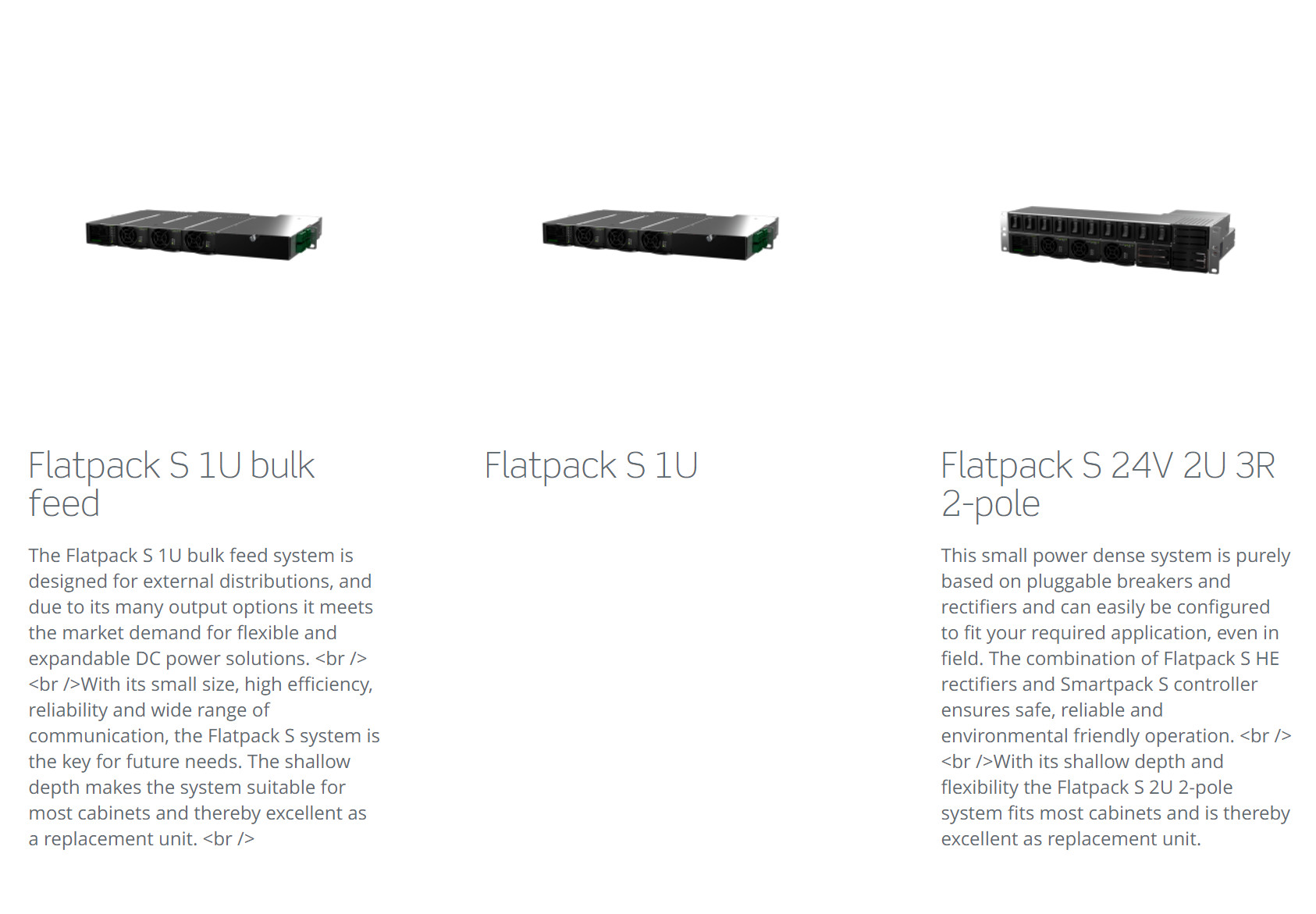

Conçu pour la plateforme système Flatpack S, le Smartpack S trouve son chemin dans de nombreuses applications à espace restreint.Le Smartpack S offre une surveillance et un contrôle complets d'un système de 2-3 kW occupant moins de 6 litres.
Principales caractéristiques
- Affichage graphique à haute résolution de couleurs à contraste élevé pour une navigation facile dans le menu utilisateur
- Ethernet pour la surveillance et la commande à distance ou locale via un navigateur Web
- Protocole SNMP avec piège, définir et obtenir sur Ethernet. courriel des alarmes de piège
- 6 sorties de relais programmables
- 6 entrées polyvalentes programmables (entrées numériques ou signaux analogiques).
- Déboisement complet
- Surveillance et essais automatiques de la batterie
- Qualité de la batterie SoH basée sur les résultats des essais et plus
Application du produit
TÉLECOM ¥ MOBILE / sans fil
· STATIONS DE BASE RADIO/SITES de téléphonie cellulaire
· LTE / 4G / WIMAX
· Systèmes d'antennes distribuées
· Bande large
TELECOM FIXÉ
· FIBRE OPTIQUE / FTTX
· Micro-ondes
· CABLE
· Bande large
OFFSHORE et industrie de transformation
· Systèmes de sécurité et d'automatisation (SAS)
Infrastructure ferroviaire
· Contrôle et protection
· La signalisation
Paramètres:
| Le véhicule doit être équipé d'un système d'aéroglisseur. |
| Modèle |
Le Smartpack S |
| Numéro de pièce |
242100.410 |
| Données d'entrée |
|
|
| Voltage (nominal) |
10 à 75 VDC |
| Consommation d'énergie, max - aucun relais chargé max - tous les relais chargés |
3,1W (état de veille de l'écran) 5,5W (écran allumé) |
| Connexions système - Moniteurs système |
|
| Sens de tension, support de tension du système |
La fréquence d'écoulement est la fréquence d'écoulement de l'appareil. |
| Sens du courant, support de shunt |
0 à 20 mV et 0 à 60 mV |
| Surveillance des fusibles de la batterie |
Commutateur auxiliaire NO/NC, remonter/baisser |
| Surveillance des fusibles de charge |
Commutateur auxiliaire NO/NC, Diode Matrix Tirer vers le haut/vers le bas |
| Détection des défauts au sol |
Détection de circuit de pont simple |
| Le système de commande de l'équipement doit être équipé d'un système de commande de l'équipement. |
|
| Déconnexion de la batterie |
1 (avec ou sans verrou) |
| Déconnexion de charge |
1 (avec ou sans verrou) |
| Inputs et sorties |
|
|
| Configurations numériques, entrées #1 à 6 |
Commutateur auxiliaire: NO/NC |
| Configurations analogiques, entrées n° 1 à 4 |
Le débit d'électricité doit être supérieur ou égal à:
Mesure du courant ±4-20mA (à travers une résistance externe de 470kΩ) Température (pour une sonde NTC)
|
| Configurations analogiques, entrées 5 à 6 |
Voltage analogique [0-75V] Mesure de la symétrie |
| Configurations de sortie, sorties #1-6 (alarmes) |
6x Relais sec/Forme C
Configurable normalement ouvert/fermé [Capacité maximale 75V/2A/60W]
|
| Interface utilisateur |
|
| Le secteur local |
2.2 TFT 65k Affichage couleur résolution QVGA
4 clés
|

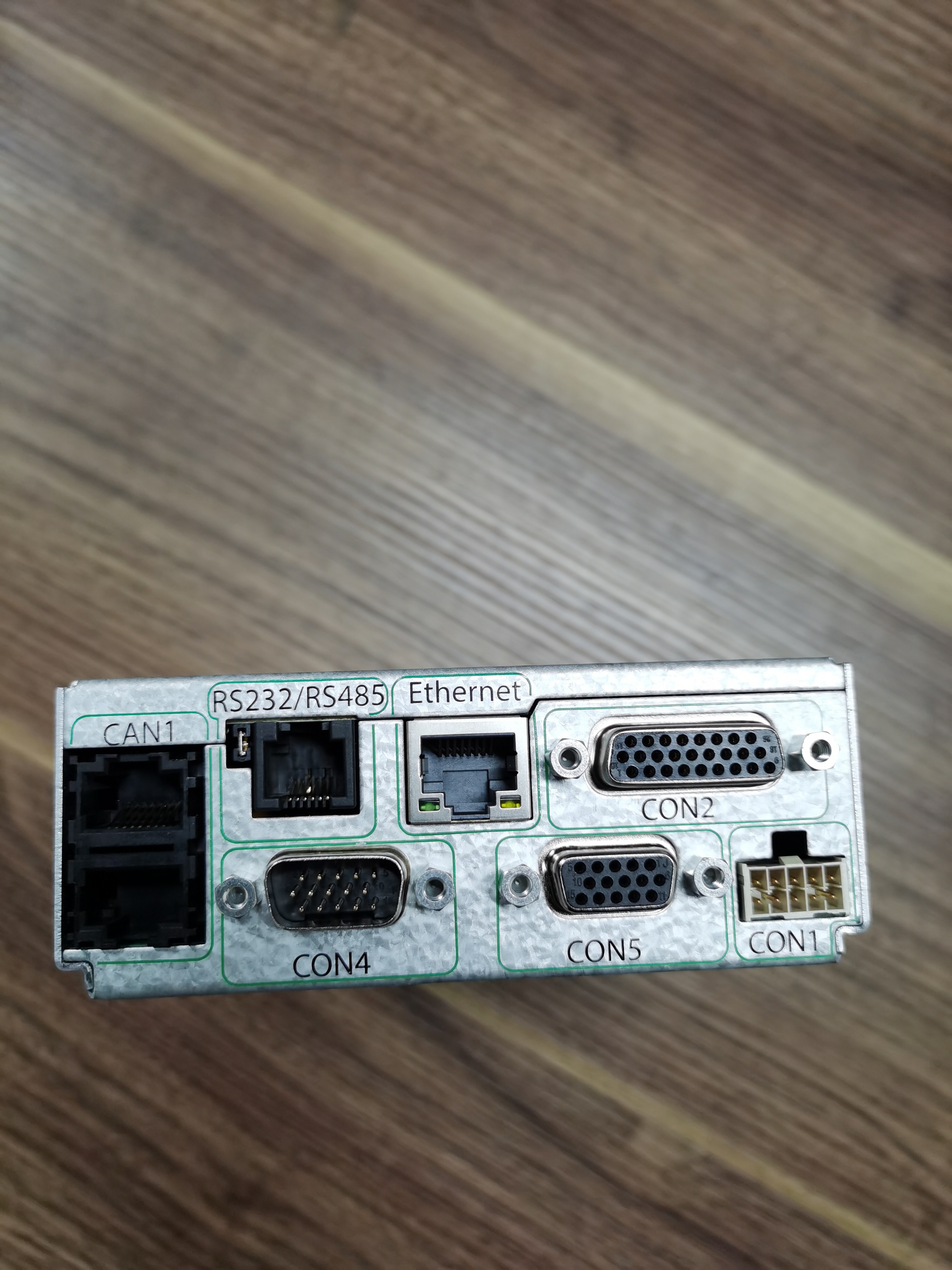

| Port Ethernet |
10/100 BASE-T
HP Auto MDI/MDI-X
Les protocoles IP: HTTP / SSL, SNMP v3, MODBUS TCP et pComm UDP (PowerSuite) sont également utilisés.
|
| Port de série |
RS-232 et RS-485 sur le connecteur RJ11
Les protocoles sériels: MODBUS RTU, Modem Call-Back/SMS reporting (PSTN ou GSM), COMLI, CSCP et pComm (PowerSuite)
|
| Spécifications générales |
|
| Les dimensions (WxHxD) |
72.2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7 ̊) |
| Plage de température |
Fonctionnement de -20 à +65 °C (-40 à 149 °F) |
| Normes de conception |
|
| Sécurité électrique |
Le produit doit être présenté dans la boîte de conserve.Rdédition, EN 60950-1-3Rdédition |
| CEM |
Le système de régulation de l'énergie doit être conforme à la norme ETSI EN 300 386.1.4.1
Pour les appareils électroniques
La partie 15 de la sous-partie 109 de la FCC
|
| Marine*) |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.1) Le |
| Environnement |
Étiquette ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) et 2-3 (classe 3.2)
Conforme à la réglementation ROHS
|
| 1)Selon le numéro de pièce 242100.410M |
Comparaison par surveillance Eltek
|
Dispositif CAN
|
Commencez
|
Finition
|
Nombre de nœuds
|
|
Le paquet intelligent
|
1
|
14
|
14
|
|
Smartpack 2 de base
|
1
|
10
|
10
|
|
Le Smartpack 2 est maître.
|
11
|
14
|
4
|
|
Nœud intelligent
|
17
|
30
|
14
|
|
Moniteur de batterie
|
33
|
46
|
14
|
|
Moniteur de charge
|
49
|
62
|
14
|
|
Moniteur flexible
|
65
|
78
|
14
|
|
Moniteurs d'entrée/sortie
|
81
|
94
|
14
|
|
Moniteur principal
|
97
|
110
|
14
|
