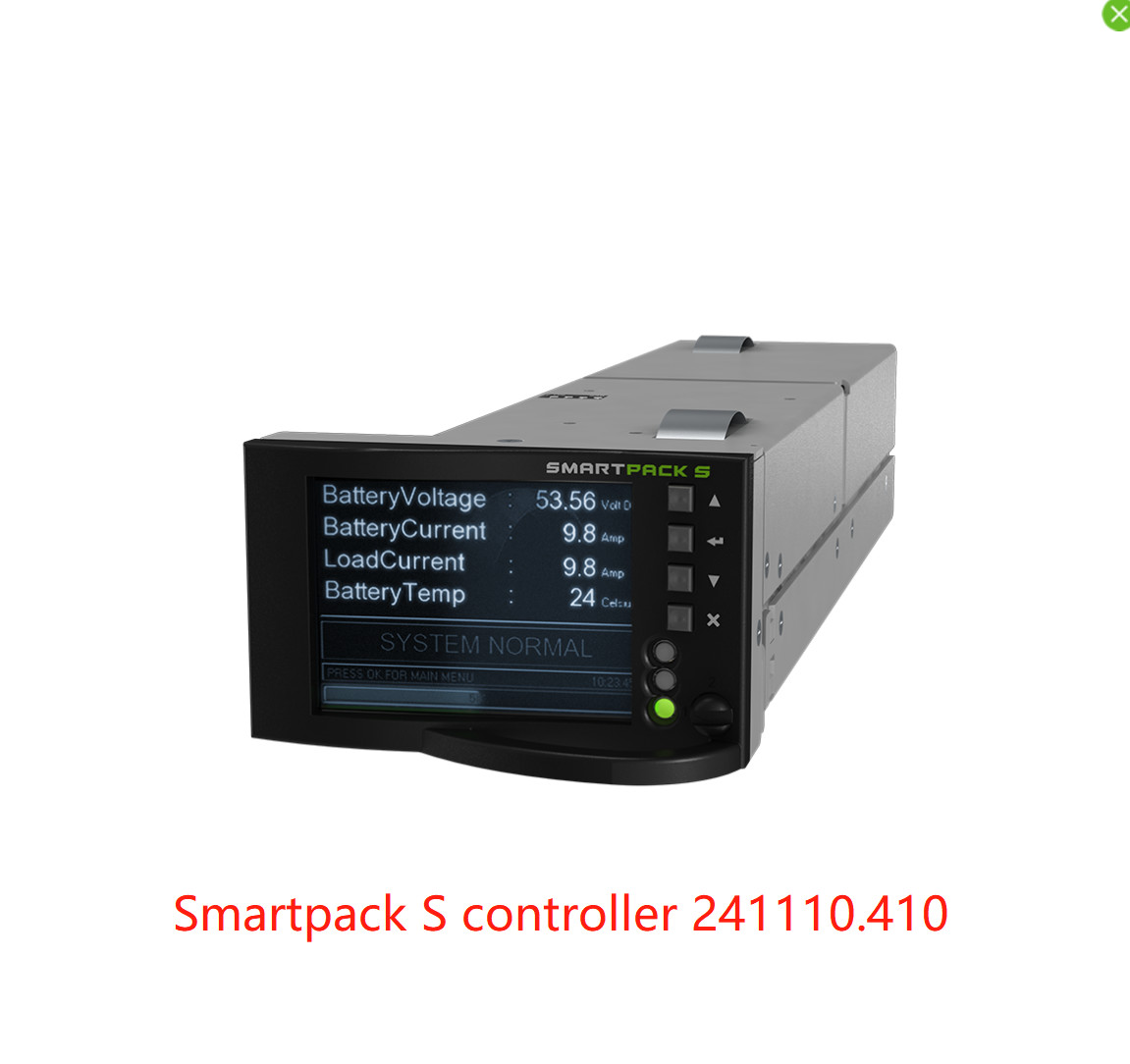

Module de surveillance télécom Eltek Smartpack S pour système télécom 12Vdc, 24Vdc, 48Vdc et 60Vdc (242100.410)
Conçu pour la plateforme système Flatpack S, le Smartpack S trouve sa place dans de nombreuses applications où l'espace est limité. Utilisé dans les racks d'alimentation de 1U de haut et 265 mm de profondeur, le Smartpack S offre une surveillance et un contrôle complets d'un système de 2 à 3 kW occupant moins de 6 litres.
Principales caractéristiques
- Écran couleur graphique 2,2” à contraste élevé et haute résolution pour une navigation facile dans le menu utilisateur
- Ethernet pour la surveillance et le contrôle à distance ou local via un navigateur Web
- Protocole SNMP avec trap, set et get sur Ethernet. Email des alarmes de trap
- 6 sorties relais programmables
- 6 entrées polyvalentes programmables (“entrées numériques” ou signaux analogiques).
- Journalisation complète
- Surveillance et test automatiques de la batterie
- Qualité de la batterie SoH basée sur les résultats des tests et plus encore
Application :
TÉLÉCOM – MOBILE / SANS FIL
· STATIONS DE BASE RADIO / SITES CELLULAIRES
· LTE / 4G / WIMAX
· SYSTÈMES D'ANTENNES DISTRIBUÉES
· LARGE BANDE
TÉLÉCOM – FIXE
· FIBRE OPTIQUE / FTTX
· MICRO-ONDES
· CÂBLE
· LARGE BANDE
INDUSTRIE OFFSHORE ET DE PROCÉDÉ
· SYSTÈMES DE SÉCURITÉ ET D'AUTOMATISATION (SAS)
INFRASTRUCTURE FERROVIAIRE
· CONTRÔLE ET PROTECTION
· SIGNALISATION
PARAMÈTRES :
| SPÉCIFICATIONS TECHNIQUES |
| Modèle |
Smartpack S |
| Numéro de pièce |
242100.410 |
| DONNÉES D'ENTRÉE |
|
|
| Tension (nominale) |
10 - 75 VDC |
| Consommation électrique, max - pas de relais alimentés max - tous les relais alimentés |
3,1W (écran en veille) 5,5W (écran allumé) |
| CONNEXIONS SYSTÈME - MONITEURS SYSTÈME |
|
| Détection de tension, prise en charge de la tension du système |
12 VDC, 24VDC, 48VDC & 60VDC |
| Détection de courant, prise en charge de la dérivation |
0 - 20mV et 0 - 60mV |
| Surveillance des fusibles de batterie |
Commutateur auxiliaire NO/NC, Pull up/down |
| Surveillance des fusibles de charge |
Commutateur auxiliaire NO/NC, Matrice de diodes Pull up/down |
| Détection de défaut de terre |
Détection simple de circuit en pont |
| CONNEXIONS SYSTÈME - CONTRÔLE LVD |
|
| Déconnexion de la batterie |
1 (verrouillé ou non verrouillé pris en charge) |
| Déconnexion de la charge |
1 (verrouillé ou non verrouillé pris en charge) |
| ENTRÉES ET SORTIES |
|
|
| Configurations numériques, Entrées #1-6 |
Commutateur auxiliaire : NO/NC |
| Configurations analogiques, Entrées #1-4 |
Tension analogique[±0 - 10V]
Mesure de courant ±4-20mA (via une résistance externe de 470kΩ) Température (pour sonde CTP)
|
| Configurations analogiques, Entrées #5-6 |
Tension analogique[0-75V] Mesure de symétrie |
| Configurations de sortie, Sorties #1-6 (alarmes) |
6x Relais–Sec/Forme C
Normalement ouvert/fermé configurable [Capacité maximale 75V/2A/60W]
|
| INTERFACE UTILISATEUR |
|
| Local |
Écran couleur TFT 2,2” 65k résolution QVGA
4 touches
|

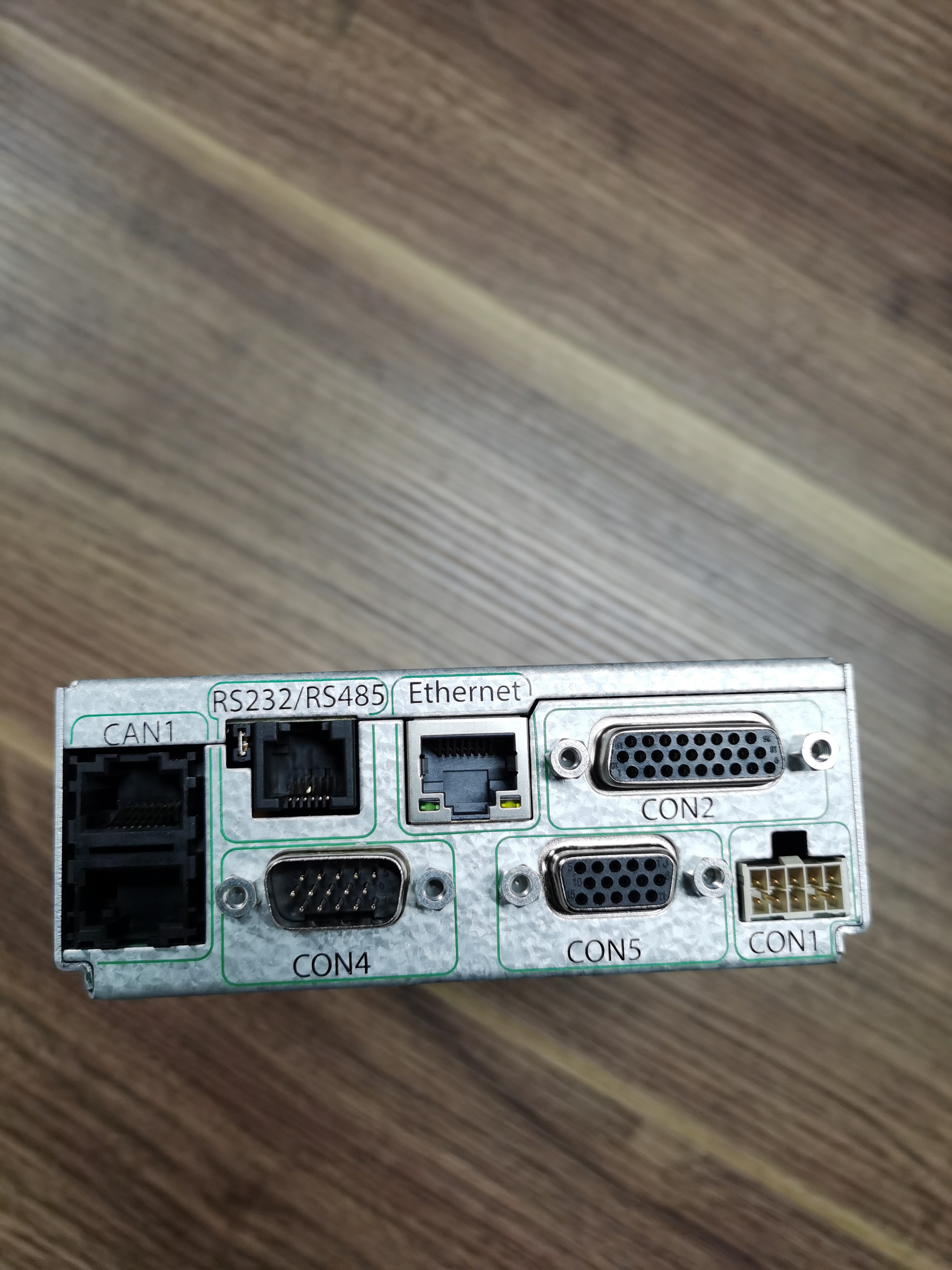

| Port Ethernet |
10/100 BASE-T
HP Auto MDI/MDI-X
Protocoles IP : HTTP / SSL, SNMP v3, MODBUS TCP et pComm UDP (PowerSuite)
|
| Port série |
RS-232 et RS-485 sur connecteur RJ11
Protocoles série : MODBUS RTU, Rapports Modem Call-Back/SMS (PSTN ou GSM), COMLI, CSCP et pComm (PowerSuite)
|
| SPÉCIFICATIONS GÉNÉRALES |
|
| Dimensions (LxHxP) |
72,2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7”) |
| Plage de température |
Fonctionnement -20 à +65˚C (-40 à 149˚F) |
| NORMES DE CONCEPTION |
|
| Sécurité électrique |
UL 60950-1-3rd édition, EN 60950-1-3rd édition |
| CEM |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Partie 15 Sous-partie 109
|
| Marine*) |
DNVGL-CG-03391) |
| Environnement |
ETSI EN 300 019 : 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
Conforme ROHS
|
| 1)Valable uniquement pour le numéro de pièce 242100.410M |

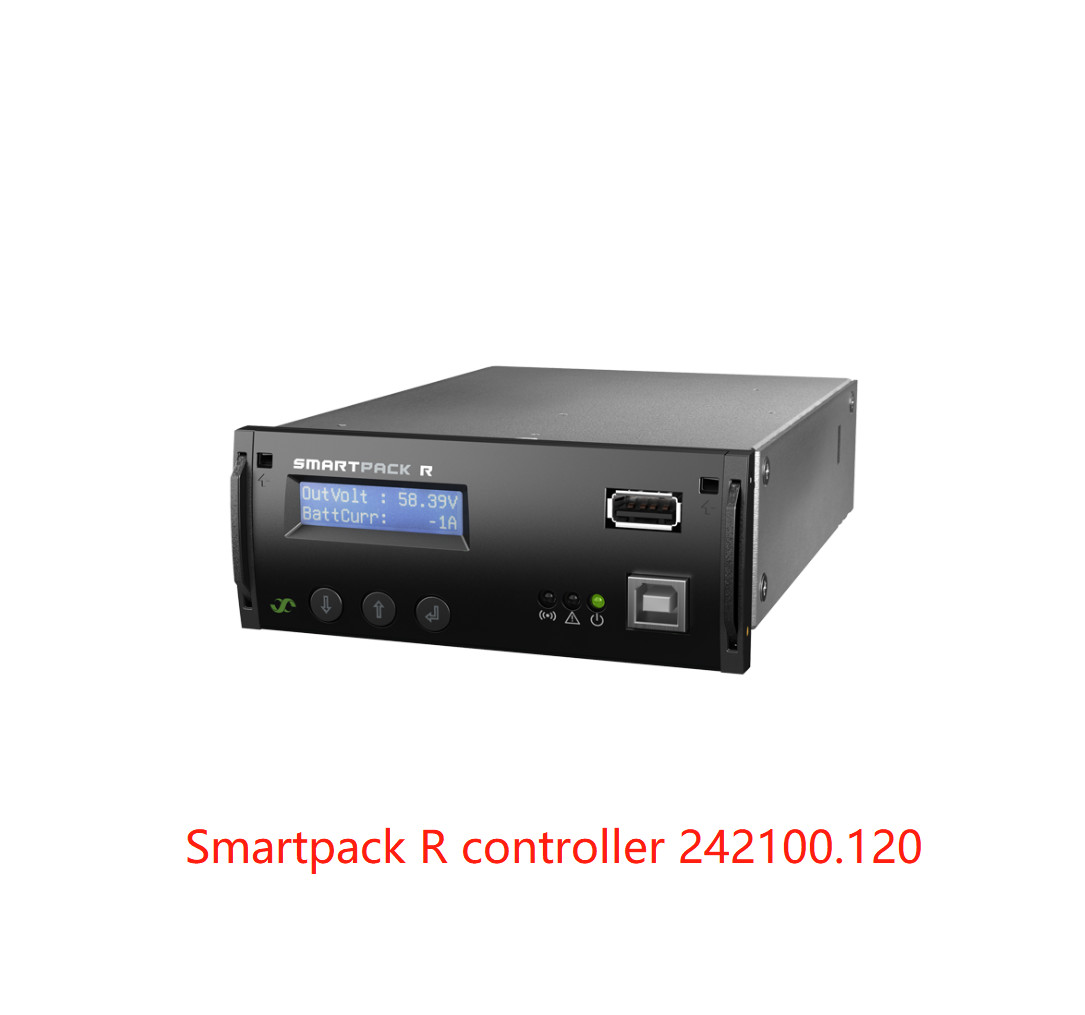

Comparaison de la surveillance Eltek
|
Appareil CAN
|
Démarrer
|
Fin
|
Nombre de nœuds
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Basic
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Moniteur de batterie
|
33
|
46
|
14
|
|
Moniteur de charge
|
49
|
62
|
14
|
|
Moniteur Flex
|
65
|
78
|
14
|
|
Moniteurs E/S
|
81
|
94
|
14
|
|
Moniteur secteur
|
97
|
110
|
14
|
